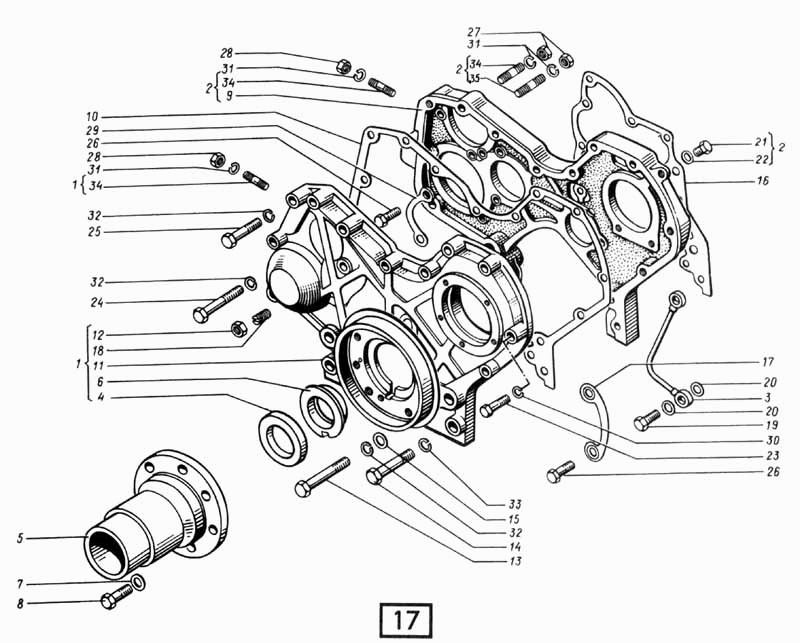

Картер и крышка картера зубчатых колес СМД- , - А, - , Б.
100%
Название детали
Болт
Заводской номер
М10-6gх30.50
Количество на модель
№
Название детали
Шайба
Заводской номер
10х1,5.04
Количество на модель
№
Название детали
Прокладка привода
Заводской номер
СМД1-1327
Количество на модель
№
Название детали
Прокладка
Заводской номер
14-0210
Количество на модель
№
Название детали
Проволока, - , L= мм
Заводской номер
14Н-0227
Количество на модель
2
№
Название детали
Крышка картера зубчатых колес
Заводской номер
14Н-02С6
Количество на модель
№
Название детали
Крышка
Заводской номер
14-0213
Количество на модель
№
Название детали
Крышка
Заводской номер
14-0212-1
Количество на модель
№
Название детали
Корпус манжеты
Заводской номер
14-0208А
Количество на модель
№
Название детали
Кольцо маслоотражательное
Заводской номер
14-0221-2А
Количество на модель
№
Название детали
Гайка
Заводской номер
М12-6Н.6
Количество на модель
№
Название детали
Болт
Заводской номер
Ш2-6gх100.56
Количество на модель
№
Название детали
Болт
Заводской номер
М12-6gх60.88
Количество на модель
№
Название детали
Крышка картера шестерен
Заводской номер
31-02С6
Количество на модель
1
№
1
Название детали
Картер шестерен
Заводской номер
14Н-02С2-01
Количество на модель
1
№
2
Название детали
Трубка подвода смазки
Заводской номер
14-02С4
Количество на модель
1
№
3
Название детали
Манжета резиновая армированная с пружиной
Заводской номер
14-02С8
Количество на модель
1
№
4
Название детали
Опора
Заводской номер
31-0203-01
Количество на модель
1
№
5
Название детали
Кольцо маслоотражательное
Заводской номер
31-0221
Количество на модель
1
№
6
Название детали
Шайба
Заводской номер
31-0223
Количество на модель
7
№
7
Название детали
Болт
Заводской номер
31-0224
Количество на модель
7
№
8
Название детали
Картер шестерен
Заводской номер
14-0201
Количество на модель
1
№
9
Название детали
Прокладка крышки
Заводской номер
14-0205
Количество на модель
1
№
10
Название детали
Крышка
Заводской номер
14-0212-1-01
Количество на модель
1
№
11
Название детали
Орех
Заводской номер
14-0226
Количество на модель
1
№
12
Название детали
Болт
Заводской номер
СМД14-0218
Количество на модель
2
№
13
Название детали
Болт
Заводской номер
СМД14-0219
Количество на модель
2
№
14
Название детали
Шайба
Заводской номер
СМД14-0220
Количество на модель
2
№
15
Название детали
Прокладка картера шестерни
Заводской номер
СМД1-0204
Количество на модель
1
№
16
Название детали
Шайба замковая
Заводской номер
СМД1-0207
Количество на модель
1
№
17
Название детали
Винт упорный
Заводской номер
СМД7-0209
Количество на модель
1
№
18
Название детали
Болт зажимной
Заводской номер
СМД7-0215-2
Количество на модель
2
№
19
Название детали
Прокладка поворотного угольника
Заводской номер
СМД7-0216-2
Количество на модель
4
№
20
Название детали
Пробка
Заводской номер
14-0227
Количество на модель
1
№
21
Название детали
прокладка
Заводской номер
СМД7-1591А
Количество на модель
1
№
22
Название детали
Болт
Заводской номер
М8-6gх45.88
Количество на модель
3
№
23
Название детали
Болт
Заводской номер
М12-6gх90.88
Количество на модель
2
№
24
Название детали
Болт
Заводской номер
4М12-6gх60.88
Количество на модель
1
№
25
Название детали
Болт
Заводской номер
М12-6gх30.88
Количество на модель
4
№
26
Название детали
Орех
Заводской номер
М10-6Н.6
Количество на модель
8
№
27
Название детали
Шайба замковая
Заводской номер
113-13х98
Количество на модель
1
№
29
Название детали
Шайба
Заводской номер
865Г05
Количество на модель
3
№
30
Название детали
Шайба
Заводской номер
1065Г05
Количество на модель
8
№
31
Название детали
Шайба
Заводской номер
1265Г05
Количество на модель
5
№
32
Название детали
Шайба
Заводской номер
1465Г05
Количество на модель
2
№
33
Название детали
Шпилька
Заводской номер
М10х28.88
Количество на модель
6
№
34
Название детали
Шпилька
Заводской номер
М10х40.88
Количество на модель
2
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Болт | М10-6gх30.50 | |||||||
| Шайба | 10х1,5.04 | |||||||
| Прокладка привода | СМД1-1327 | |||||||
| Прокладка | 14-0210 | |||||||
| Проволока, - , L= мм | 14Н-0227 | 2 | 2 | |||||
| Крышка картера зубчатых колес | 14Н-02С6 | |||||||
| Крышка | 14-0213 | |||||||
| Крышка | 14-0212-1 | |||||||
| Корпус манжеты | 14-0208А | |||||||
| Кольцо маслоотражательное | 14-0221-2А | |||||||
| Гайка | М12-6Н.6 | |||||||
| Болт | Ш2-6gх100.56 | |||||||
| Болт | М12-6gх60.88 | |||||||
| 1 | Крышка картера шестерен | 31-02С6 | 1 | 1 | 1 | |||
| 2 | Картер шестерен | 14Н-02С2-01 | 1 | 1 | 2 | |||
| 3 | Трубка подвода смазки | 14-02С4 | 1 | 1 | 3 | |||
| 4 | Манжета резиновая армированная с пружиной | 14-02С8 | 1 | 1 | 4 | |||
| 5 | Опора | 31-0203-01 | 1 | 1 | 5 | |||
| 6 | Кольцо маслоотражательное | 31-0221 | 1 | 1 | 6 | |||
| 7 | Шайба | 31-0223 | 7 | 7 | 7 | |||
| 8 | Болт | 31-0224 | 7 | 7 | 8 | |||
| 9 | Картер шестерен | 14-0201 | 1 | 1 | 9 | |||
| 10 | Прокладка крышки | 14-0205 | 1 | 1 | 10 | |||
| 11 | Крышка | 14-0212-1-01 | 1 | 1 | 11 | |||
| 12 | Орех | 14-0226 | 1 | 1 | 12 | |||
| 13 | Болт | СМД14-0218 | 2 | 2 | 13 | |||
| 14 | Болт | СМД14-0219 | 2 | 2 | 14 | |||
| 15 | Шайба | СМД14-0220 | 2 | 2 | 15 | |||
| 16 | Прокладка картера шестерни | СМД1-0204 | 1 | 1 | 16 | |||
| 17 | Шайба замковая | СМД1-0207 | 1 | 1 | 17 | |||
| 18 | Винт упорный | СМД7-0209 | 1 | 1 | 18 | |||
| 19 | Болт зажимной | СМД7-0215-2 | 2 | 2 | 19 | |||
| 20 | Прокладка поворотного угольника | СМД7-0216-2 | 4 | 4 | 20 | |||
| 21 | Пробка | 14-0227 | 1 | 1 | 21 | |||
| 22 | прокладка | СМД7-1591А | 1 | 1 | 22 | |||
| 23 | Болт | М8-6gх45.88 | 3 | 3 | 23 | |||
| 24 | Болт | М12-6gх90.88 | 2 | 2 | 24 | |||
| 25 | Болт | 4М12-6gх60.88 | 1 | 1 | 25 | |||
| 26 | Болт | М12-6gх30.88 | 4 | 4 | 26 | |||
| 27 | Орех | М10-6Н.6 | 8 | 8 | 27 | |||
| 29 | Шайба замковая | 113-13х98 | 1 | 1 | 29 | |||
| 30 | Шайба | 865Г05 | 3 | 3 | 30 | |||
| 31 | Шайба | 1065Г05 | 8 | 8 | 31 | |||
| 32 | Шайба | 1265Г05 | 5 | 5 | 32 | |||
| 33 | Шайба | 1465Г05 | 2 | 2 | 33 | |||
| 34 | Шпилька | М10х28.88 | 6 | 6 | 34 | |||
| 35 | Шпилька | М10х40.88 | 2 | 2 | 35 |
