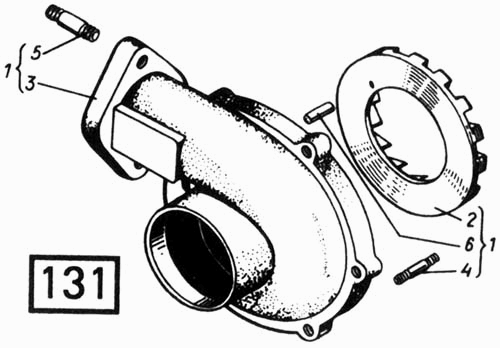

Корпус компрессора СМД- , - А, - , Б.
100%
Название детали
Корпус компрессора
Заводской номер
861.30007.00
Количество на модель
1
№
1
Название детали
Диск диффузора
Заводской номер
851.30115.10-01
Количество на модель
1
№
2
Название детали
Корпус компрессора
Заводской номер
861.30102.00
Количество на модель
1
№
3
Название детали
Шпилька
Заводской номер
М6х16.88
Количество на модель
3
№
4
Название детали
Шпилька
Заводской номер
М8х20.88
Количество на модель
2
№
5
Название детали
Штифт 3h8х
Заводской номер
3h8х16
Количество на модель
1
№
6
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус компрессора | 861.30007.00 | 1 | 1 | 1 | |||
| 2 | Диск диффузора | 851.30115.10-01 | 1 | 1 | 2 | |||
| 3 | Корпус компрессора | 861.30102.00 | 1 | 1 | 3 | |||
| 4 | Шпилька | М6х16.88 | 3 | 3 | 4 | |||
| 5 | Шпилька | М8х20.88 | 2 | 2 | 5 | |||
| 6 | Штифт 3h8х | 3h8х16 | 1 | 1 | 6 |
