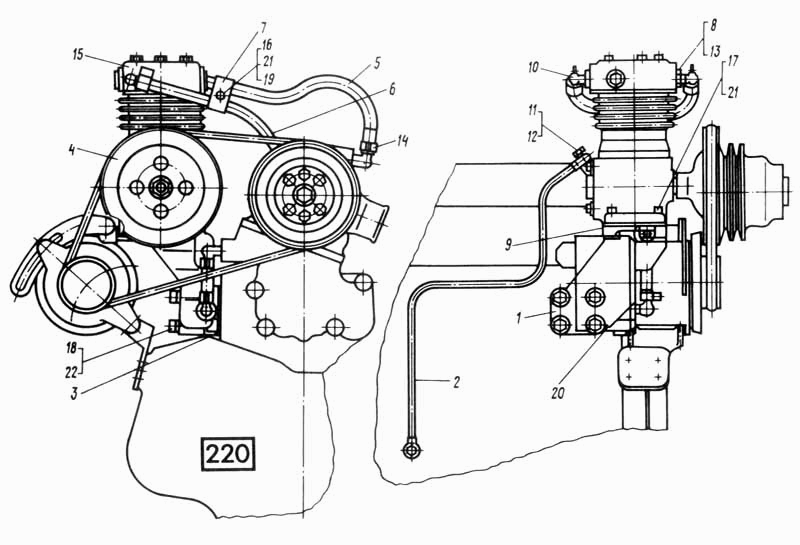

Установка пневмокомпрессора СМД- , - А, - , Б.
100%
Название детали
Кронштейн компрессора
Заводской номер
31.01-29С2-1
Количество на модель
№
1
Название детали
Трубка подвода масла
Заводской номер
31.01-29С3-1
Количество на модель
№
2
Название детали
прокладка
Заводской номер
31.01-2911
Количество на модель
№
3
Название детали
Шкив компрессора
Заводской номер
31.01-2902-1
Количество на модель
№
4
Название детали
Рукав х, L=мм
Заводской номер
31.01-2907
Количество на модель
№
5
Название детали
Рукав х, L=мм
Заводской номер
31.01-2907-01
Количество на модель
№
6
Название детали
Планка зажима
Заводской номер
31.01-2910
Количество на модель
№
7
Название детали
Переходник
Заводской номер
31.01-2921
Количество на модель
№
8
Название детали
Прокладка пневмокомпрессор
Заводской номер
31.01-2922
Количество на модель
№
9
Название детали
Угольник конечный
Заводской номер
60-29134.00
Количество на модель
№
10
Название детали
Болт
Заводской номер
СМД7-1590А
Количество на модель
№
11
Название детали
прокладка
Заводской номер
СМД7-1591А
Количество на модель
№
12
Название детали
прокладка
Заводской номер
14-0929
Количество на модель
№
13
Название детали
Хомут стяжной
Заводской номер
Н-66С1
Количество на модель
№
14
Название детали
Пневмокомпрессор
Заводской номер
20.3509015
Количество на модель
№
15
Название детали
Болт
Заводской номер
М8-6gх16.88
Количество на модель
№
16
Название детали
Болт
Заводской номер
М8-6gх35.88
Количество на модель
№
17
Название детали
Болт
Заводской номер
М12-6gх90.88
Количество на модель
№
18
Название детали
Гайка
Заводской номер
М8-6Н.019
Количество на модель
№
19
Название детали
Штифт
Заводской номер
8h8х20
Количество на модель
№
20
Название детали
Шайба
Заводской номер
865Г05
Количество на модель
№
21
Название детали
Шайба
Заводской номер
1265Г05
Количество на модель
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн компрессора | 31.01-29С2-1 | 1 | |||||
| 2 | Трубка подвода масла | 31.01-29С3-1 | 2 | |||||
| 3 | прокладка | 31.01-2911 | 3 | |||||
| 4 | Шкив компрессора | 31.01-2902-1 | 4 | |||||
| 5 | Рукав х, L=мм | 31.01-2907 | 5 | |||||
| 6 | Рукав х, L=мм | 31.01-2907-01 | 6 | |||||
| 7 | Планка зажима | 31.01-2910 | 7 | |||||
| 8 | Переходник | 31.01-2921 | 8 | |||||
| 9 | Прокладка пневмокомпрессор | 31.01-2922 | 9 | |||||
| 10 | Угольник конечный | 60-29134.00 | 10 | |||||
| 11 | Болт | СМД7-1590А | 11 | |||||
| 12 | прокладка | СМД7-1591А | 12 | |||||
| 13 | прокладка | 14-0929 | 13 | |||||
| 14 | Хомут стяжной | Н-66С1 | 14 | |||||
| 15 | Пневмокомпрессор | 20.3509015 | 15 | |||||
| 16 | Болт | М8-6gх16.88 | 16 | |||||
| 17 | Болт | М8-6gх35.88 | 17 | |||||
| 18 | Болт | М12-6gх90.88 | 18 | |||||
| 19 | Гайка | М8-6Н.019 | 19 | |||||
| 20 | Штифт | 8h8х20 | 20 | |||||
| 21 | Шайба | 865Г05 | 21 | |||||
| 22 | Шайба | 1265Г05 | 22 |
