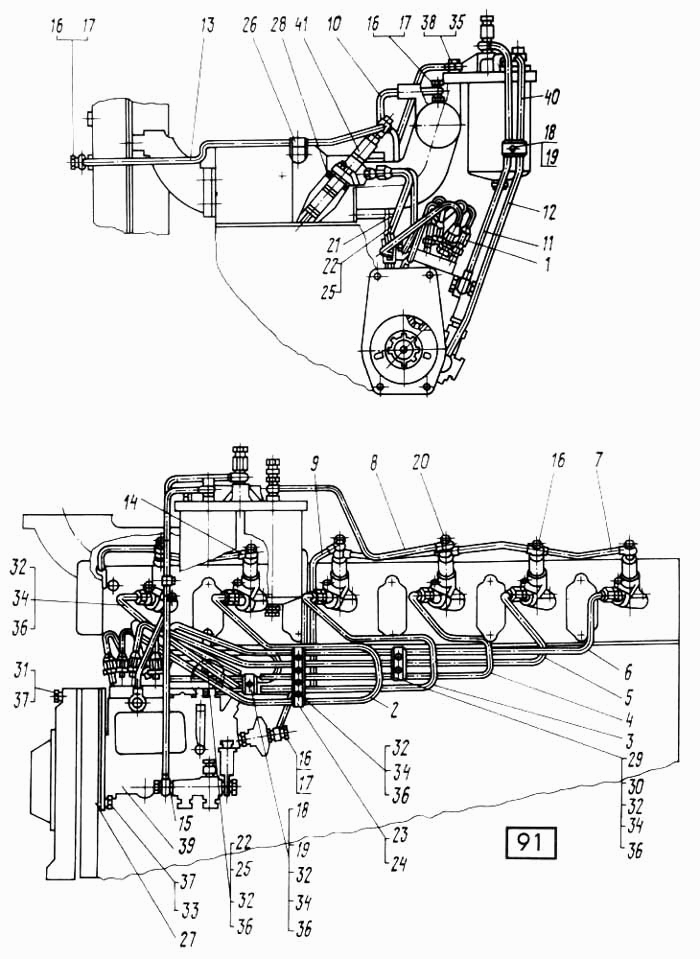

Топливная система SMD- , - A, - , B.
100%
Название детали
Насос топливный
Заводской номер
58.1111004-01
Количество на модель
№
Название детали
Насос топливный
Заводской номер
581.1111004-01
Количество на модель
№
Название детали
Насос топливный
Заводской номер
581.1111004-21
Количество на модель
№
Название детали
Топливопровод слива
Заводской номер
31-15С19
Количество на модель
№
Название детали
Шайба
Заводской номер
8х1,5.0.4.05
Количество на модель
№
Название детали
Топливопровод к первому цилиндру
Заводской номер
31-15С3
Количество на модель
1
№
1
Название детали
Топливопровод ко второму цилиндру
Заводской номер
31-15С4
Количество на модель
1
№
2
Название детали
Топливопровод к третьему цилиндру
Заводской номер
31-15С5
Количество на модель
1
№
3
Название детали
Топливопровод к четвертому цилиндру
Заводской номер
31-15С6
Количество на модель
1
№
4
Название детали
Топливопровод к пятому цилиндру
Заводской номер
31-15С7
Количество на модель
1
№
5
Название детали
Топливопровод к шестому цилиндру
Заводской номер
31-15С8
Количество на модель
1
№
6
Название детали
Топливопровод слива
Заводской номер
31-15С9-2
Количество на модель
1
№
7
Название детали
Топливопровод слива
Заводской номер
31-15С10-1
Количество на модель
1
№
8
Название детали
Трубка слива из насоса
Заводской номер
31-15С11-1
Количество на модель
1
№
9
Название детали
Трубка подвода воздуха
Заводской номер
31-15С12-1
Количество на модель
1
№
10
Название детали
Трубка от фильтра к насосу
Заводской номер
31-15С14-2
Количество на модель
1
№
11
Название детали
Трубка от помпы к фильтру
Заводской номер
31-15С16-1
Количество на модель
1
№
12
Название детали
Топливопровод слива
Заводской номер
31-15С17-1
Количество на модель
1
№
13
Название детали
Топливопровод слива
Заводской номер
31-15С18
Количество на модель
1
№
14
Название детали
прокладка
Заводской номер
СМД7-1539А
Количество на модель
6
№
15
Название детали
Зажимной болт
Заводской номер
СМД7-1590А-01
Количество на модель
6
№
16
Название детали
прокладка
Заводской номер
СМД-1591А
Количество на модель
21
№
17
Название детали
Планка зажима
Заводской номер
14-1540
Количество на модель
4
№
18
Название детали
Подкладка
Заводской номер
31-1501
Количество на модель
4
№
19
Название детали
Болт зажимной
Заводской номер
14-1595
Количество на модель
3
№
20
Название детали
Кронштейн
Заводской номер
31-1504
Количество на модель
1
№
21
Название детали
Прокладка
Заводской номер
31-1508
Количество на модель
2
№
22
Название детали
Прокладка
Заводской номер
31-1510
Количество на модель
2
№
23
Название детали
Планка зажима
Заводской номер
31-1511
Количество на модель
2
№
24
Название детали
Планка зажима
Заводской номер
31-1512
Количество на модель
1
№
25
Название детали
Хомут
Заводской номер
20-1504
Количество на модель
1
№
26
Название детали
Прокладка
Заводской номер
54.15.434
Количество на модель
1
№
27
Название детали
Кольцо уплотняющее
Заводской номер
60-15123.00
Количество на модель
6
№
28
Название детали
Прокладка
Заводской номер
31-1515
Количество на модель
2
№
29
Название детали
Планка зажима большая
Заводской номер
60-15198.00
Количество на модель
2
№
30
Название детали
Болт
Заводской номер
М10-6gх85.35
Количество на модель
2
№
31
Название детали
Винт
Заводской номер
М8-6gх25.88
Количество на модель
9
№
32
Название детали
Болт
Заводской номер
М10-6gх30.88
Количество на модель
2
№
33
Название детали
Орех
Заводской номер
М8-6Н.6
Количество на модель
8
№
34
Название детали
Орех
Заводской номер
М14-6Н.6
Количество на модель
2
№
35
Название детали
Шайба
Заводской номер
865Г05
Количество на модель
9
№
36
Название детали
Шайба
Заводской номер
1065Г05
Количество на модель
4
№
37
Название детали
Шайба
Заводской номер
1465Г05
Количество на модель
2
№
38
Название детали
Насос топливный
Заводской номер
58.1111004-11
Количество на модель
1
№
39
Название детали
Топливный фильтр тонкой очистки ФТ- А
Заводской номер
25.1117010-03.02
Количество на модель
1
№
40
Название детали
Форсунка ФД-М
Заводской номер
39.1112010
Количество на модель
6
№
41
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Насос топливный | 58.1111004-01 | |||||||
| Насос топливный | 581.1111004-01 | |||||||
| Насос топливный | 581.1111004-21 | |||||||
| Топливопровод слива | 31-15С19 | |||||||
| Шайба | 8х1,5.0.4.05 | |||||||
| 1 | Топливопровод к первому цилиндру | 31-15С3 | 1 | 1 | 1 | |||
| 2 | Топливопровод ко второму цилиндру | 31-15С4 | 1 | 1 | 2 | |||
| 3 | Топливопровод к третьему цилиндру | 31-15С5 | 1 | 1 | 3 | |||
| 4 | Топливопровод к четвертому цилиндру | 31-15С6 | 1 | 1 | 4 | |||
| 5 | Топливопровод к пятому цилиндру | 31-15С7 | 1 | 1 | 5 | |||
| 6 | Топливопровод к шестому цилиндру | 31-15С8 | 1 | 1 | 6 | |||
| 7 | Топливопровод слива | 31-15С9-2 | 1 | 1 | 7 | |||
| 8 | Топливопровод слива | 31-15С10-1 | 1 | 1 | 8 | |||
| 9 | Трубка слива из насоса | 31-15С11-1 | 1 | 1 | 9 | |||
| 10 | Трубка подвода воздуха | 31-15С12-1 | 1 | 1 | 10 | |||
| 11 | Трубка от фильтра к насосу | 31-15С14-2 | 1 | 1 | 11 | |||
| 12 | Трубка от помпы к фильтру | 31-15С16-1 | 1 | 1 | 12 | |||
| 13 | Топливопровод слива | 31-15С17-1 | 1 | 1 | 13 | |||
| 14 | Топливопровод слива | 31-15С18 | 1 | 1 | 14 | |||
| 15 | прокладка | СМД7-1539А | 6 | 6 | 15 | |||
| 16 | Зажимной болт | СМД7-1590А-01 | 6 | 6 | 16 | |||
| 17 | прокладка | СМД-1591А | 21 | 21 | 17 | |||
| 18 | Планка зажима | 14-1540 | 4 | 4 | 18 | |||
| 19 | Подкладка | 31-1501 | 4 | 4 | 19 | |||
| 20 | Болт зажимной | 14-1595 | 3 | 3 | 20 | |||
| 21 | Кронштейн | 31-1504 | 1 | 1 | 21 | |||
| 22 | Прокладка | 31-1508 | 2 | 2 | 22 | |||
| 23 | Прокладка | 31-1510 | 2 | 2 | 23 | |||
| 24 | Планка зажима | 31-1511 | 2 | 2 | 24 | |||
| 25 | Планка зажима | 31-1512 | 1 | 1 | 25 | |||
| 26 | Хомут | 20-1504 | 1 | 1 | 26 | |||
| 27 | Прокладка | 54.15.434 | 1 | 1 | 27 | |||
| 28 | Кольцо уплотняющее | 60-15123.00 | 6 | 6 | 28 | |||
| 29 | Прокладка | 31-1515 | 2 | 2 | 29 | |||
| 30 | Планка зажима большая | 60-15198.00 | 2 | 2 | 30 | |||
| 31 | Болт | М10-6gх85.35 | 2 | 2 | 31 | |||
| 32 | Винт | М8-6gх25.88 | 9 | 9 | 32 | |||
| 33 | Болт | М10-6gх30.88 | 2 | 2 | 33 | |||
| 34 | Орех | М8-6Н.6 | 8 | 8 | 34 | |||
| 35 | Орех | М14-6Н.6 | 2 | 2 | 35 | |||
| 36 | Шайба | 865Г05 | 9 | 9 | 36 | |||
| 37 | Шайба | 1065Г05 | 4 | 4 | 37 | |||
| 38 | Шайба | 1465Г05 | 2 | 2 | 38 | |||
| 39 | Насос топливный | 58.1111004-11 | 1 | 1 | 39 | |||
| 40 | Топливный фильтр тонкой очистки ФТ- А | 25.1117010-03.02 | 1 | 1 | 40 | |||
| 41 | Форсунка ФД-М | 39.1112010 | 6 | 6 | 41 |
