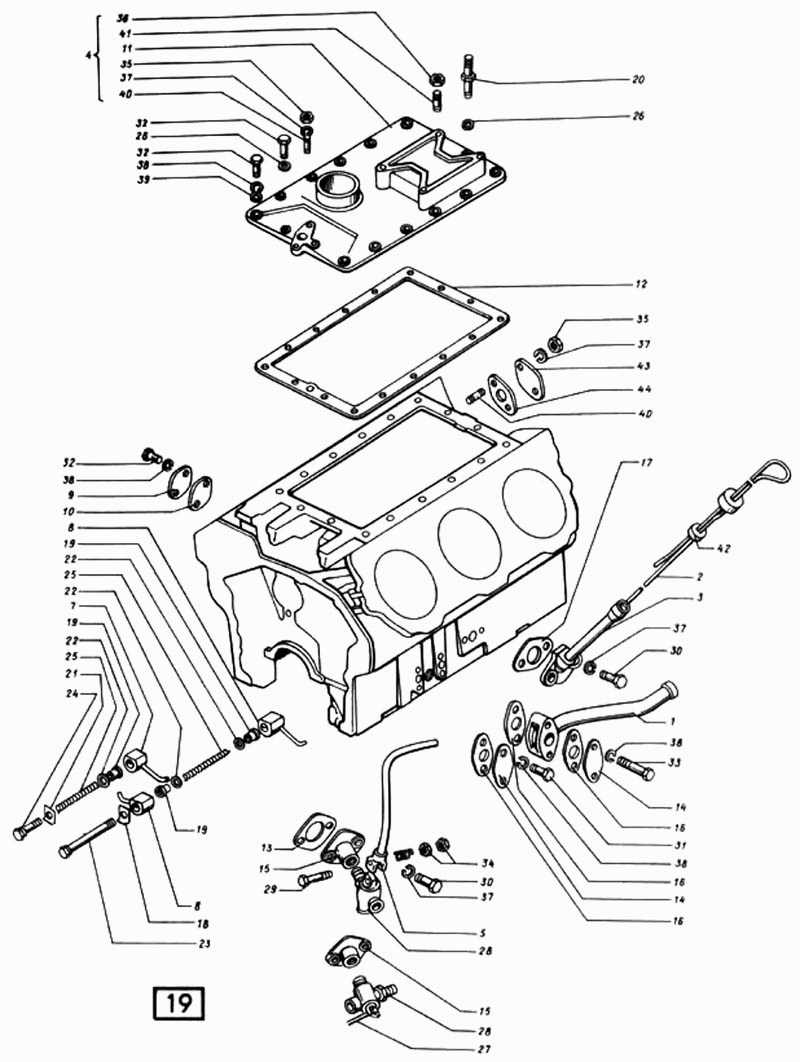

Блок-картер СМД-60, -62, -64, -66, -72, -61, -63, -65, -73
100%
Название детали
Болт
Заводской номер
М10-6gх25.88
Количество на модель
2
№
Название детали
Орех
Заводской номер
М8-6Н.6
Количество на модель
№
Название детали
Крышка ресивера
Заводской номер
72-01011.00
Количество на модель
№
Название детали
Крышка ресивера
Заводской номер
72-01112.00
Количество на модель
№
Название детали
Фланец
Заводской номер
60-01006.50
Количество на модель
1
№
1
Название детали
Стержень масло измерителя
Заводской номер
60-01007.12
Количество на модель
1
№
2
Название детали
Трубка маслоизмерителя
Заводской номер
60-01008.20
Количество на модель
1
№
3
Название детали
Крышка ресивера
Заводской номер
60-01011.10
Количество на модель
1
№
4
Название детали
Рукоятка краника
Заводской номер
60-01012.00
Количество на модель
2
№
5
Название детали
Фланец с краном
Заводской номер
60-01014.00
Количество на модель
№
6
Название детали
Трубка
Заводской номер
72-01015.00
Количество на модель
№
7
Название детали
Трубка
Заводской номер
72-01016.00
Количество на модель
№
8
Название детали
Заглушка
Заводской номер
60-01107.00
Количество на модель
1
№
9
Название детали
Прокладка
Заводской номер
60-01108.00
Количество на модель
1
№
10
Название детали
Крышка ресивера
Заводской номер
60-01112.11
Количество на модель
1
№
11
Название детали
Прокладка крышки
Заводской номер
60-01113.01
Количество на модель
1
№
12
Название детали
Прокладка фланца
Заводской номер
60-01175.00
Количество на модель
1
№
13
Название детали
Фланец
Заводской номер
60-01195.10
Количество на модель
2
№
14
Название детали
Фланец сливного краника
Заводской номер
60-01197.10
Количество на модель
2
№
15
Название детали
Прокладка фланца
Заводской номер
60-01206.10
Количество на модель
3
№
16
Название детали
Прокладка
Заводской номер
60-01240.00
Количество на модель
1
№
17
Название детали
Шайба
Заводской номер
72-01255.00
Количество на модель
№
18
Название детали
Втулка
Заводской номер
72-01256.00
Количество на модель
№
19
Название детали
Ниппель
Заводской номер
72-01260.00
Количество на модель
№
20
Название детали
Шайба
Заводской номер
72-01261.00
Количество на модель
№
21
Название детали
Прокладка
Заводской номер
72-01262.00
Количество на модель
№
22
Название детали
Болт
Заводской номер
72-01263.00
Количество на модель
№
23
Название детали
Болт
Заводской номер
72-01263.00-01
Количество на модель
№
24
Название детали
Фильтр
Заводской номер
72-01268.00
Количество на модель
№
25
Название детали
прокладка
Заводской номер
СМД7-1591А
Количество на модель
2
№
26
Название детали
Рычаг краника
Заводской номер
14-0156
Количество на модель
№
27
Название детали
Кран 01-176
Заводской номер
01-176000
Количество на модель
2
№
28
Название детали
Болт
Заводской номер
М6-6gх35.88
Количество на модель
2
№
29
Название детали
Болт
Заводской номер
М8-6gх20.88
Количество на модель
6
№
30
Название детали
Болт
Заводской номер
М10-6gх20.88
Количество на модель
2
№
31
Название детали
Болт
Заводской номер
М10-6gх35.88
Количество на модель
16
№
32
Название детали
Болт
Заводской номер
М10-6gх45.88
Количество на модель
2
№
33
Название детали
Гайка
Заводской номер
М6-6Н.6
Количество на модель
4
№
34
Название детали
Орех
Заводской номер
М10-6Н.6
Количество на модель
4
№
36
Название детали
Шайба
Заводской номер
865Г05
Количество на модель
8
№
37
Название детали
Шайба
Заводской номер
1065Г05
Количество на модель
20
№
38
Название детали
Шайба
Заводской номер
10х1,5.04.05
Количество на модель
14
№
39
Название детали
Шпилька ГОСТ 22034-76
Заводской номер
М8х20.56
Количество на модель
4
№
40
Название детали
Шпилька
Заводской номер
М10х28.56
Количество на модель
4
№
41
Название детали
Кольцо
Заводской номер
СП22-6-8
Количество на модель
1
№
42
Название детали
Фланец
Заводской номер
61-01248.00
Количество на модель
№
43
Название детали
Прокладка
Заводской номер
60-201103.00
Количество на модель
№
44
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Болт | М10-6gх25.88 | 2 | 2 | |||||
| Орех | М8-6Н.6 | |||||||
| Крышка ресивера | 72-01011.00 | |||||||
| Крышка ресивера | 72-01112.00 | |||||||
| 1 | Фланец | 60-01006.50 | 1 | 1 | 1 | |||
| 2 | Стержень масло измерителя | 60-01007.12 | 1 | 1 | 2 | |||
| 3 | Трубка маслоизмерителя | 60-01008.20 | 1 | 1 | 3 | |||
| 4 | Крышка ресивера | 60-01011.10 | 1 | 1 | 4 | |||
| 5 | Рукоятка краника | 60-01012.00 | 2 | 2 | 5 | |||
| 6 | Фланец с краном | 60-01014.00 | 6 | |||||
| 7 | Трубка | 72-01015.00 | 7 | |||||
| 8 | Трубка | 72-01016.00 | 8 | |||||
| 9 | Заглушка | 60-01107.00 | 1 | 1 | 9 | |||
| 10 | Прокладка | 60-01108.00 | 1 | 1 | 10 | |||
| 11 | Крышка ресивера | 60-01112.11 | 1 | 1 | 11 | |||
| 12 | Прокладка крышки | 60-01113.01 | 1 | 1 | 12 | |||
| 13 | Прокладка фланца | 60-01175.00 | 1 | 1 | 13 | |||
| 14 | Фланец | 60-01195.10 | 2 | 2 | 14 | |||
| 15 | Фланец сливного краника | 60-01197.10 | 2 | 2 | 15 | |||
| 16 | Прокладка фланца | 60-01206.10 | 3 | 3 | 16 | |||
| 17 | Прокладка | 60-01240.00 | 1 | 1 | 17 | |||
| 18 | Шайба | 72-01255.00 | 18 | |||||
| 19 | Втулка | 72-01256.00 | 19 | |||||
| 20 | Ниппель | 72-01260.00 | 20 | |||||
| 21 | Шайба | 72-01261.00 | 21 | |||||
| 22 | Прокладка | 72-01262.00 | 22 | |||||
| 23 | Болт | 72-01263.00 | 23 | |||||
| 24 | Болт | 72-01263.00-01 | 24 | |||||
| 25 | Фильтр | 72-01268.00 | 25 | |||||
| 26 | прокладка | СМД7-1591А | 2 | 2 | 26 | |||
| 27 | Рычаг краника | 14-0156 | 27 | |||||
| 28 | Кран 01-176 | 01-176000 | 2 | 2 | 28 | |||
| 29 | Болт | М6-6gх35.88 | 2 | 2 | 29 | |||
| 30 | Болт | М8-6gх20.88 | 6 | 6 | 30 | |||
| 31 | Болт | М10-6gх20.88 | 2 | 2 | 31 | |||
| 32 | Болт | М10-6gх35.88 | 16 | 16 | 32 | |||
| 33 | Болт | М10-6gх45.88 | 2 | 2 | 33 | |||
| 34 | Гайка | М6-6Н.6 | 4 | 4 | 34 | |||
| 36 | Орех | М10-6Н.6 | 4 | 4 | 36 | |||
| 37 | Шайба | 865Г05 | 8 | 8 | 37 | |||
| 38 | Шайба | 1065Г05 | 20 | 20 | 38 | |||
| 39 | Шайба | 10х1,5.04.05 | 14 | 14 | 39 | |||
| 40 | Шпилька ГОСТ 22034-76 | М8х20.56 | 4 | 4 | 40 | |||
| 41 | Шпилька | М10х28.56 | 4 | 4 | 41 | |||
| 42 | Кольцо | СП22-6-8 | 1 | 1 | 42 | |||
| 43 | Фланец | 61-01248.00 | 43 | |||||
| 44 | Прокладка | 60-201103.00 | 44 |
