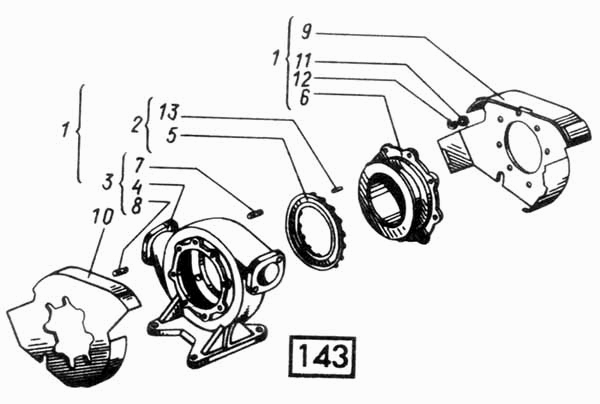

Корпус турбины СМД-60, -62, -64, -66, -72
100%
Название детали
Корпус
Заводской номер
212.30008.10
Количество на модель
№
1
Название детали
Венец
Заводской номер
212.30011.00
Количество на модель
№
2
Название детали
Корпус
Заводской номер
212.30014.10
Количество на модель
№
3
Название детали
Корпус
Заводской номер
212.30103.00
Количество на модель
№
4
Название детали
Венец
Заводской номер
212.30109.00
Количество на модель
№
5
Название детали
Вставка турбины
Заводской номер
112.30116.00
Количество на модель
№
6
Название детали
Шпилька
Заводской номер
111.30134.10
Количество на модель
№
7
Название детали
Шпилька
Заводской номер
111.30134.10-02
Количество на модель
№
8
Название детали
Кожух
Заводской номер
112.30147.10
Количество на модель
№
9
Название детали
Кожух
Заводской номер
112.30148.10
Количество на модель
№
10
Название детали
Орех
Заводской номер
М10-6Н.6
Количество на модель
№
11
Название детали
Шайба
Заводской номер
1065Г05
Количество на модель
№
12
Название детали
Штифт
Заводской номер
4Н8х20
Количество на модель
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус | 212.30008.10 | 1 | |||||
| 2 | Венец | 212.30011.00 | 2 | |||||
| 3 | Корпус | 212.30014.10 | 3 | |||||
| 4 | Корпус | 212.30103.00 | 4 | |||||
| 5 | Венец | 212.30109.00 | 5 | |||||
| 6 | Вставка турбины | 112.30116.00 | 6 | |||||
| 7 | Шпилька | 111.30134.10 | 7 | |||||
| 8 | Шпилька | 111.30134.10-02 | 8 | |||||
| 9 | Кожух | 112.30147.10 | 9 | |||||
| 10 | Кожух | 112.30148.10 | 10 | |||||
| 11 | Орех | М10-6Н.6 | 11 | |||||
| 12 | Шайба | 1065Г05 | 12 | |||||
| 13 | Штифт | 4Н8х20 | 13 |
