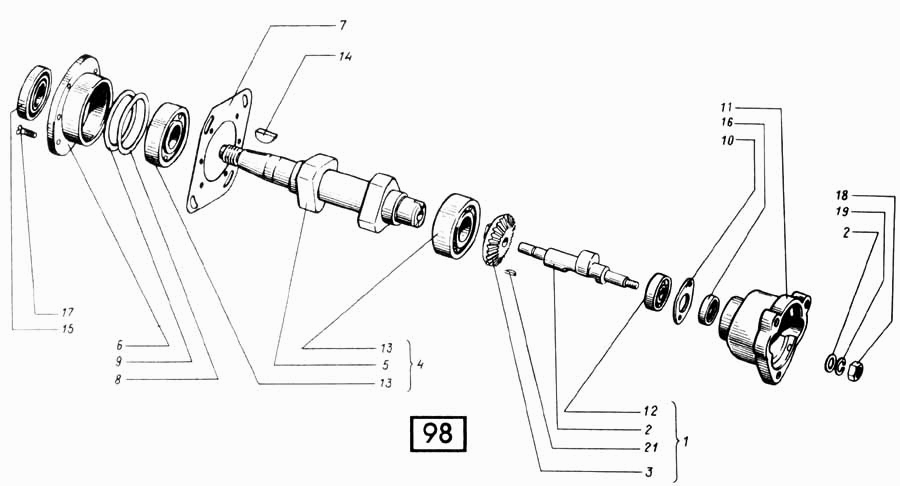

Детали привода СМД-60, -62, -64, -66, -72
100%
Название детали
Вал привода
Заводской номер
22.1106340-10
Количество на модель
1
№
1
Название детали
Вал привода
Заводской номер
22.1106341-10
Количество на модель
1
№
2
Название детали
Шестерня
Заводской номер
21.1110064
Количество на модель
1
№
3
Название детали
Вал кулачковый
Заводской номер
221.1111050-02
Количество на модель
1
№
4
Название детали
Вал кулачковый
Заводской номер
221.1111055-02
Количество на модель
1
№
5
Название детали
Крышка подшипника
Заводской номер
21.1111074-07
Количество на модель
1
№
6
Название детали
Прокладка
Заводской номер
21.1111076-01
Количество на модель
1
№
7
Название детали
Прокладка регулировочная
Заводской номер
21.1111078
Количество на модель
№
8
Название детали
Прокладка
Заводской номер
21.1111078-01
Количество на модель
№
9
Название детали
Прокладка
Заводской номер
21.1111304
Количество на модель
1
№
10
Название детали
Корпус привода
Заводской номер
21.1111301-10
Количество на модель
1
№
11
Название детали
Кнопочный выключатель открывания всех дверей
Заводской номер
29
Количество на модель
1
№
12
Название детали
Подшипник
Заводской номер
204
Количество на модель
2
№
13
Название детали
шпонка
Заводской номер
4х6,5
Количество на модель
1
№
14
Название детали
Манжета ГОСТ 8752-79
Заводской номер
1-20х40-1
Количество на модель
1
№
15
Название детали
Манжета
Заводской номер
1-9х22-1
Количество на модель
1
№
16
Название детали
Винт
Заводской номер
В1М6-8gх16
Количество на модель
4
№
17
Название детали
Гайка
Заводской номер
М8.8.016
Количество на модель
2
№
18
Название детали
Шайба
Заводской номер
865Г05
Количество на модель
2
№
19
Название детали
Шайба
Заводской номер
8.04.016
Количество на модель
2
№
20
Название детали
Шпонка
Заводской номер
2х37
Количество на модель
1
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вал привода | 22.1106340-10 | 1 | 1 | 1 | |||
| 2 | Вал привода | 22.1106341-10 | 1 | 1 | 2 | |||
| 3 | Шестерня | 21.1110064 | 1 | 1 | 3 | |||
| 4 | Вал кулачковый | 221.1111050-02 | 1 | 1 | 4 | |||
| 5 | Вал кулачковый | 221.1111055-02 | 1 | 1 | 5 | |||
| 6 | Крышка подшипника | 21.1111074-07 | 1 | 1 | 6 | |||
| 7 | Прокладка | 21.1111076-01 | 1 | 1 | 7 | |||
| 8 | Прокладка регулировочная | 21.1111078 | 8 | |||||
| 9 | Прокладка | 21.1111078-01 | 9 | |||||
| 10 | Прокладка | 21.1111304 | 1 | 1 | 10 | |||
| 11 | Корпус привода | 21.1111301-10 | 1 | 1 | 11 | |||
| 12 | Кнопочный выключатель открывания всех дверей | 29 | 1 | 1 | 12 | |||
| 13 | Подшипник | 204 | 2 | 2 | 13 | |||
| 14 | шпонка | 4х6,5 | 1 | 1 | 14 | |||
| 15 | Манжета ГОСТ 8752-79 | 1-20х40-1 | 1 | 1 | 15 | |||
| 16 | Манжета | 1-9х22-1 | 1 | 1 | 16 | |||
| 17 | Винт | В1М6-8gх16 | 4 | 4 | 17 | |||
| 18 | Гайка | М8.8.016 | 2 | 2 | 18 | |||
| 19 | Шайба | 865Г05 | 2 | 2 | 19 | |||
| 20 | Шайба | 8.04.016 | 2 | 2 | 20 | |||
| 21 | Шпонка | 2х37 | 1 | 1 | 21 |
