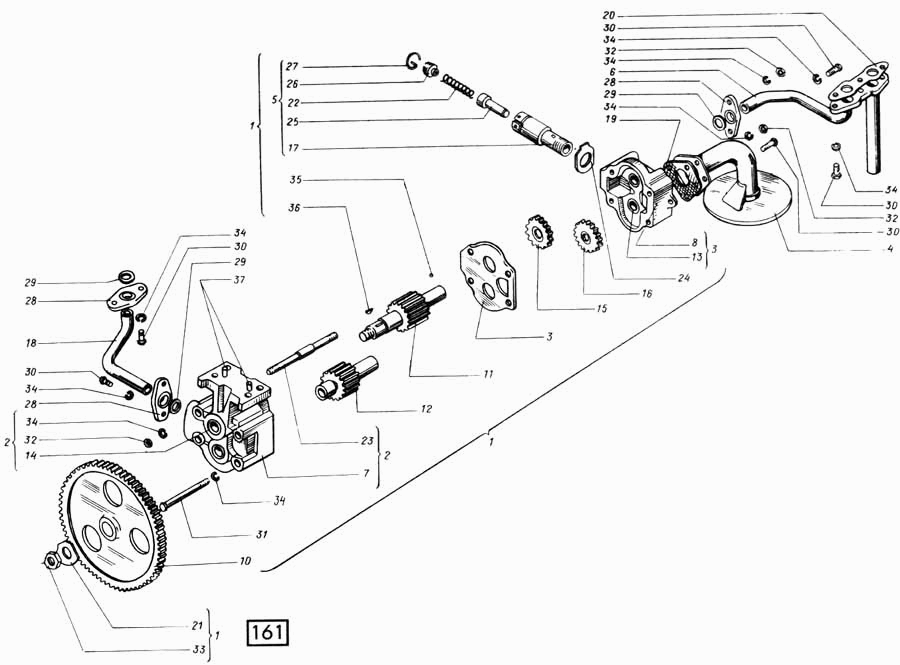

Насос масляный СМД-60, -62, -64, -66, -72
100%
Название детали
Шпилька
Заводской номер
М8х16.56
Количество на модель
4
№
Название детали
Насос масляный
Заводской номер
60-09002.20
Количество на модель
1
№
1
Название детали
Корпус
Заводской номер
60-09004.40
Количество на модель
1
№
2
Название детали
Корпус радиаторной секции
Заводской номер
60-09005.21
Количество на модель
1
№
3
Название детали
Трубка всасывающая с заборником
Заводской номер
60-09009.22
Количество на модель
1
№
4
Название детали
Клапан
Заводской номер
60-09012.11
Количество на модель
1
№
5
Название детали
Трубка радиаторной секции
Заводской номер
60-09014.30
Количество на модель
1
№
6
Название детали
Корпус
Заводской номер
60-09101.50
Количество на модель
1
№
7
Название детали
Корпус радиаторной секции
Заводской номер
60-09102.30
Количество на модель
1
№
8
Название детали
Проставка
Заводской номер
60-09103.10
Количество на модель
1
№
9
Название детали
Колесо зубчатое
Заводской номер
60-09104.10
Количество на модель
1
№
10
Название детали
Колесо зубчатое
Заводской номер
60-09105.20
Количество на модель
1
№
11
Название детали
Колесо зубчатое
Заводской номер
60-09106.10
Количество на модель
1
№
12
Название детали
Втулка
Заводской номер
60-09110.20
Количество на модель
1
№
13
Название детали
Втулка масляного насоса
Заводской номер
60-09111.00
Количество на модель
2
№
14
Название детали
Колесо зубчатое
Заводской номер
60-09112.11
Количество на модель
1
№
15
Название детали
Колесо зубчатое
Заводской номер
60-09114.10
Количество на модель
1
№
16
Название детали
Корпус клапана
Заводской номер
60-09116.12
Количество на модель
1
№
17
Название детали
Трубка к маслофильтру
Заводской номер
60-09121.40
Количество на модель
1
№
18
Название детали
Прокладка
Заводской номер
60-09126.20
Количество на модель
1
№
19
Название детали
Прокладка
Заводской номер
60-09129.20
Количество на модель
1
№
20
Название детали
Шайба стопорная
Заводской номер
60-09132.10
Количество на модель
1
№
21
Название детали
Пружина
Заводской номер
60-09134.00
Количество на модель
1
№
22
Название детали
Шпилька установочная
Заводской номер
60-09135.10
Количество на модель
2
№
23
Название детали
Шайба замковая
Заводской номер
60-09136.00
Количество на модель
1
№
24
Название детали
Клапан
Заводской номер
60-09138.00
Количество на модель
1
№
25
Название детали
Пробка
Заводской номер
60-09140.10
Количество на модель
1
№
26
Название детали
Кольцо стопорное
Заводской номер
60-09143.00
Количество на модель
1
№
27
Название детали
Фланец
Заводской номер
60-09152.00
Количество на модель
3
№
28
Название детали
Кольцо
Заводской номер
60-09153.00
Количество на модель
3
№
29
Название детали
Болт
Заводской номер
М8-6gх20.88
Количество на модель
7
№
30
Название детали
Болт
Заводской номер
М8-6gх85.88
Количество на модель
2
№
31
Название детали
Орех
Заводской номер
М8-6Н.6
Количество на модель
8
№
32
Название детали
Орех
Заводской номер
М18х1,5-6Н.6
Количество на модель
1
№
33
Название детали
Шайба
Заводской номер
865Г05
Количество на модель
17
№
34
Название детали
Шарик
Заводской номер
БV5,556mmР
Количество на модель
1
№
35
Название детали
Шпонка сегментная
Заводской номер
5х6,5
Количество на модель
1
№
36
Название детали
Штифт
Заводской номер
8h8х20
Количество на модель
2
№
37
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Шпилька | М8х16.56 | 4 | 4 | |||||
| 1 | Насос масляный | 60-09002.20 | 1 | 1 | 1 | |||
| 2 | Корпус | 60-09004.40 | 1 | 1 | 2 | |||
| 3 | Корпус радиаторной секции | 60-09005.21 | 1 | 1 | 3 | |||
| 4 | Трубка всасывающая с заборником | 60-09009.22 | 1 | 1 | 4 | |||
| 5 | Клапан | 60-09012.11 | 1 | 1 | 5 | |||
| 6 | Трубка радиаторной секции | 60-09014.30 | 1 | 1 | 6 | |||
| 7 | Корпус | 60-09101.50 | 1 | 1 | 7 | |||
| 8 | Корпус радиаторной секции | 60-09102.30 | 1 | 1 | 8 | |||
| 9 | Проставка | 60-09103.10 | 1 | 1 | 9 | |||
| 10 | Колесо зубчатое | 60-09104.10 | 1 | 1 | 10 | |||
| 11 | Колесо зубчатое | 60-09105.20 | 1 | 1 | 11 | |||
| 12 | Колесо зубчатое | 60-09106.10 | 1 | 1 | 12 | |||
| 13 | Втулка | 60-09110.20 | 1 | 1 | 13 | |||
| 14 | Втулка масляного насоса | 60-09111.00 | 2 | 2 | 14 | |||
| 15 | Колесо зубчатое | 60-09112.11 | 1 | 1 | 15 | |||
| 16 | Колесо зубчатое | 60-09114.10 | 1 | 1 | 16 | |||
| 17 | Корпус клапана | 60-09116.12 | 1 | 1 | 17 | |||
| 18 | Трубка к маслофильтру | 60-09121.40 | 1 | 1 | 18 | |||
| 19 | Прокладка | 60-09126.20 | 1 | 1 | 19 | |||
| 20 | Прокладка | 60-09129.20 | 1 | 1 | 20 | |||
| 21 | Шайба стопорная | 60-09132.10 | 1 | 1 | 21 | |||
| 22 | Пружина | 60-09134.00 | 1 | 1 | 22 | |||
| 23 | Шпилька установочная | 60-09135.10 | 2 | 2 | 23 | |||
| 24 | Шайба замковая | 60-09136.00 | 1 | 1 | 24 | |||
| 25 | Клапан | 60-09138.00 | 1 | 1 | 25 | |||
| 26 | Пробка | 60-09140.10 | 1 | 1 | 26 | |||
| 27 | Кольцо стопорное | 60-09143.00 | 1 | 1 | 27 | |||
| 28 | Фланец | 60-09152.00 | 3 | 3 | 28 | |||
| 29 | Кольцо | 60-09153.00 | 3 | 3 | 29 | |||
| 30 | Болт | М8-6gх20.88 | 7 | 7 | 30 | |||
| 31 | Болт | М8-6gх85.88 | 2 | 2 | 31 | |||
| 32 | Орех | М8-6Н.6 | 8 | 8 | 32 | |||
| 33 | Орех | М18х1,5-6Н.6 | 1 | 1 | 33 | |||
| 34 | Шайба | 865Г05 | 17 | 17 | 34 | |||
| 35 | Шарик | БV5,556mmР | 1 | 1 | 35 | |||
| 36 | Шпонка сегментная | 5х6,5 | 1 | 1 | 36 | |||
| 37 | Штифт | 8h8х20 | 2 | 2 | 37 |
