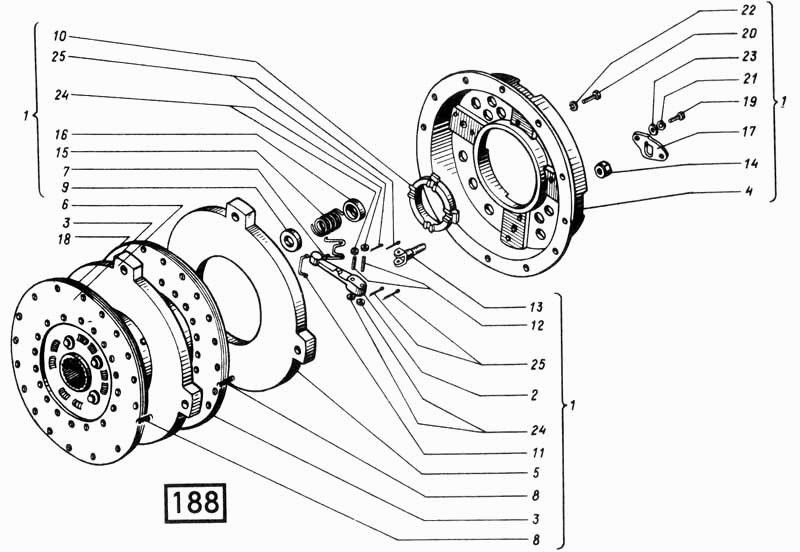

Муфта сцепления. Кожух с дисками СМД-60, -62, -64, -66, -72
100%
Название детали
Диск ведомый
Заводской номер
64-21.001.00
Количество на модель
№
Название детали
Кожух муфты
Заводской номер
150.21.022-2А
Количество на модель
1
№
1
Название детали
Рычаг отжима
Заводской номер
150.21.023А
Количество на модель
4
№
2
Название детали
Диск ведомый
Заводской номер
150.21.024-2
Количество на модель
2
№
3
Название детали
Кожух
Заводской номер
150.21.202А
Количество на модель
1
№
4
Название детали
Диск нажимной
Заводской номер
150.21.203-3
Количество на модель
1
№
5
Название детали
Диск промежуточный
Заводской номер
150.21.204
Количество на модель
1
№
6
Название детали
Пружина
Заводской номер
150.21.210
Количество на модель
4
№
7
Название детали
Пружина
Заводской номер
150.21.221
Количество на модель
8
№
8
Название детали
Стакан предохранительный
Заводской номер
150.21.239
Количество на модель
20
№
9
Название детали
Кольцо отжимных рычагов
Заводской номер
150.21.240А
Количество на модель
1
№
10
Название детали
Скоба
Заводской номер
150.21.299-2
Количество на модель
4
№
11
Название детали
Палец
Заводской номер
125.21.207-1
Количество на модель
8
№
12
Название детали
Вилка
Заводской номер
125.21.208
Количество на модель
4
№
13
Название детали
Гайка регулировочная
Заводской номер
125.21.209
Количество на модель
4
№
14
Название детали
Пружина
Заводской номер
125.21.211
Количество на модель
20
№
15
Название детали
Стакан пружины
Заводской номер
125.21.213
Количество на модель
20
№
16
Название детали
Пружина стопорная
Заводской номер
125.21.233-1
Количество на модель
4
№
17
Название детали
Накладка фрикционная
Заводской номер
01М-2141А
Количество на модель
4
№
18
Название детали
Болт
Заводской номер
М8-6gх12.88
Количество на модель
8
№
19
Название детали
Болт
Заводской номер
М10-6gх25.88
Количество на модель
10
№
20
Название детали
Шайба
Заводской номер
865Г05
Количество на модель
8
№
21
Название детали
Шайба
Заводской номер
1065Г05
Количество на модель
10
№
22
Название детали
Шайба
Заводской номер
8х1,5.04.05
Количество на модель
8
№
23
Название детали
Шайба
Заводской номер
10х1,5.04.05
Количество на модель
16
№
24
Название детали
Шплинт
Заводской номер
3,2х22.005
Количество на модель
16
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Диск ведомый | 64-21.001.00 | |||||||
| 1 | Кожух муфты | 150.21.022-2А | 1 | 1 | 1 | |||
| 2 | Рычаг отжима | 150.21.023А | 4 | 4 | 2 | |||
| 3 | Диск ведомый | 150.21.024-2 | 2 | 2 | 3 | |||
| 4 | Кожух | 150.21.202А | 1 | 1 | 4 | |||
| 5 | Диск нажимной | 150.21.203-3 | 1 | 1 | 5 | |||
| 6 | Диск промежуточный | 150.21.204 | 1 | 1 | 6 | |||
| 7 | Пружина | 150.21.210 | 4 | 4 | 7 | |||
| 8 | Пружина | 150.21.221 | 8 | 8 | 8 | |||
| 9 | Стакан предохранительный | 150.21.239 | 20 | 20 | 9 | |||
| 10 | Кольцо отжимных рычагов | 150.21.240А | 1 | 1 | 10 | |||
| 11 | Скоба | 150.21.299-2 | 4 | 4 | 11 | |||
| 12 | Палец | 125.21.207-1 | 8 | 8 | 12 | |||
| 13 | Вилка | 125.21.208 | 4 | 4 | 13 | |||
| 14 | Гайка регулировочная | 125.21.209 | 4 | 4 | 14 | |||
| 15 | Пружина | 125.21.211 | 20 | 20 | 15 | |||
| 16 | Стакан пружины | 125.21.213 | 20 | 20 | 16 | |||
| 17 | Пружина стопорная | 125.21.233-1 | 4 | 4 | 17 | |||
| 18 | Накладка фрикционная | 01М-2141А | 4 | 4 | 18 | |||
| 19 | Болт | М8-6gх12.88 | 8 | 8 | 19 | |||
| 20 | Болт | М10-6gх25.88 | 10 | 10 | 20 | |||
| 21 | Шайба | 865Г05 | 8 | 8 | 21 | |||
| 22 | Шайба | 1065Г05 | 10 | 10 | 22 | |||
| 23 | Шайба | 8х1,5.04.05 | 8 | 8 | 23 | |||
| 24 | Шайба | 10х1,5.04.05 | 16 | 16 | 24 | |||
| 25 | Шплинт | 3,2х22.005 | 16 | 16 | 25 |
