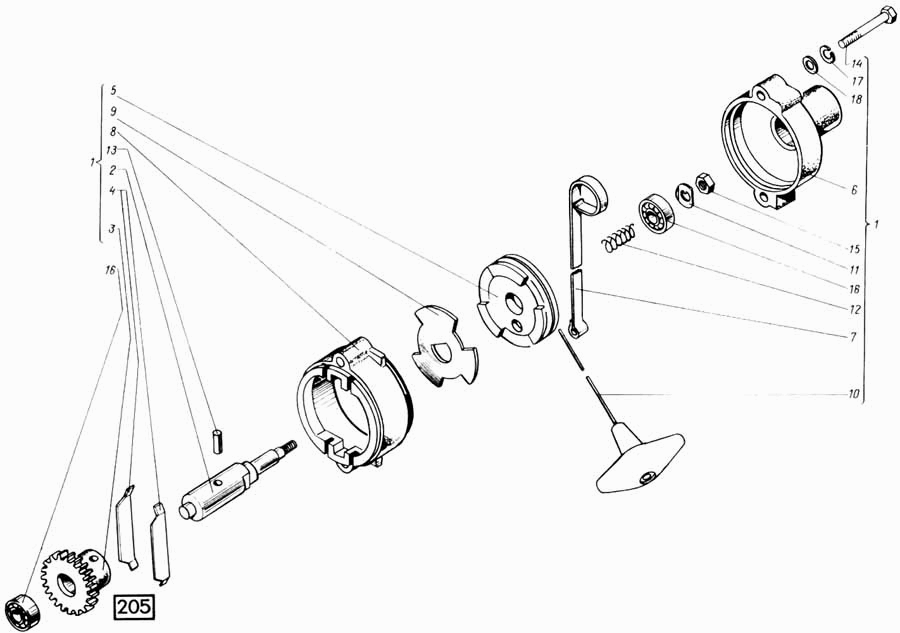

Пусковой механизм СМД-60, -62, -64, -66, -72
100%
Название детали
Пусковой механизм
Заводской номер
350.03.010.11
Количество на модель
1
№
1
Название детали
ВАЛ
Заводской номер
350.03.001.21
Количество на модель
1
№
2
Название детали
Шестерня
Заводской номер
350.03.002.10
Количество на модель
1
№
3
Название детали
Пружина тормозная
Заводской номер
350.03.003.20
Количество на модель
2
№
4
Название детали
Барабан
Заводской номер
350.03.004.30
Количество на модель
1
№
5
Название детали
Крышка или 350.03.005.21
Заводской номер
350.03.005.20
Количество на модель
1
№
6
Название детали
Пружина
Заводской номер
350.03.006.10
Количество на модель
1
№
7
Название детали
Корпус или 350.03.007.20
Заводской номер
350.03.007.21
Количество на модель
1
№
8
Название детали
Диск
Заводской номер
350.03.008.11
Количество на модель
1
№
9
Название детали
Трос
Заводской номер
350.03.011.00
Количество на модель
1
№
10
Название детали
Шайба замковая
Заводской номер
350.03.016.00
Количество на модель
1
№
11
Название детали
Пружина демпфера
Заводской номер
150.21.307-2А
Количество на модель
1
№
12
Название детали
Палец
Заводской номер
Д24212
Количество на модель
1
№
13
Название детали
Болт
Заводской номер
М8-63Х70.56
Количество на модель
2
№
14
Название детали
Орех
Заводской номер
М10-6Н.6
Количество на модель
1
№
15
Название детали
Подшипник шариковый радиальный однорядный с одной защитной шайбой
Заводской номер
60201
Количество на модель
2
№
16
Название детали
Шайба
Заводской номер
865Г05
Количество на модель
2
№
17
Название детали
Шайба
Заводской номер
8х2.01.05
Количество на модель
2
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Пусковой механизм | 350.03.010.11 | 1 | 1 | 1 | |||
| 2 | ВАЛ | 350.03.001.21 | 1 | 1 | 2 | |||
| 3 | Шестерня | 350.03.002.10 | 1 | 1 | 3 | |||
| 4 | Пружина тормозная | 350.03.003.20 | 2 | 2 | 4 | |||
| 5 | Барабан | 350.03.004.30 | 1 | 1 | 5 | |||
| 6 | Крышка или 350.03.005.21 | 350.03.005.20 | 1 | 1 | 6 | |||
| 7 | Пружина | 350.03.006.10 | 1 | 1 | 7 | |||
| 8 | Корпус или 350.03.007.20 | 350.03.007.21 | 1 | 1 | 8 | |||
| 9 | Диск | 350.03.008.11 | 1 | 1 | 9 | |||
| 10 | Трос | 350.03.011.00 | 1 | 1 | 10 | |||
| 11 | Шайба замковая | 350.03.016.00 | 1 | 1 | 11 | |||
| 12 | Пружина демпфера | 150.21.307-2А | 1 | 1 | 12 | |||
| 13 | Палец | Д24212 | 1 | 1 | 13 | |||
| 14 | Болт | М8-63Х70.56 | 2 | 2 | 14 | |||
| 15 | Орех | М10-6Н.6 | 1 | 1 | 15 | |||
| 16 | Подшипник шариковый радиальный однорядный с одной защитной шайбой | 60201 | 2 | 2 | 16 | |||
| 17 | Шайба | 865Г05 | 2 | 2 | 17 | |||
| 18 | Шайба | 8х2.01.05 | 2 | 2 | 18 |
