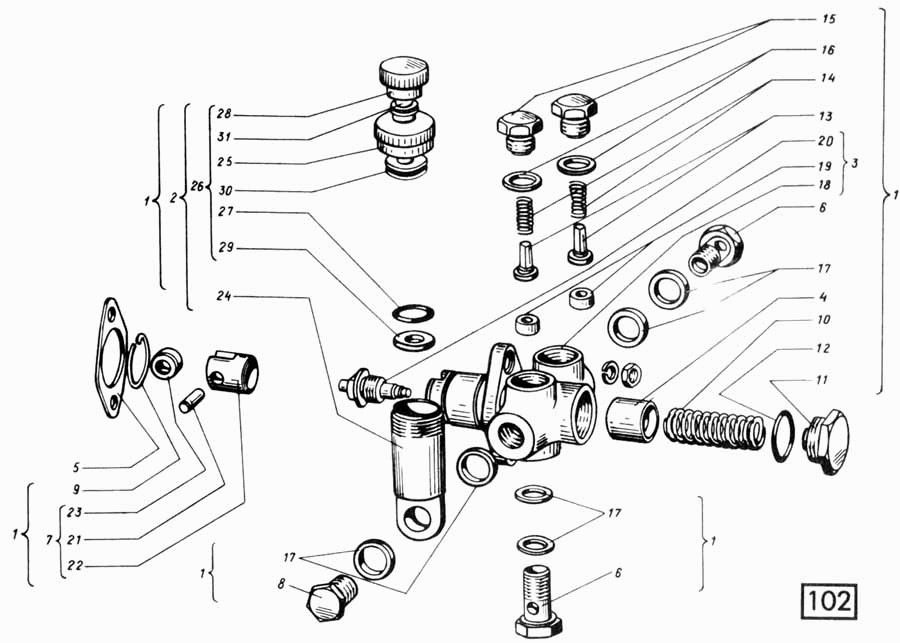

Насос топливоподкачивающий СМД-60, -62, -64, -66, -72
100%
Название детали
Насос топливоподкачивающий
Заводской номер
21.1106010-03
Количество на модель
1
№
1
Название детали
Насос ручной прокачки
Заводской номер
21.1106350-02
Количество на модель
1
№
2
Название детали
Корпус подкачивающего насоса
Заводской номер
21.1106090
Количество на модель
1
№
3
Название детали
Поршень
Заводской номер
21.1106011
Количество на модель
1
№
4
Название детали
Прокладка
Заводской номер
21.1106009
Количество на модель
1
№
5
Название детали
Болт
Заводской номер
21.1106012
Количество на модель
2
№
6
Название детали
Толкатель поршня
Заводской номер
21.1106320
Количество на модель
1
№
7
Название детали
Болт
Заводской номер
21.1106013
Количество на модель
1
№
8
Название детали
Кольцо стопорное
Заводской номер
21.1106015
Количество на модель
1
№
9
Название детали
Пружина поршня
Заводской номер
21.1106016
Количество на модель
1
№
10
Название детали
Пробка пружины
Заводской номер
21.1106019-01
Количество на модель
1
№
11
Название детали
Кольцо уплотнительное
Заводской номер
21.1106021-01
Количество на модель
1
№
12
Название детали
Клапан
Заводской номер
21.1106022
Количество на модель
2
№
13
Название детали
Пружина клапана
Заводской номер
21.1106027
Количество на модель
2
№
14
Название детали
Пробка клапана
Заводской номер
21.1106031
Количество на модель
2
№
15
Название детали
Прокладка
Заводской номер
21.1106035-01
Количество на модель
2
№
16
Название детали
Прокладка
Заводской номер
21.1111249-01
Количество на модель
2
№
17
Название детали
корпус
Заводской номер
21.1106094
Количество на модель
1
№
18
Название детали
Седло клапана
Заводской номер
21.1106095
Количество на модель
2
№
19
Название детали
Втулка штока
Заводской номер
21.1106310
Количество на модель
1
№
20
Название детали
Ось толкателя
Заводской номер
21.1106324
Количество на модель
1
№
21
Название детали
Толкатель
Заводской номер
21.1106326
Количество на модель
1
№
22
Название детали
Ролик
Заводской номер
21.1106328
Количество на модель
1
№
23
Название детали
Цилиндр насоса ручной прокачки
Заводской номер
21.1106356
Количество на модель
1
№
24
Название детали
Крышка
Заводской номер
21.1106358
Количество на модель
1
№
25
Название детали
Рукоятка
Заводской номер
21.1106380-21
Количество на модель
1
№
26
Название детали
Кольцо уплотнительное
Заводской номер
21.1106362-01
Количество на модель
1
№
27
Название детали
Рукоятка
Заводской номер
21.1106381-21
Количество на модель
1
№
28
Название детали
Кольцо уплотнительное
Заводской номер
21.1106365-01
Количество на модель
1
№
29
Название детали
Поршень
Заводской номер
21.1106376-10
Количество на модель
1
№
30
Название детали
Шток
Заводской номер
21.1106388-10
Количество на модель
1
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Насос топливоподкачивающий | 21.1106010-03 | 1 | 1 | 1 | |||
| 2 | Насос ручной прокачки | 21.1106350-02 | 1 | 1 | 2 | |||
| 3 | Корпус подкачивающего насоса | 21.1106090 | 1 | 1 | 3 | |||
| 4 | Поршень | 21.1106011 | 1 | 1 | 4 | |||
| 5 | Прокладка | 21.1106009 | 1 | 1 | 5 | |||
| 6 | Болт | 21.1106012 | 2 | 2 | 6 | |||
| 7 | Толкатель поршня | 21.1106320 | 1 | 1 | 7 | |||
| 8 | Болт | 21.1106013 | 1 | 1 | 8 | |||
| 9 | Кольцо стопорное | 21.1106015 | 1 | 1 | 9 | |||
| 10 | Пружина поршня | 21.1106016 | 1 | 1 | 10 | |||
| 11 | Пробка пружины | 21.1106019-01 | 1 | 1 | 11 | |||
| 12 | Кольцо уплотнительное | 21.1106021-01 | 1 | 1 | 12 | |||
| 13 | Клапан | 21.1106022 | 2 | 2 | 13 | |||
| 14 | Пружина клапана | 21.1106027 | 2 | 2 | 14 | |||
| 15 | Пробка клапана | 21.1106031 | 2 | 2 | 15 | |||
| 16 | Прокладка | 21.1106035-01 | 2 | 2 | 16 | |||
| 17 | Прокладка | 21.1111249-01 | 2 | 2 | 17 | |||
| 18 | корпус | 21.1106094 | 1 | 1 | 18 | |||
| 19 | Седло клапана | 21.1106095 | 2 | 2 | 19 | |||
| 20 | Втулка штока | 21.1106310 | 1 | 1 | 20 | |||
| 21 | Ось толкателя | 21.1106324 | 1 | 1 | 21 | |||
| 22 | Толкатель | 21.1106326 | 1 | 1 | 22 | |||
| 23 | Ролик | 21.1106328 | 1 | 1 | 23 | |||
| 24 | Цилиндр насоса ручной прокачки | 21.1106356 | 1 | 1 | 24 | |||
| 25 | Крышка | 21.1106358 | 1 | 1 | 25 | |||
| 26 | Рукоятка | 21.1106380-21 | 1 | 1 | 26 | |||
| 27 | Кольцо уплотнительное | 21.1106362-01 | 1 | 1 | 27 | |||
| 28 | Рукоятка | 21.1106381-21 | 1 | 1 | 28 | |||
| 29 | Кольцо уплотнительное | 21.1106365-01 | 1 | 1 | 29 | |||
| 30 | Поршень | 21.1106376-10 | 1 | 1 | 30 | |||
| 31 | Шток | 21.1106388-10 | 1 | 1 | 31 |
