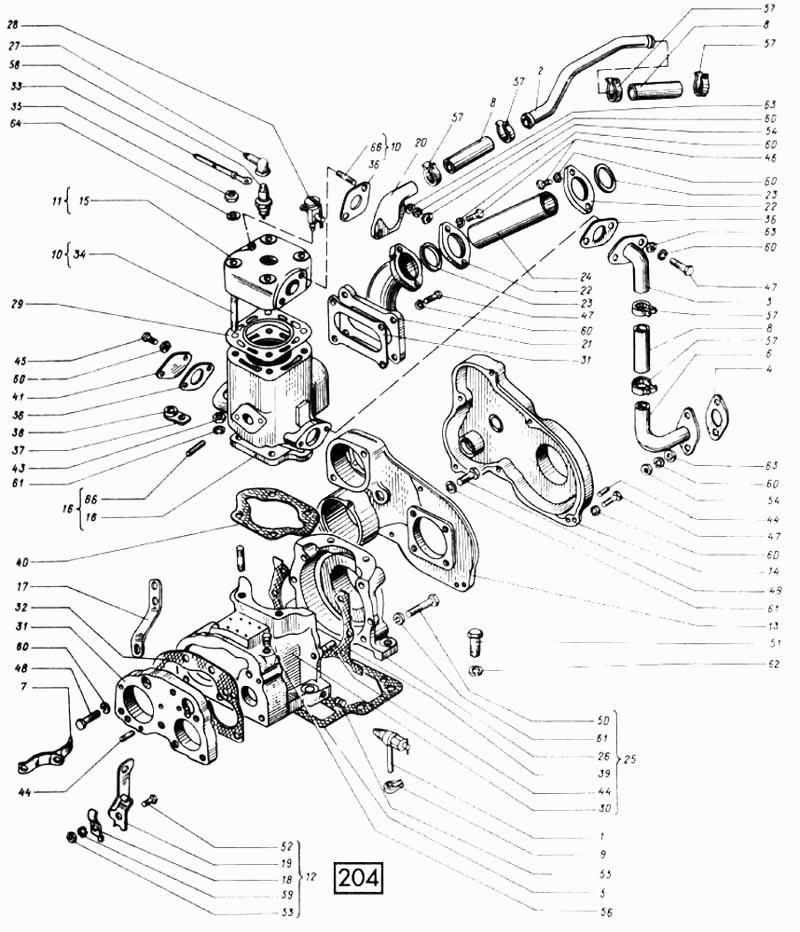

Пусковой двигатель П-350 СМД-60, -62, -64, -66, -72
100%
Название детали
Патрубок головки
Заводской номер
66-20106.00
Количество на модель
№
Название детали
Пробка
Заводской номер
КГ3/4"
Количество на модель
№
Название детали
Кран
Заводской номер
60-20005.00
Количество на модель
1
№
1
Название детали
Труба
Заводской номер
60-20008.41
Количество на модель
1
№
2
Название детали
Патрубок
Заводской номер
60-20102.40
Количество на модель
1
№
3
Название детали
Прокладка
Заводской номер
60-20103.00
Количество на модель
1
№
4
Название детали
Прокладка
Заводской номер
60-20108.00
Количество на модель
1
№
5
Название детали
Патрубок
Заводской номер
60-20109.31
Количество на модель
1
№
6
Название детали
Зацеп
Заводской номер
60-20125.03
Количество на модель
1
№
7
Название детали
Шланг соединительный
Заводской номер
60-20112.00
Количество на модель
3
№
8
Название детали
Хомут
Заводской номер
60-15178.00
Количество на модель
1
№
9
Название детали
Цилиндр
Заводской номер
350.01.040.00
Количество на модель
1
№
10
Название детали
Головка цилиндра
Заводской номер
350.01.080.00
Количество на модель
1
№
11
Название детали
Кронштейн
Заводской номер
350.01.090.01
Количество на модель
1
№
12
Название детали
Картер маховика
Заводской номер
350.01.002.01
Количество на модель
1
№
13
Название детали
Крышка картера маховика
Заводской номер
350.01.003.01
Количество на модель
1
№
14
Название детали
Головка цилиндра
Заводской номер
350.01.004.00
Количество на модель
1
№
15
Название детали
Цилиндр
Заводской номер
350.01.005.00
Количество на модель
1
№
16
Название детали
Кронштейн
Заводской номер
350.01.013.20
Количество на модель
1
№
17
Название детали
Прижим
Заводской номер
350.01.016.10
Количество на модель
1
№
18
Название детали
Кронштейн
Заводской номер
350.01.017.20
Количество на модель
1
№
19
Название детали
Патрубок головки
Заводской номер
72-20106.00
Количество на модель
1
№
20
Название детали
Патрубок выхлопной
Заводской номер
72-20.131.01
Количество на модель
1
№
21
Название детали
Фланец
Заводской номер
72-20.132.00
Количество на модель
2
№
22
Название детали
Кольцо
Заводской номер
72-20.133.01
Количество на модель
10
№
23
Название детали
Труба
Заводской номер
72-20.134.00
Количество на модель
1
№
24
Название детали
Картер
Заводской номер
75-24.014-1-01
Количество на модель
1
№
25
Название детали
Картер (задняя половина)
Заводской номер
75-24.102-1
Количество на модель
1
№
26
Название детали
Колпачок
Заводской номер
54.24.445Б
Количество на модель
1
№
27
Название детали
Краник заливной
Заводской номер
Д24С09Б
Количество на модель
1
№
28
Название детали
Прокладка головки
Заводской номер
Д24С18А
Количество на модель
1
№
29
Название детали
Картер (передняя половина)
Заводской номер
Д24001Г-01
Количество на модель
1
№
30
Название детали
Плита промежуточная
Заводской номер
Д24072А
Количество на модель
1
№
31
Название детали
Прокладка глушителя
Заводской номер
Д24051
Количество на модель
1
№
31
Название детали
Прокладка
Заводской номер
Д24073
Количество на модель
1
№
32
Название детали
Провод высокого напряжения
Заводской номер
Д24079
Количество на модель
1
№
33
Название детали
Шпилька
Заводской номер
Д24081
Количество на модель
4
№
34
Название детали
Гайка шпилька
Заводской номер
Д24082
Количество на модель
4
№
35
Название детали
Прокладка карбюратора
Заводской номер
Д24093
Количество на модель
3
№
36
Название детали
Пластинка крепления провода
Заводской номер
Д24122А
Количество на модель
1
№
37
Название детали
Втулка провода высокого напряжения
Заводской номер
Д24123
Количество на модель
1
№
38
Название детали
Прокладка картера
Заводской номер
Д24145
Количество на модель
1
№
39
Название детали
Прокладка цилиндра
Заводской номер
Д24146
Количество на модель
1
№
40
Название детали
Заглушка
Заводской номер
Д24205
Количество на модель
1
№
41
Название детали
Шпилька крепления цилиндра
Заводской номер
Д24210
Количество на модель
4
№
42
Название детали
Гайка шестигранная специальная
Заводской номер
Д24211
Количество на модель
4
№
43
Название детали
Палец
Заводской номер
Д24212
Количество на модель
4
№
44
Название детали
Болт
Заводской номер
М8-6gх16.88
Количество на модель
2
№
45
Название детали
Болт
Заводской номер
М8-6gх20.88
Количество на модель
4
№
46
Название детали
Винт
Заводской номер
М8-6gх25.88
Количество на модель
12
№
47
Название детали
Болт
Заводской номер
М8-6gх35.88
Количество на модель
2
№
48
Название детали
Болт
Заводской номер
М10-6gх25.56
Количество на модель
4
№
49
Название детали
Болт
Заводской номер
М10-6gх60.56
Количество на модель
4
№
50
Название детали
Болт
Заводской номер
М12-6gх35.88
Количество на модель
4
№
51
Название детали
Винт
Заводской номер
В1М16-6gх16.56
Количество на модель
1
№
52
Название детали
Гайка
Заводской номер
М6-6Н.6
Количество на модель
1
№
53
Название детали
Орех
Заводской номер
М8-6Н.6
Количество на модель
4
№
54
Название детали
Пробка
Заводской номер
КГ1/8"
Количество на модель
2
№
55
Название детали
Пробка
Заводской номер
КГ1/4"
Количество на модель
1
№
56
Название детали
Хомут стяжной
Заводской номер
А23-02.160
Количество на модель
6
№
57
Название детали
Свеча зажигания
Заводской номер
АН-4
Количество на модель
1
№
58
Название детали
Шайба
Заводской номер
665Г05
Количество на модель
1
№
59
Название детали
Шайба
Заводской номер
865Г05
Количество на модель
24
№
60
Название детали
Шайба
Заводской номер
1065Г05
Количество на модель
12
№
61
Название детали
Шайба
Заводской номер
1265Г05
Количество на модель
4
№
62
Название детали
Шайба
Заводской номер
8х1,5.04.05
Количество на модель
6
№
63
Название детали
Шайба
Заводской номер
10х2.01.05
Количество на модель
4
№
64
Название детали
Шайба
Заводской номер
12х2.04.05
Количество на модель
2
№
65
Название детали
Шпилька ГОСТ 22034-76
Заводской номер
М8х20.56
Количество на модель
4
№
66
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Патрубок головки | 66-20106.00 | |||||||
| Пробка | КГ3/4" | |||||||
| 1 | Кран | 60-20005.00 | 1 | 1 | 1 | |||
| 2 | Труба | 60-20008.41 | 1 | 1 | 2 | |||
| 3 | Патрубок | 60-20102.40 | 1 | 1 | 3 | |||
| 4 | Прокладка | 60-20103.00 | 1 | 1 | 4 | |||
| 5 | Прокладка | 60-20108.00 | 1 | 1 | 5 | |||
| 6 | Патрубок | 60-20109.31 | 1 | 1 | 6 | |||
| 7 | Зацеп | 60-20125.03 | 1 | 1 | 7 | |||
| 8 | Шланг соединительный | 60-20112.00 | 3 | 3 | 8 | |||
| 9 | Хомут | 60-15178.00 | 1 | 1 | 9 | |||
| 10 | Цилиндр | 350.01.040.00 | 1 | 1 | 10 | |||
| 11 | Головка цилиндра | 350.01.080.00 | 1 | 1 | 11 | |||
| 12 | Кронштейн | 350.01.090.01 | 1 | 1 | 12 | |||
| 13 | Картер маховика | 350.01.002.01 | 1 | 1 | 13 | |||
| 14 | Крышка картера маховика | 350.01.003.01 | 1 | 1 | 14 | |||
| 15 | Головка цилиндра | 350.01.004.00 | 1 | 1 | 15 | |||
| 16 | Цилиндр | 350.01.005.00 | 1 | 1 | 16 | |||
| 17 | Кронштейн | 350.01.013.20 | 1 | 1 | 17 | |||
| 18 | Прижим | 350.01.016.10 | 1 | 1 | 18 | |||
| 19 | Кронштейн | 350.01.017.20 | 1 | 1 | 19 | |||
| 20 | Патрубок головки | 72-20106.00 | 1 | 1 | 20 | |||
| 21 | Патрубок выхлопной | 72-20.131.01 | 1 | 1 | 21 | |||
| 22 | Фланец | 72-20.132.00 | 2 | 2 | 22 | |||
| 23 | Кольцо | 72-20.133.01 | 10 | 10 | 23 | |||
| 24 | Труба | 72-20.134.00 | 1 | 1 | 24 | |||
| 25 | Картер | 75-24.014-1-01 | 1 | 1 | 25 | |||
| 26 | Картер (задняя половина) | 75-24.102-1 | 1 | 1 | 26 | |||
| 27 | Колпачок | 54.24.445Б | 1 | 1 | 27 | |||
| 28 | Краник заливной | Д24С09Б | 1 | 1 | 28 | |||
| 29 | Прокладка головки | Д24С18А | 1 | 1 | 29 | |||
| 30 | Картер (передняя половина) | Д24001Г-01 | 1 | 1 | 30 | |||
| 31 | Плита промежуточная | Д24072А | 1 | 1 | 31 | |||
| 31 | Прокладка глушителя | Д24051 | 1 | 1 | 31 | |||
| 32 | Прокладка | Д24073 | 1 | 1 | 32 | |||
| 33 | Провод высокого напряжения | Д24079 | 1 | 1 | 33 | |||
| 34 | Шпилька | Д24081 | 4 | 4 | 34 | |||
| 35 | Гайка шпилька | Д24082 | 4 | 4 | 35 | |||
| 36 | Прокладка карбюратора | Д24093 | 3 | 3 | 36 | |||
| 37 | Пластинка крепления провода | Д24122А | 1 | 1 | 37 | |||
| 38 | Втулка провода высокого напряжения | Д24123 | 1 | 1 | 38 | |||
| 39 | Прокладка картера | Д24145 | 1 | 1 | 39 | |||
| 40 | Прокладка цилиндра | Д24146 | 1 | 1 | 40 | |||
| 41 | Заглушка | Д24205 | 1 | 1 | 41 | |||
| 42 | Шпилька крепления цилиндра | Д24210 | 4 | 4 | 42 | |||
| 43 | Гайка шестигранная специальная | Д24211 | 4 | 4 | 43 | |||
| 44 | Палец | Д24212 | 4 | 4 | 44 | |||
| 45 | Болт | М8-6gх16.88 | 2 | 2 | 45 | |||
| 46 | Болт | М8-6gх20.88 | 4 | 4 | 46 | |||
| 47 | Винт | М8-6gх25.88 | 12 | 12 | 47 | |||
| 48 | Болт | М8-6gх35.88 | 2 | 2 | 48 | |||
| 49 | Болт | М10-6gх25.56 | 4 | 4 | 49 | |||
| 50 | Болт | М10-6gх60.56 | 4 | 4 | 50 | |||
| 51 | Болт | М12-6gх35.88 | 4 | 4 | 51 | |||
| 52 | Винт | В1М16-6gх16.56 | 1 | 1 | 52 | |||
| 53 | Гайка | М6-6Н.6 | 1 | 1 | 53 | |||
| 54 | Орех | М8-6Н.6 | 4 | 4 | 54 | |||
| 55 | Пробка | КГ1/8" | 2 | 2 | 55 | |||
| 56 | Пробка | КГ1/4" | 1 | 1 | 56 | |||
| 57 | Хомут стяжной | А23-02.160 | 6 | 6 | 57 | |||
| 58 | Свеча зажигания | АН-4 | 1 | 1 | 58 | |||
| 59 | Шайба | 665Г05 | 1 | 1 | 59 | |||
| 60 | Шайба | 865Г05 | 24 | 24 | 60 | |||
| 61 | Шайба | 1065Г05 | 12 | 12 | 61 | |||
| 62 | Шайба | 1265Г05 | 4 | 4 | 62 | |||
| 63 | Шайба | 8х1,5.04.05 | 6 | 6 | 63 | |||
| 64 | Шайба | 10х2.01.05 | 4 | 4 | 64 | |||
| 65 | Шайба | 12х2.04.05 | 2 | 2 | 65 | |||
| 66 | Шпилька ГОСТ 22034-76 | М8х20.56 | 4 | 4 | 66 |
