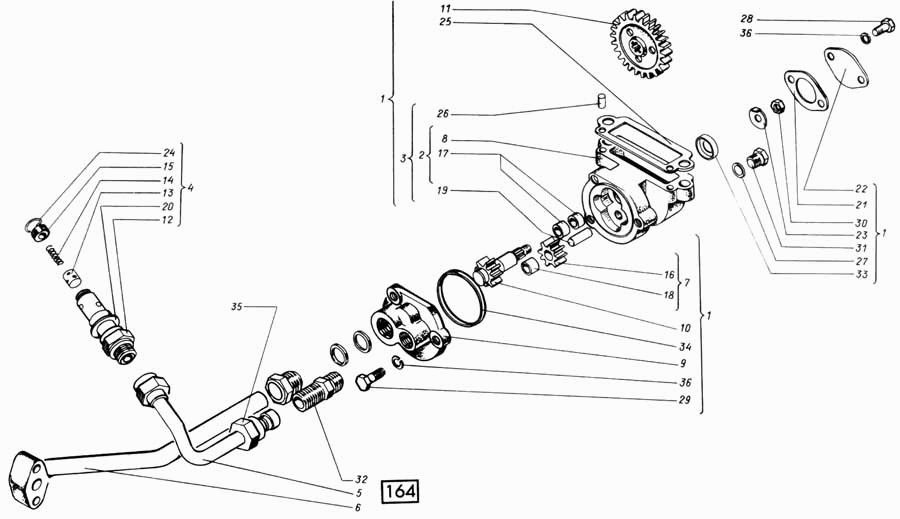

Система предпусковой прокачки масла СМД-60, -62, -64, -66, -72
100%
Название детали
Прокладка
Заводской номер
60-26128.10
Количество на модель
2
№
Название детали
Трубка подводящая
Заводской номер
60-26110.20
Количество на модель
1
№
Название детали
Хомут стяжной
Заводской номер
Н-66С8
Количество на модель
2
№
Название детали
Шланг соединительный
Заводской номер
60-26116.00
Количество на модель
1
№
Название детали
Насос предпусковой прокачки масла
Заводской номер
60-26002.20
Количество на модель
1
№
1
Название детали
Корпус
Заводской номер
60-26003.10
Количество на модель
1
№
2
Название детали
Корпус
Заводской номер
60-26004.10
Количество на модель
1
№
3
Название детали
Клапан обратный
Заводской номер
60-26006.00
Количество на модель
1
№
4
Название детали
Трубка подводящая
Заводской номер
60-26007.10
Количество на модель
1
№
5
Название детали
Трубка заборная
Заводской номер
60-26008.40
Количество на модель
1
№
6
Название детали
Колесо зубчатое
Заводской номер
60-26010.00
Количество на модель
1
№
7
Название детали
Корпус
Заводской номер
60-26101.20
Количество на модель
1
№
8
Название детали
Крышка
Заводской номер
60-26102.21
Количество на модель
1
№
9
Название детали
Колесо зубчатое
Заводской номер
60-26103.20
Количество на модель
1
№
10
Название детали
Колесо зубчатое
Заводской номер
60-26104.20
Количество на модель
1
№
11
Название детали
Корпус клапана
Заводской номер
60-26106.10
Количество на модель
1
№
12
Название детали
Плунжер
Заводской номер
60-26107.00
Количество на модель
1
№
13
Название детали
Пружина
Заводской номер
60-26108.00
Количество на модель
1
№
14
Название детали
Упор регулировочный
Заводской номер
60-26109.10
Количество на модель
1
№
15
Название детали
Колесо зубчатое
Заводской номер
60-26112.10
Количество на модель
1
№
16
Название детали
Втулка
Заводской номер
60-26113.00
Количество на модель
3
№
17
Название детали
Втулка
Заводской номер
60-26114.10
Количество на модель
1
№
18
Название детали
Ось
Заводской номер
60-26115.10
Количество на модель
1
№
19
Название детали
Прокладка
Заводской номер
60-26117.00
Количество на модель
1
№
20
Название детали
Прокладка
Заводской номер
60-26118.10
Количество на модель
1
№
21
Название детали
Крышка
Заводской номер
60-26119.11
Количество на модель
1
№
22
Название детали
Шайба стопорная
Заводской номер
60-26120.00
Количество на модель
1
№
23
Название детали
Кольцо стопорное
Заводской номер
60-26126.00
Количество на модель
1
№
24
Название детали
Прокладка
Заводской номер
60-26131.00
Количество на модель
1
№
25
Название детали
Палец
Заводской номер
60-2614000
Количество на модель
2
№
26
Название детали
прокладка
Заводской номер
СМД7-1539А
Количество на модель
1
№
27
Название детали
Болт
Заводской номер
М8-6gх2088
Количество на модель
3
№
28
Название детали
Болт
Заводской номер
М8-6gх2588
Количество на модель
5
№
29
Название детали
Гайка
Заводской номер
М10-6Н6
Количество на модель
1
№
30
Название детали
Пробка резьбовая
Заводской номер
Н-5889
Количество на модель
1
№
31
Название детали
Проходник ввертный
Заводской номер
14-22
Количество на модель
1
№
32
Название детали
Манжета, х
Заводской номер
1,2-15х30-1
Количество на модель
1
№
33
Название детали
Кольцо
Заводской номер
071-077-36-2-2
Количество на модель
1
№
34
Название детали
Ниппель
Заводской номер
1-14-22
Количество на модель
2
№
35
Название детали
Шайба
Заводской номер
865Г05
Количество на модель
8
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Прокладка | 60-26128.10 | 2 | 2 | |||||
| Трубка подводящая | 60-26110.20 | 1 | 1 | |||||
| Хомут стяжной | Н-66С8 | 2 | 2 | |||||
| Шланг соединительный | 60-26116.00 | 1 | 1 | |||||
| 1 | Насос предпусковой прокачки масла | 60-26002.20 | 1 | 1 | 1 | |||
| 2 | Корпус | 60-26003.10 | 1 | 1 | 2 | |||
| 3 | Корпус | 60-26004.10 | 1 | 1 | 3 | |||
| 4 | Клапан обратный | 60-26006.00 | 1 | 1 | 4 | |||
| 5 | Трубка подводящая | 60-26007.10 | 1 | 1 | 5 | |||
| 6 | Трубка заборная | 60-26008.40 | 1 | 1 | 6 | |||
| 7 | Колесо зубчатое | 60-26010.00 | 1 | 1 | 7 | |||
| 8 | Корпус | 60-26101.20 | 1 | 1 | 8 | |||
| 9 | Крышка | 60-26102.21 | 1 | 1 | 9 | |||
| 10 | Колесо зубчатое | 60-26103.20 | 1 | 1 | 10 | |||
| 11 | Колесо зубчатое | 60-26104.20 | 1 | 1 | 11 | |||
| 12 | Корпус клапана | 60-26106.10 | 1 | 1 | 12 | |||
| 13 | Плунжер | 60-26107.00 | 1 | 1 | 13 | |||
| 14 | Пружина | 60-26108.00 | 1 | 1 | 14 | |||
| 15 | Упор регулировочный | 60-26109.10 | 1 | 1 | 15 | |||
| 16 | Колесо зубчатое | 60-26112.10 | 1 | 1 | 16 | |||
| 17 | Втулка | 60-26113.00 | 3 | 3 | 17 | |||
| 18 | Втулка | 60-26114.10 | 1 | 1 | 18 | |||
| 19 | Ось | 60-26115.10 | 1 | 1 | 19 | |||
| 20 | Прокладка | 60-26117.00 | 1 | 1 | 20 | |||
| 21 | Прокладка | 60-26118.10 | 1 | 1 | 21 | |||
| 22 | Крышка | 60-26119.11 | 1 | 1 | 22 | |||
| 23 | Шайба стопорная | 60-26120.00 | 1 | 1 | 23 | |||
| 24 | Кольцо стопорное | 60-26126.00 | 1 | 1 | 24 | |||
| 25 | Прокладка | 60-26131.00 | 1 | 1 | 25 | |||
| 26 | Палец | 60-2614000 | 2 | 2 | 26 | |||
| 27 | прокладка | СМД7-1539А | 1 | 1 | 27 | |||
| 28 | Болт | М8-6gх2088 | 3 | 3 | 28 | |||
| 29 | Болт | М8-6gх2588 | 5 | 5 | 29 | |||
| 30 | Гайка | М10-6Н6 | 1 | 1 | 30 | |||
| 31 | Пробка резьбовая | Н-5889 | 1 | 1 | 31 | |||
| 32 | Проходник ввертный | 14-22 | 1 | 1 | 32 | |||
| 33 | Манжета, х | 1,2-15х30-1 | 1 | 1 | 33 | |||
| 34 | Кольцо | 071-077-36-2-2 | 1 | 1 | 34 | |||
| 35 | Ниппель | 1-14-22 | 2 | 2 | 35 | |||
| 36 | Шайба | 865Г05 | 8 | 8 | 36 |
