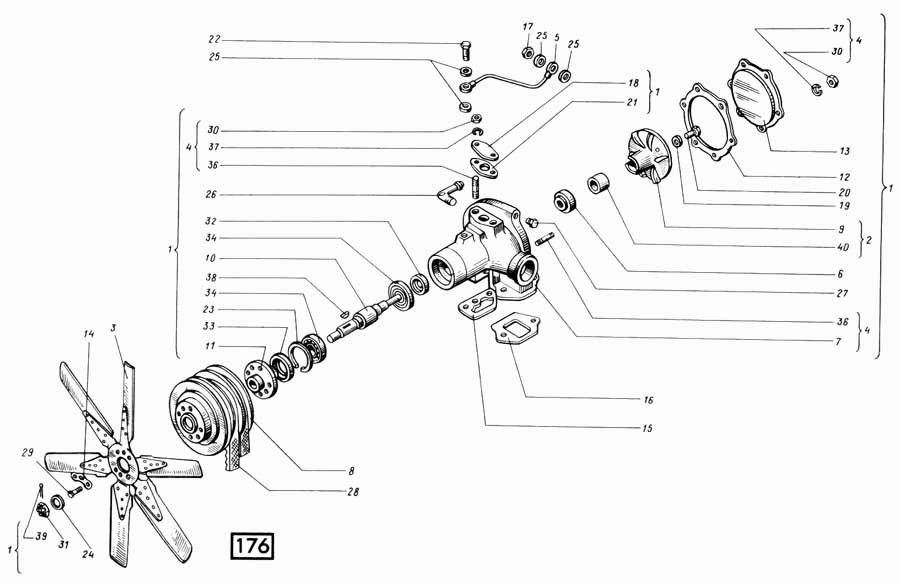

Насос водяной СМД-60, -62, -64, -66, -72
100%
Название детали
Вентилятор
Заводской номер
72-13010.02
Количество на модель
№
Название детали
Насос водяной
Заводской номер
72-13002.00
Количество на модель
№
Название детали
Ниппель конечный
Заводской номер
60-13180.00
Количество на модель
№
Название детали
Хомут стяжной
Заводской номер
60-29012.00
Количество на модель
№
Название детали
Шланг соединительный
Заводской номер
60-13150.00
Количество на модель
№
Название детали
Насос водяной
Заводской номер
72-13002.00-01
Количество на модель
1
№
1
Название детали
Крыльчатка
Заводской номер
72-13003.00
Количество на модель
1
№
2
Название детали
Вентилятор
Заводской номер
60-13010.12
Количество на модель
1
№
3
Название детали
корпус
Заводской номер
72-13023.00
Количество на модель
1
№
4
Название детали
Трубка
Заводской номер
60-13024.01
Количество на модель
1
№
5
Название детали
Сальник
Заводской номер
01-13С9
Количество на модель
1
№
6
Название детали
корпус
Заводской номер
72-13101.00
Количество на модель
1
№
7
Название детали
Шкив вентилятора
Заводской номер
60-13102.40
Количество на модель
1
№
8
Название детали
Крыльчатка
Заводской номер
72-13104.00
Количество на модель
1
№
9
Название детали
Валик водяного насоса
Заводской номер
72-13105.00
Количество на модель
1
№
10
Название детали
Ступица шкива вентилятора
Заводской номер
60-13110.00
Количество на модель
1
№
11
Название детали
прокладка
Заводской номер
60-13130.10
Количество на модель
1
№
12
Название детали
Крышка водяного насоса
Заводской номер
60-13147.20
Количество на модель
1
№
13
Название детали
Стопорная шайба
Заводской номер
60-13157.00
Количество на модель
2
№
14
Название детали
Правая прокладка
Заводской номер
60-13164.00
Количество на модель
1
№
15
Название детали
Прокладка левая
Заводской номер
60-13167.00
Количество на модель
1
№
16
Название детали
Колпачковая гайка
Заводской номер
60-13169.00
Количество на модель
1
№
17
Название детали
Фланец
Заводской номер
60-13171.00
Количество на модель
1
№
18
Название детали
Шайба
Заводской номер
72-13173.00
Количество на модель
1
№
19
Название детали
Болт
Заводской номер
72-13175.00
Количество на модель
1
№
20
Название детали
прокладка
Заводской номер
60-23110.00
Количество на модель
1
№
21
Название детали
Болт зажимной
Заводской номер
60-15190.00
Количество на модель
1
№
22
Название детали
Кольцо Б
Заводской номер
14-1359-1
Количество на модель
1
№
23
Название детали
Шайба
Заводской номер
14-1362
Количество на модель
1
№
24
Название детали
прокладка
Заводской номер
СМД7-1591А
Количество на модель
4
№
25
Название детали
Угольник конечный
Заводской номер
60-29134.00
Количество на модель
1
№
26
Название детали
Заглушка
Заводской номер
60-01207.00
Количество на модель
1
№
27
Название детали
Ремень зубчатый
Заводской номер
11-16х11-1450
Количество на модель
2
№
28
Название детали
Болт
Заводской номер
М12х1,25-6gх55.88
Количество на модель
6
№
29
Название детали
Орех
Заводской номер
М8-6Н.6
Количество на модель
8
№
30
Название детали
Орех
Заводской номер
М18х1,5-6Н.6
Количество на модель
1
№
31
Название детали
Манжета
Заводской номер
1.2-20х40-1
Количество на модель
1
№
32
Название детали
Манжета
Заводской номер
1.2-45х65-1
Количество на модель
1
№
33
Название детали
Подшипник
Заводской номер
305
Количество на модель
2
№
34
Название детали
Шпилька
Заводской номер
М8х16.56
Количество на модель
6
№
35
Название детали
Шпилька ГОСТ 22034-76
Заводской номер
М8х20.56
Количество на модель
2
№
36
Название детали
Шайба
Заводской номер
865Г05
Количество на модель
8
№
37
Название детали
Шпонка сегментная
Заводской номер
6х11
Количество на модель
1
№
38
Название детали
Шплинт
Заводской номер
4х28-005
Количество на модель
1
№
39
Название детали
Втулка
Заводской номер
72-13174-00
Количество на модель
№
40
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вентилятор | 72-13010.02 | |||||||
| Насос водяной | 72-13002.00 | |||||||
| Ниппель конечный | 60-13180.00 | |||||||
| Хомут стяжной | 60-29012.00 | |||||||
| Шланг соединительный | 60-13150.00 | |||||||
| 1 | Насос водяной | 72-13002.00-01 | 1 | 1 | 1 | |||
| 2 | Крыльчатка | 72-13003.00 | 1 | 1 | 2 | |||
| 3 | Вентилятор | 60-13010.12 | 1 | 1 | 3 | |||
| 4 | корпус | 72-13023.00 | 1 | 1 | 4 | |||
| 5 | Трубка | 60-13024.01 | 1 | 1 | 5 | |||
| 6 | Сальник | 01-13С9 | 1 | 1 | 6 | |||
| 7 | корпус | 72-13101.00 | 1 | 1 | 7 | |||
| 8 | Шкив вентилятора | 60-13102.40 | 1 | 1 | 8 | |||
| 9 | Крыльчатка | 72-13104.00 | 1 | 1 | 9 | |||
| 10 | Валик водяного насоса | 72-13105.00 | 1 | 1 | 10 | |||
| 11 | Ступица шкива вентилятора | 60-13110.00 | 1 | 1 | 11 | |||
| 12 | прокладка | 60-13130.10 | 1 | 1 | 12 | |||
| 13 | Крышка водяного насоса | 60-13147.20 | 1 | 1 | 13 | |||
| 14 | Стопорная шайба | 60-13157.00 | 2 | 2 | 14 | |||
| 15 | Правая прокладка | 60-13164.00 | 1 | 1 | 15 | |||
| 16 | Прокладка левая | 60-13167.00 | 1 | 1 | 16 | |||
| 17 | Колпачковая гайка | 60-13169.00 | 1 | 1 | 17 | |||
| 18 | Фланец | 60-13171.00 | 1 | 1 | 18 | |||
| 19 | Шайба | 72-13173.00 | 1 | 1 | 19 | |||
| 20 | Болт | 72-13175.00 | 1 | 1 | 20 | |||
| 21 | прокладка | 60-23110.00 | 1 | 1 | 21 | |||
| 22 | Болт зажимной | 60-15190.00 | 1 | 1 | 22 | |||
| 23 | Кольцо Б | 14-1359-1 | 1 | 1 | 23 | |||
| 24 | Шайба | 14-1362 | 1 | 1 | 24 | |||
| 25 | прокладка | СМД7-1591А | 4 | 4 | 25 | |||
| 26 | Угольник конечный | 60-29134.00 | 1 | 1 | 26 | |||
| 27 | Заглушка | 60-01207.00 | 1 | 1 | 27 | |||
| 28 | Ремень зубчатый | 11-16х11-1450 | 2 | 2 | 28 | |||
| 29 | Болт | М12х1,25-6gх55.88 | 6 | 6 | 29 | |||
| 30 | Орех | М8-6Н.6 | 8 | 8 | 30 | |||
| 31 | Орех | М18х1,5-6Н.6 | 1 | 1 | 31 | |||
| 32 | Манжета | 1.2-20х40-1 | 1 | 1 | 32 | |||
| 33 | Манжета | 1.2-45х65-1 | 1 | 1 | 33 | |||
| 34 | Подшипник | 305 | 2 | 2 | 34 | |||
| 35 | Шпилька | М8х16.56 | 6 | 6 | 35 | |||
| 36 | Шпилька ГОСТ 22034-76 | М8х20.56 | 2 | 2 | 36 | |||
| 37 | Шайба | 865Г05 | 8 | 8 | 37 | |||
| 38 | Шпонка сегментная | 6х11 | 1 | 1 | 38 | |||
| 39 | Шплинт | 4х28-005 | 1 | 1 | 39 | |||
| 40 | Втулка | 72-13174-00 | 40 |
