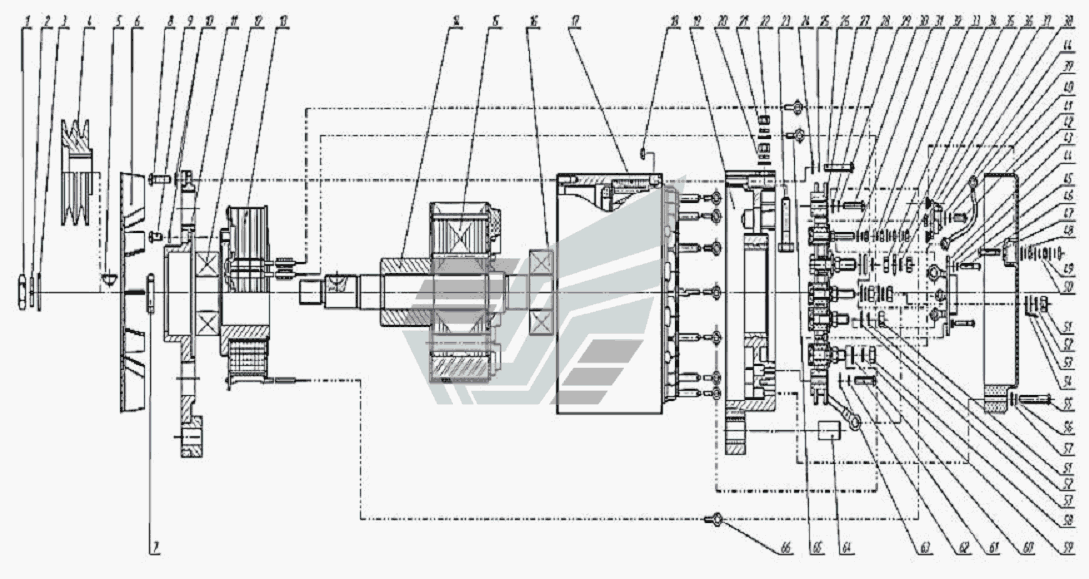

Генератор D B
100%
Название детали
Контргайка
Заводской номер
М18х1,5
Количество на модель
1
№
1
Название детали
Шайба
Заводской номер
18.65Г
Количество на модель
1
№
2
Название детали
Шайба
Заводской номер
ФЭГТ.3700.3771048-03
Количество на модель
1
№
3
Название детали
Шкив
Заводской номер
ГЛЦИ.713444.067
Количество на модель
1
№
4
Название детали
шпонка
Заводской номер
ГЛЦИ.71115.026
Количество на модель
1
№
5
Название детали
Вентилятор
Заводской номер
ФЭГТ.3000.18.00
Количество на модель
1
№
6
Название детали
Втулка дистанционная
Заводской номер
ФЭГТ.3000.00.29
Количество на модель
1
№
7
Название детали
Винт
Заводской номер
М5х20
Количество на модель
6
№
8
Название детали
Винт
Заводской номер
М5х10
Количество на модель
6
№
9
Название детали
Шайба
Заводской номер
5.65Г
Количество на модель
12
№
10
Название детали
Фланец
Заводской номер
ФЭГТ.3000.00.61
Количество на модель
1
№
11
Название детали
Подшипник
Заводской номер
623052RSP696/09
Количество на модель
1
№
12
Название детали
Катушка
Заводской номер
ФЭГТ.3000.01.00
Количество на модель
1
№
13
Название детали
Втулка
Заводской номер
ФЭГТ.3000.00.20
Количество на модель
1
№
14
Название детали
Ротор
Заводской номер
ФЭГТ.3000.17.00
Количество на модель
1
№
15
Название детали
Статор
Заводской номер
ФЭГТ.3000.11.00-04
Количество на модель
1
№
17
Название детали
Гайка
Заводской номер
М4
Количество на модель
7
№
18
Название детали
Щит подшипниковый
Заводской номер
ФЭГТ.3000.12.00
Количество на модель
1
№
19
Название детали
Шайба
Заводской номер
8.01
Количество на модель
2
№
20
Название детали
Шайба
Заводской номер
8.65Г
Количество на модель
2
№
21
Название детали
Гайка
Заводской номер
М8
Количество на модель
2
№
22
Название детали
Болт
Заводской номер
ФЭГТ.3000.00.73
Количество на модель
1
№
23
Название детали
Шайба
Заводской номер
4.01
Количество на модель
7
№
24
Название детали
Шайба
Заводской номер
4.65Г
Количество на модель
7
№
25
Название детали
Винт
Заводской номер
М4х35
Количество на модель
7
№
26
Название детали
Блок выпрямительный
Заводской номер
БПВ72-140-03
Количество на модель
1
№
27
Название детали
Шайба
Заводской номер
5.01
Количество на модель
4
№
31
Название детали
Гайка
Заводской номер
М5
Количество на модель
4
№
33
Название детали
Фильтр
Заводской номер
ФЭГТ.3000.30.00
Количество на модель
1
№
38
Название детали
Перемычка
Заводской номер
ФЭГТ.3000.32.00
Количество на модель
1
№
39
Название детали
Винт установочный
Заводской номер
М4х16
Количество на модель
1
№
41
Название детали
Крышка
Заводской номер
ФЭГТ.3000.00.63
Количество на модель
1
№
42
Название детали
Регулятор напряжения
Заводской номер
7342.3702
Количество на модель
1
№
43
Название детали
Винт
Заводской номер
ГЛЦИ.758164.005
Количество на модель
1
№
47
Название детали
Клемма соединительная
Заводской номер
ГЛЦИ.757461.017
Количество на модель
1
№
54
Название детали
Винт
Заводской номер
М5х35
Количество на модель
4
№
55
Название детали
Винт
Заводской номер
М5х25
Количество на модель
4
№
61
Название детали
Втулка посадочная
Заводской номер
ФЭГТ.3000.00.62
Количество на модель
1
№
64
Название детали
Наконечник
Заводской номер
ГЛЦИ.757461.022-01
Количество на модель
2
№
65
Название детали
Наконечник
Заводской номер
ГЛЦИ.757461.022
Количество на модель
1
№
66
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Контргайка | М18х1,5 | 1 | 1 | 1 | |||
| 2 | Шайба | 18.65Г | 1 | 1 | 2 | |||
| 3 | Шайба | ФЭГТ.3700.3771048-03 | 1 | 1 | 3 | |||
| 4 | Шкив | ГЛЦИ.713444.067 | 1 | 1 | 4 | |||
| 5 | шпонка | ГЛЦИ.71115.026 | 1 | 1 | 5 | |||
| 6 | Вентилятор | ФЭГТ.3000.18.00 | 1 | 1 | 6 | |||
| 7 | Втулка дистанционная | ФЭГТ.3000.00.29 | 1 | 1 | 7 | |||
| 8 | Винт | М5х20 | 6 | 6 | 8 | |||
| 9 | Винт | М5х10 | 6 | 6 | 9 | |||
| 10 | Шайба | 5.65Г | 12 | 12 | 10 | |||
| 11 | Фланец | ФЭГТ.3000.00.61 | 1 | 1 | 11 | |||
| 12 | Подшипник | 623052RSP696/09 | 1 | 1 | 12 | |||
| 13 | Катушка | ФЭГТ.3000.01.00 | 1 | 1 | 13 | |||
| 14 | Втулка | ФЭГТ.3000.00.20 | 1 | 1 | 14 | |||
| 15 | Ротор | ФЭГТ.3000.17.00 | 1 | 1 | 15 | |||
| 17 | Статор | ФЭГТ.3000.11.00-04 | 1 | 1 | 17 | |||
| 18 | Гайка | М4 | 7 | 7 | 18 | |||
| 19 | Щит подшипниковый | ФЭГТ.3000.12.00 | 1 | 1 | 19 | |||
| 20 | Шайба | 8.01 | 2 | 2 | 20 | |||
| 21 | Шайба | 8.65Г | 2 | 2 | 21 | |||
| 22 | Гайка | М8 | 2 | 2 | 22 | |||
| 23 | Болт | ФЭГТ.3000.00.73 | 1 | 1 | 23 | |||
| 24 | Шайба | 4.01 | 7 | 7 | 24 | |||
| 25 | Шайба | 4.65Г | 7 | 7 | 25 | |||
| 26 | Винт | М4х35 | 7 | 7 | 26 | |||
| 27 | Блок выпрямительный | БПВ72-140-03 | 1 | 1 | 27 | |||
| 31 | Шайба | 5.01 | 4 | 4 | 31 | |||
| 33 | Гайка | М5 | 4 | 4 | 33 | |||
| 38 | Фильтр | ФЭГТ.3000.30.00 | 1 | 1 | 38 | |||
| 39 | Перемычка | ФЭГТ.3000.32.00 | 1 | 1 | 39 | |||
| 41 | Винт установочный | М4х16 | 1 | 1 | 41 | |||
| 42 | Крышка | ФЭГТ.3000.00.63 | 1 | 1 | 42 | |||
| 43 | Регулятор напряжения | 7342.3702 | 1 | 1 | 43 | |||
| 47 | Винт | ГЛЦИ.758164.005 | 1 | 1 | 47 | |||
| 54 | Клемма соединительная | ГЛЦИ.757461.017 | 1 | 1 | 54 | |||
| 55 | Винт | М5х35 | 4 | 4 | 55 | |||
| 61 | Винт | М5х25 | 4 | 4 | 61 | |||
| 64 | Втулка посадочная | ФЭГТ.3000.00.62 | 1 | 1 | 64 | |||
| 65 | Наконечник | ГЛЦИ.757461.022-01 | 2 | 2 | 65 | |||
| 66 | Наконечник | ГЛЦИ.757461.022 | 1 | 1 | 66 |
