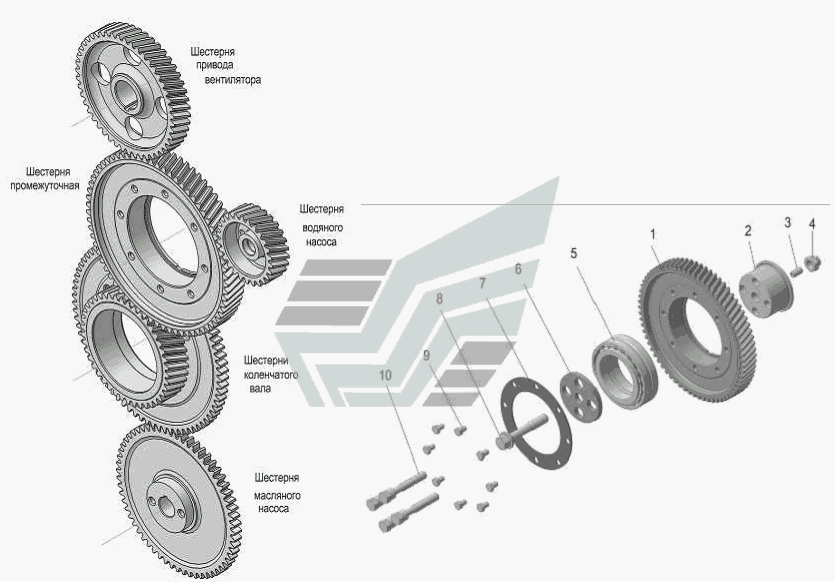

Привод агрегатов, передний торец. Шестерня промежуточная
100%
Название детали
Шестерня промежуточная в сборе
Заводской номер
849.1029100
Количество на модель
1
№
Название детали
Шестерня промежуточная
Заводской номер
849.1029104
Количество на модель
1
№
1
Название детали
Ось промежуточной шестерни со втулкой в сборе
Заводской номер
850.1029083
Количество на модель
1
№
2
Название детали
Ось промежуточной шестерни
Заводской номер
850.1029084
Количество на модель
1
№
2
Название детали
Втулка установочная
Заводской номер
849.1029254
Количество на модель
1
№
3
Название детали
Гайка
Заводской номер
312104-П2
Количество на модель
1
№
4
Название детали
Подшипник 97814-У
Заводской номер
4624535358
Количество на модель
1
№
5
Название детали
Шайба упорная
Заводской номер
850.1029347
Количество на модель
1
№
6
Название детали
Фланец
Заводской номер
850.1029078
Количество на модель
1
№
7
Название детали
Болт крепления шкива
Заводской номер
850.1005062
Количество на модель
1
№
8
Название детали
Болт крепления нижнего картера к блоку цилиндров
Заводской номер
201452-П2
Количество на модель
8
№
9
Название детали
Болт
Заводской номер
310119-П2
Количество на модель
4
№
10
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Шестерня промежуточная в сборе | 849.1029100 | 1 | 1 | |||||
| 1 | Шестерня промежуточная | 849.1029104 | 1 | 1 | 1 | |||
| 2 | Ось промежуточной шестерни со втулкой в сборе | 850.1029083 | 1 | 1 | 2 | |||
| 2 | Ось промежуточной шестерни | 850.1029084 | 1 | 1 | 2 | |||
| 3 | Втулка установочная | 849.1029254 | 1 | 1 | 3 | |||
| 4 | Гайка | 312104-П2 | 1 | 1 | 4 | |||
| 5 | Подшипник 97814-У | 4624535358 | 1 | 1 | 5 | |||
| 6 | Шайба упорная | 850.1029347 | 1 | 1 | 6 | |||
| 7 | Фланец | 850.1029078 | 1 | 1 | 7 | |||
| 8 | Болт крепления шкива | 850.1005062 | 1 | 1 | 8 | |||
| 9 | Болт крепления нижнего картера к блоку цилиндров | 201452-П2 | 8 | 8 | 9 | |||
| 10 | Болт | 310119-П2 | 4 | 4 | 10 |
