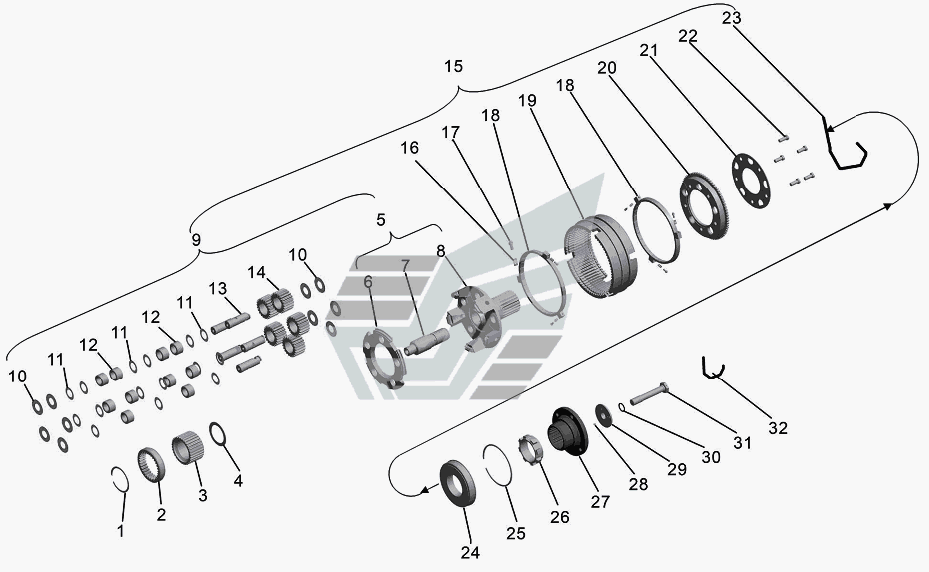

Вал и шестерни демультипликатора коробки передач ТМЗ––, ТМЗ––, ТМЗ––
100%
Название детали
Шестерня коронная
Заводской номер
202.1721354-40
Количество на модель
№
Название детали
Сегмент упорный
Заводской номер
238М.1721356
Количество на модель
№
Название детали
Заклепки
Заводской номер
253844-П
Количество на модель
№
Название детали
Кольцо А
Заводской номер
201.1721390
Количество на модель
№
1
Название детали
Муфта соединительная
Заводской номер
202.1721386
Количество на модель
№
2
Название детали
Шестерня солнечная
Заводской номер
202.1721375-51
Количество на модель
№
3
Название детали
Кольцо торцовое солнечной шестерни
Заводской номер
238М.1721382-11
Количество на модель
№
4
Название детали
Вал выходной в сборе с удлинителем и кольцом торцовым
Заводской номер
238М.1721312-50
Количество на модель
№
5
Название детали
Кольцо торцовое
Заводской номер
201.1721318-40
Количество на модель
№
6
Название детали
Удлинитель вала
Заводской номер
238М.1721314
Количество на модель
№
7
Название детали
Вал выходной
Заводской номер
202.1721315-50
Количество на модель
№
8
Название детали
Вал выходной с сателлитами
Заводской номер
202.1721306-50
Количество на модель
№
9
Название детали
Кольцо торцовое сателлита
Заводской номер
201.1721334
Количество на модель
№
10
Название детали
Втулка промежуточная роликов сателлита
Заводской номер
202.1721340-40
Количество на модель
№
11
Название детали
Ролик III8xAr
Заводской номер
46 9216 0750
Количество на модель
№
12
Название детали
Ось сателлита
Заводской номер
202.1721330-50
Количество на модель
№
13
Название детали
Сателлит
Заводской номер
202.1721325-40
Количество на модель
№
14
Название детали
Вал выходной в сборе
Заводской номер
202.1721300-42
Количество на модель
№
15
Название детали
Пружина
Заводской номер
201.1721164-40
Количество на модель
№
16
Название детали
Штифт фиксатора
Заводской номер
238М. 1721166
Количество на модель
№
17
Название детали
Кольцо фрикционное
Заводской номер
202.1721157-40
Количество на модель
№
18
Название детали
Шестерня коронная
Заводской номер
202.1721350-40
Количество на модель
№
19
Название детали
Муфта зубчатая высшего диапазона
Заводской номер
201.1721180-50
Количество на модель
№
20
Название детали
Кольцо маслонакопителя
Заводской номер
202.1721182-50
Количество на модель
№
21
Название детали
Болт упорный
Заводской номер
310067-П2
Количество на модель
№
22
Название детали
Шплинт х
Заводской номер
258296-П29С
Количество на модель
№
23
Название детали
Подшипник К
Заводской номер
46 1274 5384
Количество на модель
№
24
Название детали
Кольцо стопорное
Заводской номер
200.1701034
Количество на модель
№
25
Название детали
Ротор- индуктор
Заводской номер
239.1708230
Количество на модель
№
26
Название детали
Фланец крепления карданного вала
Заводской номер
238М.1721240-30
Количество на модель
№
27
Название детали
Штифт
Заводской номер
258623-П2
Количество на модель
№
28
Название детали
Шайба
Заводской номер
239.1721243-02
Количество на модель
№
29
Название детали
Шайба
Заводской номер
312392-П2
Количество на модель
№
30
Название детали
Болт Mx-
Заводской номер
239.1721244-02
Количество на модель
№
31
Название детали
Шплинт- проволока
Заводской номер
258282-П
Количество на модель
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Шестерня коронная | 202.1721354-40 | |||||||
| Сегмент упорный | 238М.1721356 | |||||||
| Заклепки | 253844-П | |||||||
| 1 | Кольцо А | 201.1721390 | 1 | |||||
| 2 | Муфта соединительная | 202.1721386 | 2 | |||||
| 3 | Шестерня солнечная | 202.1721375-51 | 3 | |||||
| 4 | Кольцо торцовое солнечной шестерни | 238М.1721382-11 | 4 | |||||
| 5 | Вал выходной в сборе с удлинителем и кольцом торцовым | 238М.1721312-50 | 5 | |||||
| 6 | Кольцо торцовое | 201.1721318-40 | 6 | |||||
| 7 | Удлинитель вала | 238М.1721314 | 7 | |||||
| 8 | Вал выходной | 202.1721315-50 | 8 | |||||
| 9 | Вал выходной с сателлитами | 202.1721306-50 | 9 | |||||
| 10 | Кольцо торцовое сателлита | 201.1721334 | 10 | |||||
| 11 | Втулка промежуточная роликов сателлита | 202.1721340-40 | 11 | |||||
| 12 | Ролик III8xAr | 46 9216 0750 | 12 | |||||
| 13 | Ось сателлита | 202.1721330-50 | 13 | |||||
| 14 | Сателлит | 202.1721325-40 | 14 | |||||
| 15 | Вал выходной в сборе | 202.1721300-42 | 15 | |||||
| 16 | Пружина | 201.1721164-40 | 16 | |||||
| 17 | Штифт фиксатора | 238М. 1721166 | 17 | |||||
| 18 | Кольцо фрикционное | 202.1721157-40 | 18 | |||||
| 19 | Шестерня коронная | 202.1721350-40 | 19 | |||||
| 20 | Муфта зубчатая высшего диапазона | 201.1721180-50 | 20 | |||||
| 21 | Кольцо маслонакопителя | 202.1721182-50 | 21 | |||||
| 22 | Болт упорный | 310067-П2 | 22 | |||||
| 23 | Шплинт х | 258296-П29С | 23 | |||||
| 24 | Подшипник К | 46 1274 5384 | 24 | |||||
| 25 | Кольцо стопорное | 200.1701034 | 25 | |||||
| 26 | Ротор- индуктор | 239.1708230 | 26 | |||||
| 27 | Фланец крепления карданного вала | 238М.1721240-30 | 27 | |||||
| 28 | Штифт | 258623-П2 | 28 | |||||
| 29 | Шайба | 239.1721243-02 | 29 | |||||
| 30 | Шайба | 312392-П2 | 30 | |||||
| 31 | Болт Mx- | 239.1721244-02 | 31 | |||||
| 32 | Шплинт- проволока | 258282-П | 32 |
