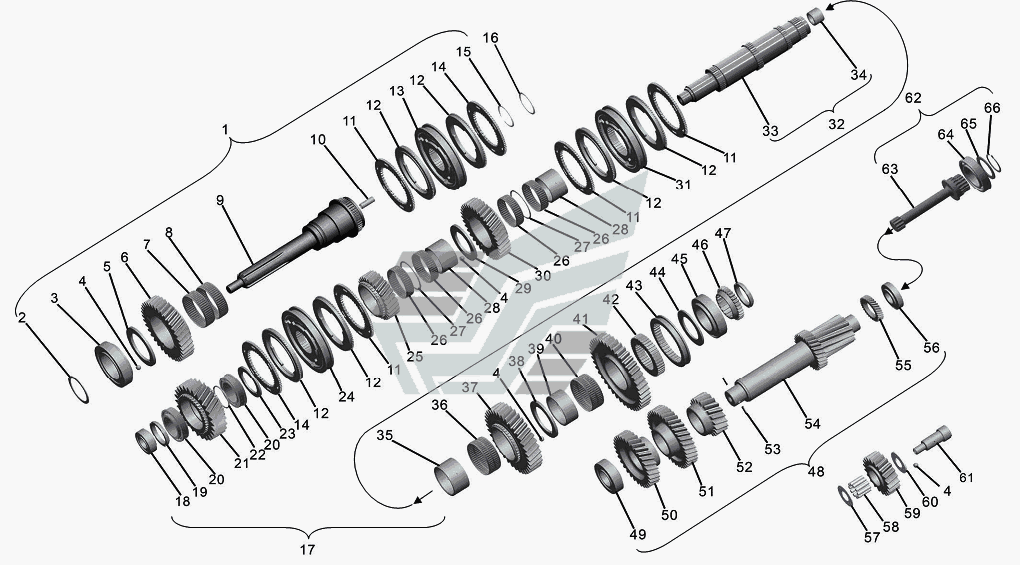

Валы и шестерни коробки передач
100%
Название детали
Вал первичный в сборе
Заводской номер
14.170.1701025
Количество на модель
1
№
1
Название детали
Вал первичный в сборе
Заводской номер
14.170.1701025-10
Количество на модель
№
1
Название детали
Кольцо А
Заводской номер
14.160.1701480
Количество на модель
1
№
2
Название детали
Подшипник роликовый конический
Заводской номер
JHM516849-JHM516810
Количество на модель
1
№
3
Название детали
Мяч B
Заводской номер
14.160.1701481
Количество на модель
4
№
4
Название детали
Упорная шайба
Заводской номер
14.160.1770078
Количество на модель
1
№
5
Название детали
Шестерня делителя
Заводской номер
14.170.1770054
Количество на модель
1
№
6
Название детали
Подшипник
Заводской номер
К 100х108х30F
Количество на модель
1
№
7
Название детали
Подшипник
Заводской номер
К 100х108х20F
Количество на модель
1
№
8
Название детали
Вал первичный
Заводской номер
14.170.1701030
Количество на модель
1
№
9
Название детали
Вал первичный
Заводской номер
14.170.1701030-10
Количество на модель
№
9
Название детали
Трубка маслоотводная первичного вала
Заводской номер
336.1701043
Количество на модель
1
№
10
Название детали
ДИСК СЦЕПЛЕНИЯ
Заводской номер
RC05018010P
Количество на модель
4
№
11
Название детали
Система синхронизации
Заводской номер
RD00316008
Количество на модель
6
№
12
Название детали
Сборка ступицы
Заводской номер
RC00016001P
Количество на модель
1
№
13
Название детали
ДИСК СЦЕПЛЕНИЯ
Заводской номер
RC05018009P
Количество на модель
2
№
14
Название детали
Кольцо А
Заводской номер
14.160.1770206
Количество на модель
1
№
15
Название детали
Кольцо регулировочное
Заводской номер
14.170.1701464
Количество на модель
1
№
16
Название детали
Вал вторичный коробки передач в сборе
Заводской номер
14.170.1701100
Количество на модель
1
№
17
Название детали
Подшипник роликовый конический
Заводской номер
X 33208
Количество на модель
1
№
18
Название детали
Гайка Mx
Заводской номер
14.160.1701483
Количество на модель
1
№
19
Название детали
Подшипник роликовый конический
Заводской номер
Х 33012
Количество на модель
2
№
20
Название детали
Шестерня четвертой передачи
Заводской номер
14.170.1701115
Количество на модель
1
№
21
Название детали
Втулка регулировочная подшипников
Заводской номер
14.160.1701143
Количество на модель
1
№
22
Название детали
Упорная шайба
Заводской номер
14.160.1701482
Количество на модель
1
№
23
Название детали
Сборка ступицы
Заводской номер
RC00016002P
Количество на модель
1
№
24
Название детали
Шестерня третьей передачи вторичного вала
Заводской номер
14.170.1701131
Количество на модель
1
№
25
Название детали
Подшипник
Заводской номер
3К 95х103х26
Количество на модель
4
№
26
Название детали
Втулка проставочная подшипников
Заводской номер
14.160.1701141
Количество на модель
2
№
27
Название детали
Втулка шестерен- й и- й передачи
Заводской номер
14.160.1701139
Количество на модель
2
№
28
Название детали
Упорная шайба
Заводской номер
14.170.1701137
Количество на модель
1
№
29
Название детали
Шестерня второй передачи вторичного вала
Заводской номер
14.170.1701127
Количество на модель
1
№
30
Название детали
Сборка ступицы
Заводской номер
RC00016003P
Количество на модель
1
№
31
Название детали
Вал вторичный со втулкой
Заводской номер
14.170.1701101
Количество на модель
1
№
32
Название детали
Вал вторичный
Заводской номер
14.170.1701105
Количество на модель
1
№
33
Название детали
Втулка опоры выходного вала
Заводской номер
14.160.1721319
Количество на модель
1
№
34
Название детали
Втулка шестерни первой передачи
Заводской номер
14.160.1701138
Количество на модель
1
№
35
Название детали
Подшипник
Заводской номер
3КК 95х103х50
Количество на модель
1
№
36
Название детали
Шестерня первой передачи вторичного вала
Заводской номер
14.170.1701112
Количество на модель
1
№
37
Название детали
Упорная шайба
Заводской номер
14.160.1701137
Количество на модель
1
№
38
Название детали
Втулка шестерни
Заводской номер
14.160.1701278
Количество на модель
1
№
39
Название детали
Подшипник
Заводской номер
3КК 95х103х40
Количество на модель
1
№
40
Название детали
Шестерня заднего хода вторичного вала
Заводской номер
14.170.1701140
Количество на модель
1
№
41
Название детали
Ступица муфты включения заднего хода
Заводской номер
14.160.1701288
Количество на модель
1
№
42
Название детали
Муфта включения заднего хода
Заводской номер
14.160.1701280
Количество на модель
1
№
43
Название детали
Упорная шайба
Заводской номер
14.160.1701144
Количество на модель
1
№
44
Название детали
Подшипник роликовый конический
Заводской номер
Х 32215
Количество на модель
1
№
45
Название детали
Муфта
Заводской номер
14.160.1721380
Количество на модель
1
№
46
Название детали
Гайка Mx
Заводской номер
14.160.1721381
Количество на модель
1
№
47
Название детали
Вал промежуточный в сборе
Заводской номер
14.170.1701047
Количество на модель
1
№
48
Название детали
Подшипник роликовый конический
Заводской номер
XLA33211-Y33211
Количество на модель
1
№
49
Название детали
Шестерня привода делителя
Заводской номер
14.170.1770216
Количество на модель
1
№
50
Название детали
Шестерня четвертой передачи промежуточного вала
Заводской номер
14.170.1701055
Количество на модель
1
№
51
Название детали
Шестерня третьей передачи промежуточного вала
Заводской номер
14.170.1701051
Количество на модель
1
№
52
Название детали
Ролик х
Заводской номер
14.160.1701502
Количество на модель
2
№
53
Название детали
Вал промежуточный
Заводской номер
14.170.1701048
Количество на модель
1
№
54
Название детали
Механизм отбора мощности
Заводской номер
14.160.1701057
Количество на модель
1
№
55
Название детали
Подшипник роликовый конический
Заводской номер
Х 30310
Количество на модель
1
№
56
Название детали
Упорная шайба
Заводской номер
14.160.1701093
Количество на модель
1
№
57
Название детали
Подшипник
Заводской номер
64907К
Количество на модель
1
№
58
Название детали
Шестерня промежуточная заднего хода
Заводской номер
14.170.1701082
Количество на модель
1
№
59
Название детали
Шайба задняя
Заводской номер
14.160.1701087
Количество на модель
1
№
60
Название детали
Ось промежуточной шестерни
Заводской номер
14.160.1701092
Количество на модель
1
№
61
Название детали
Вал отбора мощности
Заводской номер
09.130.1721425
Количество на модель
1
№
62
Название детали
Вал отбора мощности
Заводской номер
09.130.1721428
Количество на модель
1
№
63
Название детали
Подшипник шариковый
Заводской номер
211К
Количество на модель
1
№
64
Название детали
Кольцо упорное
Заводской номер
201.1701406
Количество на модель
1
№
65
Название детали
Кольцо А
Заводской номер
841.1029588
Количество на модель
1
№
66
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вал первичный в сборе | 14.170.1701025 | 1 | 1 | 1 | |||
| 1 | Вал первичный в сборе | 14.170.1701025-10 | 1 | |||||
| 2 | Кольцо А | 14.160.1701480 | 1 | 1 | 2 | |||
| 3 | Подшипник роликовый конический | JHM516849-JHM516810 | 1 | 1 | 3 | |||
| 4 | Мяч B | 14.160.1701481 | 4 | 4 | 4 | |||
| 5 | Упорная шайба | 14.160.1770078 | 1 | 1 | 5 | |||
| 6 | Шестерня делителя | 14.170.1770054 | 1 | 1 | 6 | |||
| 7 | Подшипник | К 100х108х30F | 1 | 1 | 7 | |||
| 8 | Подшипник | К 100х108х20F | 1 | 1 | 8 | |||
| 9 | Вал первичный | 14.170.1701030 | 1 | 1 | 9 | |||
| 9 | Вал первичный | 14.170.1701030-10 | 9 | |||||
| 10 | Трубка маслоотводная первичного вала | 336.1701043 | 1 | 1 | 10 | |||
| 11 | ДИСК СЦЕПЛЕНИЯ | RC05018010P | 4 | 4 | 11 | |||
| 12 | Система синхронизации | RD00316008 | 6 | 6 | 12 | |||
| 13 | Сборка ступицы | RC00016001P | 1 | 1 | 13 | |||
| 14 | ДИСК СЦЕПЛЕНИЯ | RC05018009P | 2 | 2 | 14 | |||
| 15 | Кольцо А | 14.160.1770206 | 1 | 1 | 15 | |||
| 16 | Кольцо регулировочное | 14.170.1701464 | 1 | 1 | 16 | |||
| 17 | Вал вторичный коробки передач в сборе | 14.170.1701100 | 1 | 1 | 17 | |||
| 18 | Подшипник роликовый конический | X 33208 | 1 | 1 | 18 | |||
| 19 | Гайка Mx | 14.160.1701483 | 1 | 1 | 19 | |||
| 20 | Подшипник роликовый конический | Х 33012 | 2 | 2 | 20 | |||
| 21 | Шестерня четвертой передачи | 14.170.1701115 | 1 | 1 | 21 | |||
| 22 | Втулка регулировочная подшипников | 14.160.1701143 | 1 | 1 | 22 | |||
| 23 | Упорная шайба | 14.160.1701482 | 1 | 1 | 23 | |||
| 24 | Сборка ступицы | RC00016002P | 1 | 1 | 24 | |||
| 25 | Шестерня третьей передачи вторичного вала | 14.170.1701131 | 1 | 1 | 25 | |||
| 26 | Подшипник | 3К 95х103х26 | 4 | 4 | 26 | |||
| 27 | Втулка проставочная подшипников | 14.160.1701141 | 2 | 2 | 27 | |||
| 28 | Втулка шестерен- й и- й передачи | 14.160.1701139 | 2 | 2 | 28 | |||
| 29 | Упорная шайба | 14.170.1701137 | 1 | 1 | 29 | |||
| 30 | Шестерня второй передачи вторичного вала | 14.170.1701127 | 1 | 1 | 30 | |||
| 31 | Сборка ступицы | RC00016003P | 1 | 1 | 31 | |||
| 32 | Вал вторичный со втулкой | 14.170.1701101 | 1 | 1 | 32 | |||
| 33 | Вал вторичный | 14.170.1701105 | 1 | 1 | 33 | |||
| 34 | Втулка опоры выходного вала | 14.160.1721319 | 1 | 1 | 34 | |||
| 35 | Втулка шестерни первой передачи | 14.160.1701138 | 1 | 1 | 35 | |||
| 36 | Подшипник | 3КК 95х103х50 | 1 | 1 | 36 | |||
| 37 | Шестерня первой передачи вторичного вала | 14.170.1701112 | 1 | 1 | 37 | |||
| 38 | Упорная шайба | 14.160.1701137 | 1 | 1 | 38 | |||
| 39 | Втулка шестерни | 14.160.1701278 | 1 | 1 | 39 | |||
| 40 | Подшипник | 3КК 95х103х40 | 1 | 1 | 40 | |||
| 41 | Шестерня заднего хода вторичного вала | 14.170.1701140 | 1 | 1 | 41 | |||
| 42 | Ступица муфты включения заднего хода | 14.160.1701288 | 1 | 1 | 42 | |||
| 43 | Муфта включения заднего хода | 14.160.1701280 | 1 | 1 | 43 | |||
| 44 | Упорная шайба | 14.160.1701144 | 1 | 1 | 44 | |||
| 45 | Подшипник роликовый конический | Х 32215 | 1 | 1 | 45 | |||
| 46 | Муфта | 14.160.1721380 | 1 | 1 | 46 | |||
| 47 | Гайка Mx | 14.160.1721381 | 1 | 1 | 47 | |||
| 48 | Вал промежуточный в сборе | 14.170.1701047 | 1 | 1 | 48 | |||
| 49 | Подшипник роликовый конический | XLA33211-Y33211 | 1 | 1 | 49 | |||
| 50 | Шестерня привода делителя | 14.170.1770216 | 1 | 1 | 50 | |||
| 51 | Шестерня четвертой передачи промежуточного вала | 14.170.1701055 | 1 | 1 | 51 | |||
| 52 | Шестерня третьей передачи промежуточного вала | 14.170.1701051 | 1 | 1 | 52 | |||
| 53 | Ролик х | 14.160.1701502 | 2 | 2 | 53 | |||
| 54 | Вал промежуточный | 14.170.1701048 | 1 | 1 | 54 | |||
| 55 | Механизм отбора мощности | 14.160.1701057 | 1 | 1 | 55 | |||
| 56 | Подшипник роликовый конический | Х 30310 | 1 | 1 | 56 | |||
| 57 | Упорная шайба | 14.160.1701093 | 1 | 1 | 57 | |||
| 58 | Подшипник | 64907К | 1 | 1 | 58 | |||
| 59 | Шестерня промежуточная заднего хода | 14.170.1701082 | 1 | 1 | 59 | |||
| 60 | Шайба задняя | 14.160.1701087 | 1 | 1 | 60 | |||
| 61 | Ось промежуточной шестерни | 14.160.1701092 | 1 | 1 | 61 | |||
| 62 | Вал отбора мощности | 09.130.1721425 | 1 | 1 | 62 | |||
| 63 | Вал отбора мощности | 09.130.1721428 | 1 | 1 | 63 | |||
| 64 | Подшипник шариковый | 211К | 1 | 1 | 64 | |||
| 65 | Кольцо упорное | 201.1701406 | 1 | 1 | 65 | |||
| 66 | Кольцо А | 841.1029588 | 1 | 1 | 66 |
