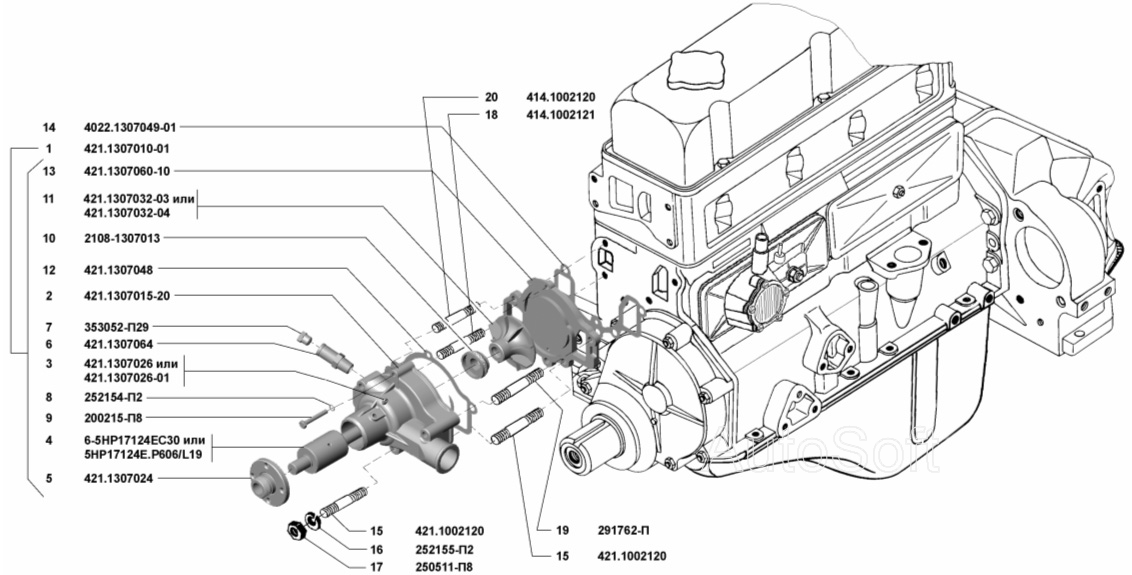

Насос водяной
100%
Название детали
Насос системы охлаждения в сборе
Заводской номер
421.1307010-01
Количество на модель
1
№
1
Название детали
Корпус водяного насоса
Заводской номер
421.1307015-20
Количество на модель
1
№
2
Название детали
Фиксатор подшипника водяного насоса
Заводской номер
421.1307026
Количество на модель
1
№
3
Название детали
Фиксатор подшипника
Заводской номер
421.1307026-01
Количество на модель
1
№
3
Название детали
Подшипник шарико- роликовый радиальный специальный
Заводской номер
5HP17124E.P606/L19
Количество на модель
1
№
4
Название детали
Подшипник водяного насоса
Заводской номер
6-5НР17124ЕС30
Количество на модель
1
№
4
Название детали
Ступица водяного насоса
Заводской номер
421.1307024
Количество на модель
1
№
5
Название детали
Штуцер отопителя
Заводской номер
421.1307064
Количество на модель
1
№
6
Название детали
Пробка К"
Заводской номер
353052-П29
Количество на модель
1
№
7
Название детали
Шайба 6Л ОСТ 37.001.115-75
Заводской номер
252154-П2
Количество на модель
1
№
8
Название детали
Болт М6х40
Заводской номер
200215-П8
Количество на модель
1
№
9
Название детали
Сальник насоса
Заводской номер
2108-1307013
Количество на модель
1
№
10
Название детали
Крыльчатка насоса в сборе
Заводской номер
421.1307032-03
Количество на модель
1
№
11
Название детали
Крыльчатка водяного насоса в сборе
Заводской номер
421.1307032-04
Количество на модель
1
№
11
Название детали
Прокладка корпуса насоса
Заводской номер
421.1307048
Количество на модель
1
№
12
Название детали
Крышка корпуса насоса
Заводской номер
421.1307060-10
Количество на модель
1
№
13
Название детали
Прокладка насоса
Заводской номер
4022.1307049-01
Количество на модель
1
№
14
Название детали
Шпилька Мхх
Заводской номер
421.1002120
Количество на модель
2
№
15
Название детали
Шайба 8Л ОСТ 37.001.115-75
Заводской номер
252155-П2
Количество на модель
5
№
16
Название детали
Гайка М8
Заводской номер
250511-П8
Количество на модель
5
№
17
Название детали
Шпилька Мхх
Заводской номер
414.1002121
Количество на модель
1
№
18
Название детали
Шпилька М8х1х75 крепления выпускной трубы
Заводской номер
291762-П
Количество на модель
1
№
19
Название детали
Шпилька М8х1х45
Заводской номер
414.1002120
Количество на модель
1
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Насос системы охлаждения в сборе | 421.1307010-01 | 1 | 1 | 1 | |||
| 2 | Корпус водяного насоса | 421.1307015-20 | 1 | 1 | 2 | |||
| 3 | Фиксатор подшипника водяного насоса | 421.1307026 | 1 | 1 | 3 | |||
| 3 | Фиксатор подшипника | 421.1307026-01 | 1 | 1 | 3 | |||
| 4 | Подшипник шарико- роликовый радиальный специальный | 5HP17124E.P606/L19 | 1 | 1 | 4 | |||
| 4 | Подшипник водяного насоса | 6-5НР17124ЕС30 | 1 | 1 | 4 | |||
| 5 | Ступица водяного насоса | 421.1307024 | 1 | 1 | 5 | |||
| 6 | Штуцер отопителя | 421.1307064 | 1 | 1 | 6 | |||
| 7 | Пробка К" | 353052-П29 | 1 | 1 | 7 | |||
| 8 | Шайба 6Л ОСТ 37.001.115-75 | 252154-П2 | 1 | 1 | 8 | |||
| 9 | Болт М6х40 | 200215-П8 | 1 | 1 | 9 | |||
| 10 | Сальник насоса | 2108-1307013 | 1 | 1 | 10 | |||
| 11 | Крыльчатка насоса в сборе | 421.1307032-03 | 1 | 1 | 11 | |||
| 11 | Крыльчатка водяного насоса в сборе | 421.1307032-04 | 1 | 1 | 11 | |||
| 12 | Прокладка корпуса насоса | 421.1307048 | 1 | 1 | 12 | |||
| 13 | Крышка корпуса насоса | 421.1307060-10 | 1 | 1 | 13 | |||
| 14 | Прокладка насоса | 4022.1307049-01 | 1 | 1 | 14 | |||
| 15 | Шпилька Мхх | 421.1002120 | 2 | 2 | 15 | |||
| 16 | Шайба 8Л ОСТ 37.001.115-75 | 252155-П2 | 5 | 5 | 16 | |||
| 17 | Гайка М8 | 250511-П8 | 5 | 5 | 17 | |||
| 18 | Шпилька Мхх | 414.1002121 | 1 | 1 | 18 | |||
| 19 | Шпилька М8х1х75 крепления выпускной трубы | 291762-П | 1 | 1 | 19 | |||
| 20 | Шпилька М8х1х45 | 414.1002120 | 1 | 1 | 20 |
