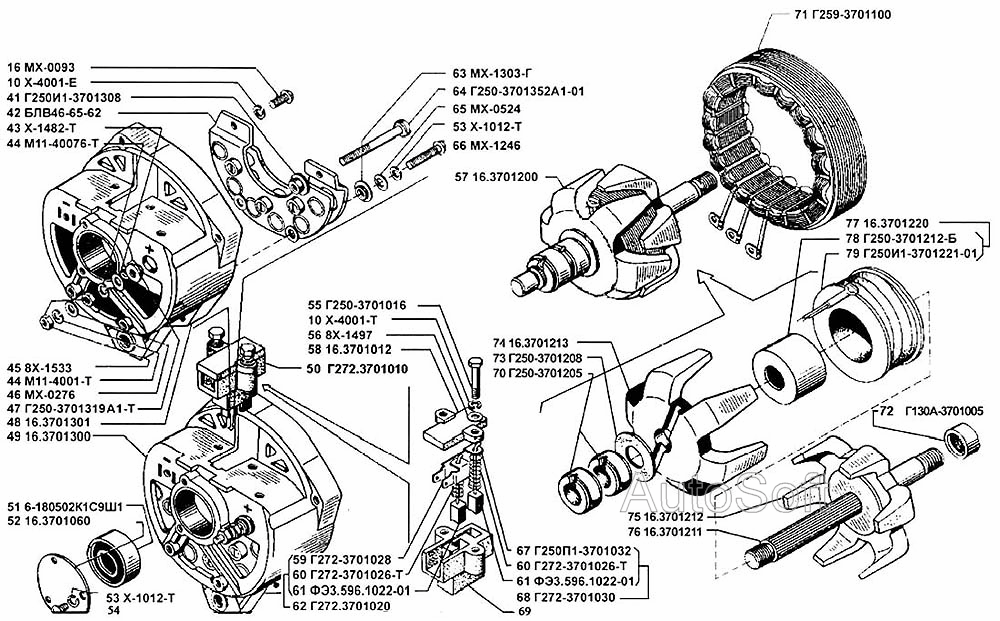

Генератор
100%
Название детали
Винт М5-8gх15
Заводской номер
МХ-0093
Количество на модель
2
№
66
Название детали
Шайба 5 пружинная
Заводской номер
Х-4001-Т
Количество на модель
№
30
Название детали
Втулка
Заводской номер
Г250-3701054
Количество на модель
1
№
41
Название детали
Блок выпрямительный
Заводской номер
БПВ46-65-62
Количество на модель
1
№
42
Название детали
Шайба
Заводской номер
100935-11
Количество на модель
1
№
43
Название детали
Шайба 6 пружинная
Заводской номер
М11-40076-Т
Количество на модель
1
№
44
Название детали
Гайка М6
Заводской номер
8Х-1533
Количество на модель
2
№
45
Название детали
Шайба
Заводской номер
МХ-0276
Количество на модель
2
№
46
Название детали
Втулка изоляционная
Заводской номер
Г250-3701319-А1-Т
Количество на модель
1
№
47
Название детали
Крышка со стороны контактных колец
Заводской номер
16.3701301
Количество на модель
1
№
48
Название детали
Крышка со стороны контактных колец в сборе
Заводской номер
16.3701300
Количество на модель
1
№
49
Название детали
Щеткодержатель в сборе
Заводской номер
Г272.3701010
Количество на модель
1
№
50
Название детали
Подшипник
Заводской номер
6-180603КС9Ш1
Количество на модель
1
№
51
Название детали
Крышка заднего подшипника
Заводской номер
16.3701060
Количество на модель
1
№
52
Название детали
Шайба 4 пружинная
Заводской номер
Х-1012-Т
Количество на модель
3
№
53
Название детали
Винт
Заводской номер
8Х-1541
Количество на модель
3
№
54
Название детали
Болт специальный
Заводской номер
Г250-3701016
Количество на модель
2
№
55
Название детали
Ротор в сборе
Заводской номер
16.3701200
Количество на модель
1
№
57
Название детали
Крышка щеткодержателя
Заводской номер
16.3701012
Количество на модель
1
№
58
Название детали
Клемма
Заводской номер
Г272-3701028
Количество на модель
1
№
59
Название детали
Пружина
Заводской номер
417.1014073
Количество на модель
1
№
60
Название детали
Кисть
Заводской номер
Ф-Э3.596.1022-01
Количество на модель
2
№
61
Название детали
Щетка в сборе
Заводской номер
Г272-3701020
Количество на модель
1
№
62
Название детали
Шайба изоляционная
Заводской номер
МХ-1303-Т
Количество на модель
2
№
63
Название детали
Болт контактный
Заводской номер
Г250-3701352-А1-01
Количество на модель
1
№
64
Название детали
Щеткодержатель
Заводской номер
Г272-3701011
Количество на модель
1
№
69
Название детали
Кольцо контактное
Заводской номер
Г250-3701205
Количество на модель
2
№
70
Название детали
Статор в сборе
Заводской номер
Г259-3701100
Количество на модель
1
№
71
Название детали
Опорная чашка
Заводской номер
Г130-А-3701005
Количество на модель
1
№
72
Название детали
Наконечник полюсный со стороны контактных колец
Заводской номер
16.3701213
Количество на модель
1
№
74
Название детали
Наконечник полюсный со стороны привода
Заводской номер
16.3701212
Количество на модель
1
№
75
Название детали
Вал ротора
Заводской номер
16.3701211
Количество на модель
1
№
76
Название детали
Катушка возбуждения в сборе
Заводской номер
16.3701220
Количество на модель
1
№
77
Название детали
Каркас
Заводской номер
Г250И1-3701221-01
Количество на модель
1
№
79
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 66 | Винт М5-8gх15 | МХ-0093 | 2 | 2 | 66 | |||
| 30 | Шайба 5 пружинная | Х-4001-Т | 30 | |||||
| 41 | Втулка | Г250-3701054 | 1 | 1 | 41 | |||
| 42 | Блок выпрямительный | БПВ46-65-62 | 1 | 1 | 42 | |||
| 43 | Шайба | 100935-11 | 1 | 1 | 43 | |||
| 44 | Шайба 6 пружинная | М11-40076-Т | 1 | 1 | 44 | |||
| 45 | Гайка М6 | 8Х-1533 | 2 | 2 | 45 | |||
| 46 | Шайба | МХ-0276 | 2 | 2 | 46 | |||
| 47 | Втулка изоляционная | Г250-3701319-А1-Т | 1 | 1 | 47 | |||
| 48 | Крышка со стороны контактных колец | 16.3701301 | 1 | 1 | 48 | |||
| 49 | Крышка со стороны контактных колец в сборе | 16.3701300 | 1 | 1 | 49 | |||
| 50 | Щеткодержатель в сборе | Г272.3701010 | 1 | 1 | 50 | |||
| 51 | Подшипник | 6-180603КС9Ш1 | 1 | 1 | 51 | |||
| 52 | Крышка заднего подшипника | 16.3701060 | 1 | 1 | 52 | |||
| 53 | Шайба 4 пружинная | Х-1012-Т | 3 | 3 | 53 | |||
| 54 | Винт | 8Х-1541 | 3 | 3 | 54 | |||
| 55 | Болт специальный | Г250-3701016 | 2 | 2 | 55 | |||
| 57 | Ротор в сборе | 16.3701200 | 1 | 1 | 57 | |||
| 58 | Крышка щеткодержателя | 16.3701012 | 1 | 1 | 58 | |||
| 59 | Клемма | Г272-3701028 | 1 | 1 | 59 | |||
| 60 | Пружина | 417.1014073 | 1 | 1 | 60 | |||
| 61 | Кисть | Ф-Э3.596.1022-01 | 2 | 2 | 61 | |||
| 62 | Щетка в сборе | Г272-3701020 | 1 | 1 | 62 | |||
| 63 | Шайба изоляционная | МХ-1303-Т | 2 | 2 | 63 | |||
| 64 | Болт контактный | Г250-3701352-А1-01 | 1 | 1 | 64 | |||
| 69 | Щеткодержатель | Г272-3701011 | 1 | 1 | 69 | |||
| 70 | Кольцо контактное | Г250-3701205 | 2 | 2 | 70 | |||
| 71 | Статор в сборе | Г259-3701100 | 1 | 1 | 71 | |||
| 72 | Опорная чашка | Г130-А-3701005 | 1 | 1 | 72 | |||
| 74 | Наконечник полюсный со стороны контактных колец | 16.3701213 | 1 | 1 | 74 | |||
| 75 | Наконечник полюсный со стороны привода | 16.3701212 | 1 | 1 | 75 | |||
| 76 | Вал ротора | 16.3701211 | 1 | 1 | 76 | |||
| 77 | Катушка возбуждения в сборе | 16.3701220 | 1 | 1 | 77 | |||
| 79 | Каркас | Г250И1-3701221-01 | 1 | 1 | 79 |
