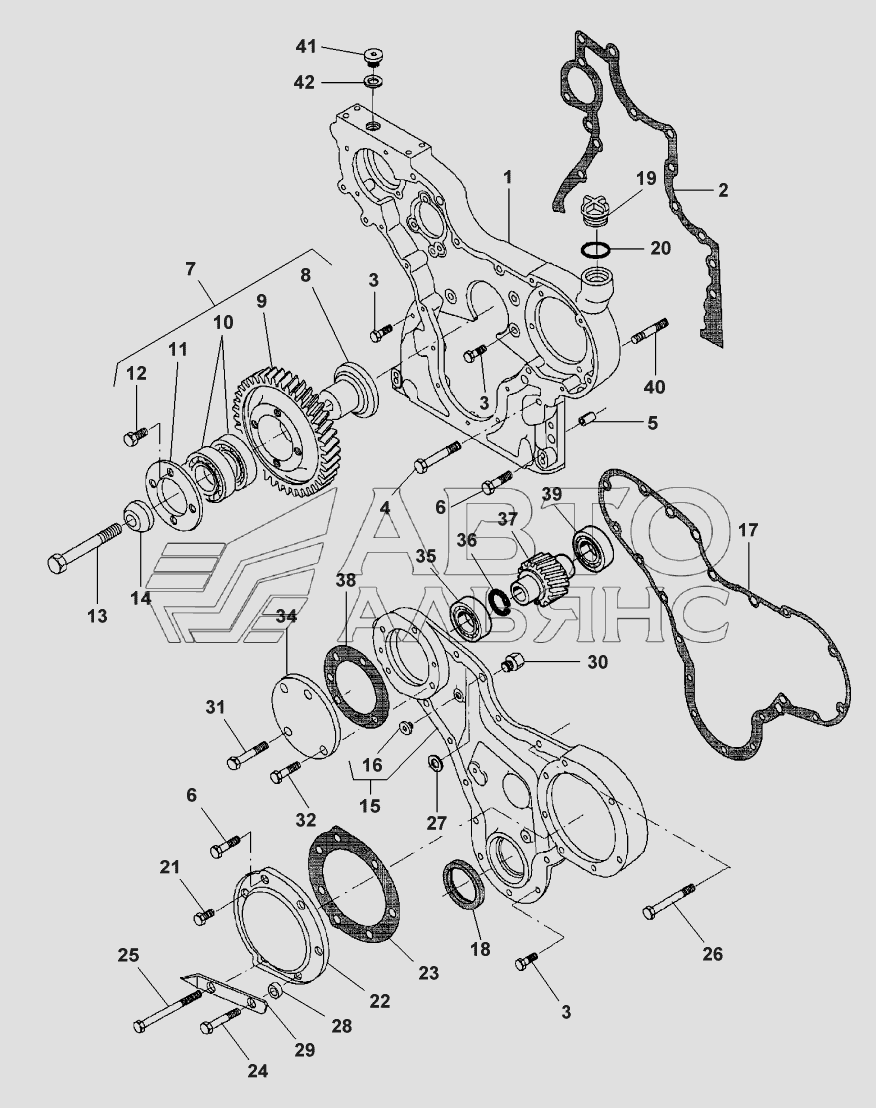

Корпус зубчатой передачи
100%
Название детали
КОРПУС ЗУБЧАТОЙ ПЕРЕДАЧИ
Заводской номер
V836859491
Количество на модель
1
№
1
Название детали
Прокладка
Заводской номер
V836647419
Количество на модель
1
№
2
Название детали
Винт
Заводской номер
V528801400
Количество на модель
17
№
3
Название детали
Hex Cap Screw
Заводской номер
V529801470
Количество на модель
1
№
4
Название детали
Контакт
Заводской номер
V598359850
Количество на модель
4
№
5
Название детали
Hex Cap Screw
Заводской номер
V529801440
Количество на модель
5
№
6
Название детали
Шестерня
Заводской номер
V836647946
Количество на модель
1
№
7
Название детали
Вал
Заводской номер
V836647937
Количество на модель
1
№
8
Название детали
Шестерня
Заводской номер
V836122756
Количество на модель
1
№
9
Название детали
Подшипник
Заводской номер
V610071079
Количество на модель
1
№
10
Название детали
ФЛАНЦЫ
Заводской номер
V836122759
Количество на модель
1
№
11
Название детали
Hex Cap Screw
Заводской номер
V528801360
Количество на модель
4
№
12
Название детали
Винт
Заводской номер
V529902720
Количество на модель
1
№
13
Название детали
ФЛАНЦЫ
Заводской номер
V836122758
Количество на модель
1
№
14
Название детали
ОБЛОЖКА
Заводской номер
V836117328
Количество на модель
1
№
15
Название детали
ШТУЦЕР
Заводской номер
V588204963
Количество на модель
1
№
16
Название детали
Прокладка
Заводской номер
V836117329
Количество на модель
1
№
17
Название детали
Уплотнение
Заводской номер
V614105880
Количество на модель
1
№
18
Название детали
Plug
Заводской номер
V836017927
Количество на модель
1
№
19
Название детали
O-Ring
Заводской номер
V614603540
Количество на модель
1
№
20
Название детали
Hex Cap Screw
Заводской номер
V528801362
Количество на модель
2
№
21
Название детали
ОБЛОЖКА
Заводской номер
V836120144
Количество на модель
1
№
22
Название детали
Прокладка
Заводской номер
V836112272
Количество на модель
1
№
23
Название детали
Винт
Заводской номер
V529801460
Количество на модель
1
№
24
Название детали
SCREW
Заводской номер
V529801562
Количество на модель
1
№
25
Название детали
SCREW
Заводской номер
V529801500
Количество на модель
4
№
26
Название детали
Flat Washer
Заводской номер
V836120989
Количество на модель
1
№
27
Название детали
Рукав
Заводской номер
V836019695
Количество на модель
2
№
28
Название детали
ПЛИТА
Заводской номер
V836352823
Количество на модель
1
№
29
Название детали
Винт
Заводской номер
V836647774
Количество на модель
1
№
30
Название детали
Винт
Заводской номер
V528801380
Количество на модель
1
№
32
Название детали
Привод
Заводской номер
V836324279
Количество на модель
1
№
33
Название детали
Корпус подшипника
Заводской номер
V836120881
Количество на модель
1
№
34
Название детали
Подшипниковый узел
Заводской номер
V610060094
Количество на модель
1
№
35
Название детали
Стопорное кольцо
Заводской номер
V617330031
Количество на модель
1
№
36
Название детали
Вал
Заводской номер
V836122843
Количество на модель
1
№
37
Название детали
Прокладка
Заводской номер
V836117338
Количество на модель
1
№
38
Название детали
Подшипниковый узел
Заводской номер
V610060090
Количество на модель
1
№
39
Название детали
Шпилька
Заводской номер
V546801860
Количество на модель
4
№
40
Название детали
ШТУЦЕР
Заводской номер
V640325018
Количество на модель
1
№
41
Название детали
Уплотнение
Заводской номер
V615881822
Количество на модель
1
№
42
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | КОРПУС ЗУБЧАТОЙ ПЕРЕДАЧИ | V836859491 | 1 | 1 | 1 | |||
| 2 | Прокладка | V836647419 | 1 | 1 | 2 | |||
| 3 | Винт | V528801400 | 17 | 17 | 3 | |||
| 4 | Hex Cap Screw | V529801470 | 1 | 1 | 4 | |||
| 5 | Контакт | V598359850 | 4 | 4 | 5 | |||
| 6 | Hex Cap Screw | V529801440 | 5 | 5 | 6 | |||
| 7 | Шестерня | V836647946 | 1 | 1 | 7 | |||
| 8 | Вал | V836647937 | 1 | 1 | 8 | |||
| 9 | Шестерня | V836122756 | 1 | 1 | 9 | |||
| 10 | Подшипник | V610071079 | 1 | 1 | 10 | |||
| 11 | ФЛАНЦЫ | V836122759 | 1 | 1 | 11 | |||
| 12 | Hex Cap Screw | V528801360 | 4 | 4 | 12 | |||
| 13 | Винт | V529902720 | 1 | 1 | 13 | |||
| 14 | ФЛАНЦЫ | V836122758 | 1 | 1 | 14 | |||
| 15 | ОБЛОЖКА | V836117328 | 1 | 1 | 15 | |||
| 16 | ШТУЦЕР | V588204963 | 1 | 1 | 16 | |||
| 17 | Прокладка | V836117329 | 1 | 1 | 17 | |||
| 18 | Уплотнение | V614105880 | 1 | 1 | 18 | |||
| 19 | Plug | V836017927 | 1 | 1 | 19 | |||
| 20 | O-Ring | V614603540 | 1 | 1 | 20 | |||
| 21 | Hex Cap Screw | V528801362 | 2 | 2 | 21 | |||
| 22 | ОБЛОЖКА | V836120144 | 1 | 1 | 22 | |||
| 23 | Прокладка | V836112272 | 1 | 1 | 23 | |||
| 24 | Винт | V529801460 | 1 | 1 | 24 | |||
| 25 | SCREW | V529801562 | 1 | 1 | 25 | |||
| 26 | SCREW | V529801500 | 4 | 4 | 26 | |||
| 27 | Flat Washer | V836120989 | 1 | 1 | 27 | |||
| 28 | Рукав | V836019695 | 2 | 2 | 28 | |||
| 29 | ПЛИТА | V836352823 | 1 | 1 | 29 | |||
| 30 | Винт | V836647774 | 1 | 1 | 30 | |||
| 32 | Винт | V528801380 | 1 | 1 | 32 | |||
| 33 | Привод | V836324279 | 1 | 1 | 33 | |||
| 34 | Корпус подшипника | V836120881 | 1 | 1 | 34 | |||
| 35 | Подшипниковый узел | V610060094 | 1 | 1 | 35 | |||
| 36 | Стопорное кольцо | V617330031 | 1 | 1 | 36 | |||
| 37 | Вал | V836122843 | 1 | 1 | 37 | |||
| 38 | Прокладка | V836117338 | 1 | 1 | 38 | |||
| 39 | Подшипниковый узел | V610060090 | 1 | 1 | 39 | |||
| 40 | Шпилька | V546801860 | 4 | 4 | 40 | |||
| 41 | ШТУЦЕР | V640325018 | 1 | 1 | 41 | |||
| 42 | Уплотнение | V615881822 | 1 | 1 | 42 |
