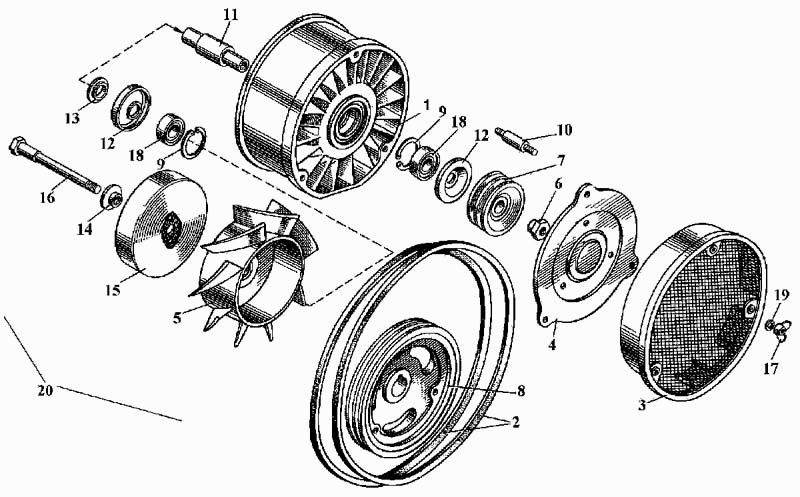

Вентилятор DE-A
100%
Название детали
Аппарат направляющий
Заводской номер
Д144-1308011
Количество на модель
1
№
1
Название детали
Комплект ремней
Заводской номер
Д37Е-1308021-03
Количество на модель
1
№
2
Название детали
Сетка
Заводской номер
Д37Е-1308400В
Количество на модель
1
№
3
Название детали
Диск вентилятора
Заводской номер
Д37М-1308006А2
Количество на модель
1
№
4
Название детали
Ротор
Заводской номер
Д37Е-1308035А
Количество на модель
1
№
5
Название детали
Гайка
Заводской номер
Д37М-1308049
Количество на модель
1
№
6
Название детали
Шкив
Заводской номер
Д37Е-1308075А
Количество на модель
1
№
7
Название детали
Шкив
Заводской номер
Д37Е-1308157А2
Количество на модель
1
№
8
Название детали
КОЛЬЦО
Заводской номер
Д30-4618224Б
Количество на модель
2
№
9
Название детали
Шпилька
Заводской номер
Д37Е-1308445А
Количество на модель
3
№
10
Название детали
Вал
Заводской номер
Д37Е-1308452
Количество на модель
1
№
11
Название детали
Пылеотражатель
Заводской номер
Д144-1308455
Количество на модель
2
№
12
Название детали
Втулка
Заводской номер
Д37М-1308462
Количество на модель
1
№
13
Название детали
Втулка упорная задняя
Заводской номер
Д37-1308464
Количество на модель
1
№
14
Название детали
Удлинитель
Заводской номер
Д37Е-1308465Б
Количество на модель
1
№
15
Название детали
Болт стяжной
Заводской номер
Д37Е-1308468
Количество на модель
1
№
16
Название детали
Гайка
Заводской номер
М6.7Н.ЦАМ-4-1
Количество на модель
3
№
17
Название детали
Подшипник
Заводской номер
70-180504С9Ш
Количество на модель
2
№
18
Название детали
Шайба
Заводской номер
6Т.65Г.06
Количество на модель
3
№
19
Название детали
Вентилятор
Заводской номер
Д37Е-1308010А2-02
Количество на модель
1
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Аппарат направляющий | Д144-1308011 | 1 | 1 | 1 | |||
| 2 | Комплект ремней | Д37Е-1308021-03 | 1 | 1 | 2 | |||
| 3 | Сетка | Д37Е-1308400В | 1 | 1 | 3 | |||
| 4 | Диск вентилятора | Д37М-1308006А2 | 1 | 1 | 4 | |||
| 5 | Ротор | Д37Е-1308035А | 1 | 1 | 5 | |||
| 6 | Гайка | Д37М-1308049 | 1 | 1 | 6 | |||
| 7 | Шкив | Д37Е-1308075А | 1 | 1 | 7 | |||
| 8 | Шкив | Д37Е-1308157А2 | 1 | 1 | 8 | |||
| 9 | КОЛЬЦО | Д30-4618224Б | 2 | 2 | 9 | |||
| 10 | Шпилька | Д37Е-1308445А | 3 | 3 | 10 | |||
| 11 | Вал | Д37Е-1308452 | 1 | 1 | 11 | |||
| 12 | Пылеотражатель | Д144-1308455 | 2 | 2 | 12 | |||
| 13 | Втулка | Д37М-1308462 | 1 | 1 | 13 | |||
| 14 | Втулка упорная задняя | Д37-1308464 | 1 | 1 | 14 | |||
| 15 | Удлинитель | Д37Е-1308465Б | 1 | 1 | 15 | |||
| 16 | Болт стяжной | Д37Е-1308468 | 1 | 1 | 16 | |||
| 17 | Гайка | М6.7Н.ЦАМ-4-1 | 3 | 3 | 17 | |||
| 18 | Подшипник | 70-180504С9Ш | 2 | 2 | 18 | |||
| 19 | Шайба | 6Т.65Г.06 | 3 | 3 | 19 | |||
| 20 | Вентилятор | Д37Е-1308010А2-02 | 1 | 1 | 20 |
