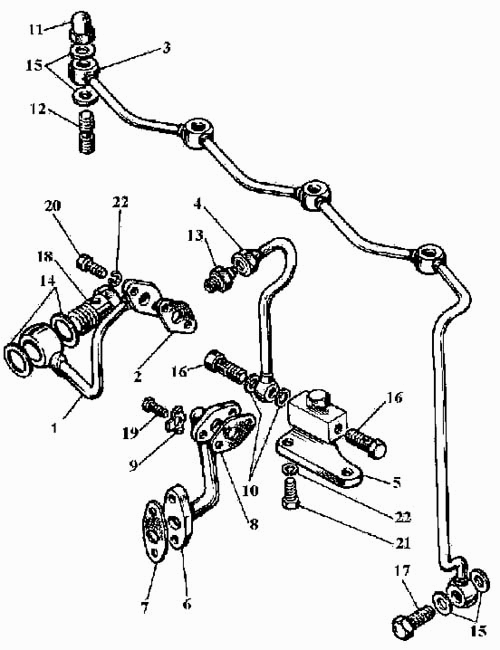

Маслопроводы
100%
Название детали
Трубка от блока к центрифуге
Заводской номер
Д144-1408470
Количество на модель
1
№
1
Название детали
Прокладка фланца
Заводской номер
Д37М-1408480
Количество на модель
1
№
2
Название детали
Трубка
Заводской номер
Д37М-1408490Б1
Количество на модель
1
№
3
Название детали
Трубка
Заводской номер
Х3-1408680
Количество на модель
№
4
Название детали
Кронштейн
Заводской номер
Х3-1408700
Количество на модель
№
5
Название детали
Трубка
Заводской номер
Д37М-1408710
Количество на модель
1
№
6
Название детали
прокладка
Заводской номер
Д37М-1408720
Количество на модель
1
№
7
Название детали
прокладка
Заводской номер
Д37М-1408721
Количество на модель
1
№
8
Название детали
Шайба стопорная
Заводской номер
Д37М-1002176
Количество на модель
4
№
9
Название детали
Прокладка
Заводской номер
Д30-1104352
Количество на модель
№
10
Название детали
Гайка
Заводской номер
Д37М-1408496В
Количество на модель
4
№
11
Название детали
Шпилька
Заводской номер
Д37М-1408498В
Количество на модель
4
№
12
Название детали
Ниппель
Заводской номер
24-1408649А
Количество на модель
1
№
13
Название детали
Прокладка
Заводской номер
А06-14
Количество на модель
2
№
14
Название детали
Шайба
Заводской номер
А12.01.012-02
Количество на модель
10
№
15
Название детали
Болт
Заводской номер
А12.01.013
Количество на модель
№
16
Название детали
Болт
Заводской номер
А12.01.013.01
Количество на модель
1
№
17
Название детали
Болт
Заводской номер
А12.01.013.04
Количество на модель
1
№
18
Название детали
Болт
Заводской номер
4М8.6gх16.88.35.019
Количество на модель
4
№
19
Название детали
Болт
Заводской номер
4М8.6gх20.88.35.019
Количество на модель
2
№
20
Название детали
Болт
Заводской номер
4М8.6gх25.88.35.019
Количество на модель
№
21
Название детали
Шайба
Заводской номер
8Т.65Г.06
Количество на модель
2
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубка от блока к центрифуге | Д144-1408470 | 1 | 1 | 1 | |||
| 2 | Прокладка фланца | Д37М-1408480 | 1 | 1 | 2 | |||
| 3 | Трубка | Д37М-1408490Б1 | 1 | 1 | 3 | |||
| 4 | Трубка | Х3-1408680 | 4 | |||||
| 5 | Кронштейн | Х3-1408700 | 5 | |||||
| 6 | Трубка | Д37М-1408710 | 1 | 1 | 6 | |||
| 7 | прокладка | Д37М-1408720 | 1 | 1 | 7 | |||
| 8 | прокладка | Д37М-1408721 | 1 | 1 | 8 | |||
| 9 | Шайба стопорная | Д37М-1002176 | 4 | 4 | 9 | |||
| 10 | Прокладка | Д30-1104352 | 10 | |||||
| 11 | Гайка | Д37М-1408496В | 4 | 4 | 11 | |||
| 12 | Шпилька | Д37М-1408498В | 4 | 4 | 12 | |||
| 13 | Ниппель | 24-1408649А | 1 | 1 | 13 | |||
| 14 | Прокладка | А06-14 | 2 | 2 | 14 | |||
| 15 | Шайба | А12.01.012-02 | 10 | 10 | 15 | |||
| 16 | Болт | А12.01.013 | 16 | |||||
| 17 | Болт | А12.01.013.01 | 1 | 1 | 17 | |||
| 18 | Болт | А12.01.013.04 | 1 | 1 | 18 | |||
| 19 | Болт | 4М8.6gх16.88.35.019 | 4 | 4 | 19 | |||
| 20 | Болт | 4М8.6gх20.88.35.019 | 2 | 2 | 20 | |||
| 21 | Болт | 4М8.6gх25.88.35.019 | 21 | |||||
| 22 | Шайба | 8Т.65Г.06 | 2 | 2 | 22 |
