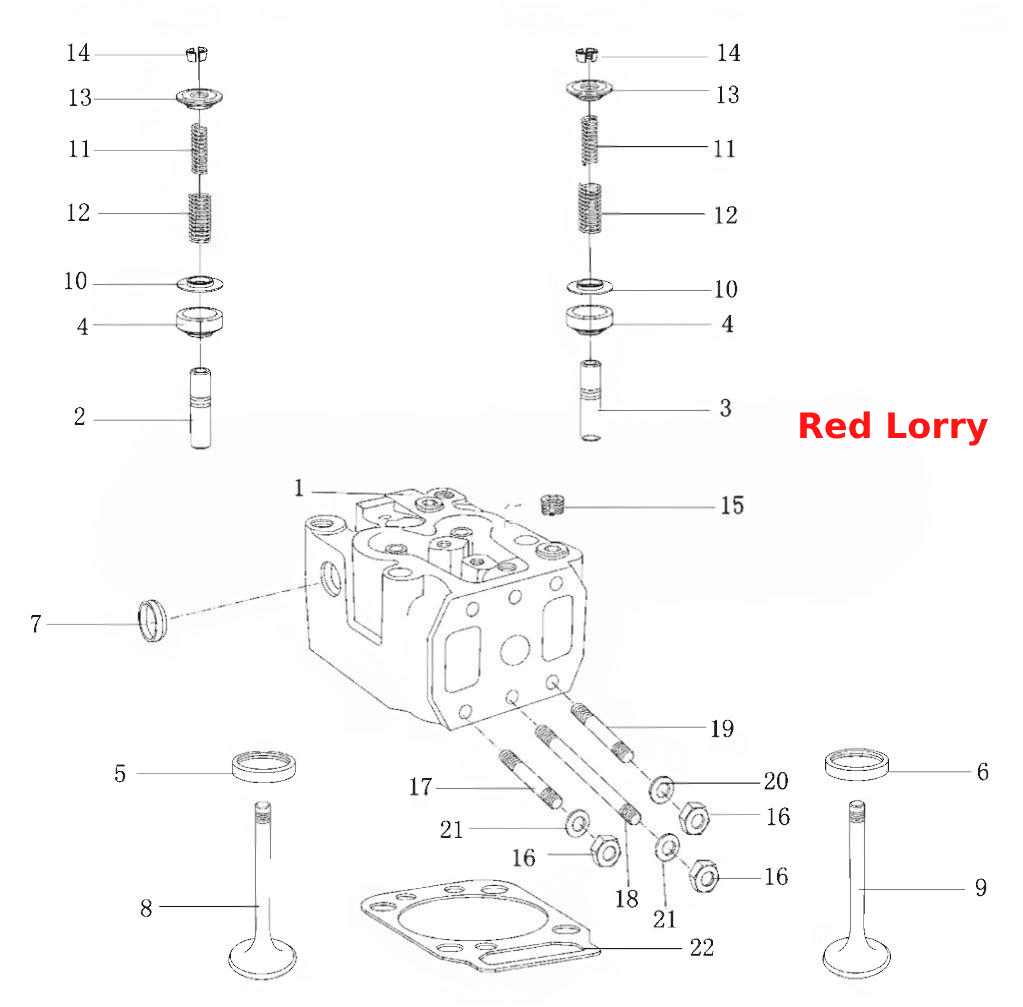

Крышка цилиндра в сборе
100%
Название детали
Крышка цилиндра
Заводской номер
13022358
Количество на модель
4
№
1
Название детали
Направляющая клапана (впуска)
Заводской номер
13026871
Количество на модель
4
№
2
Название детали
Направляющая клапана (выхлопа)
Заводской номер
13026872
Количество на модель
4
№
3
Название детали
Уплотняющая гильза штока клапана
Заводской номер
13023391
Количество на модель
8
№
4
Название детали
Седло впускного клапана
Заводской номер
12188202
Количество на модель
4
№
5
Название детали
Седло выхлопного клапана
Заводской номер
12188201
Количество на модель
4
№
6
Название детали
Чашеобразная пробка
Заводской номер
01152710
Количество на модель
12
№
7
Название детали
Впускной клапан
Заводской номер
12159606
Количество на модель
4
№
8
Название детали
Выхлопной клапан
Заводской номер
12159608
Количество на модель
4
№
9
Название детали
Нижнее седло пружины клапана
Заводской номер
13024293
Количество на модель
8
№
10
Название детали
Пружина клапана
Заводской номер
01222051
Количество на модель
8
№
11
Название детали
Пружина клапана
Заводской номер
01222009
Количество на модель
8
№
12
Название детали
Пружина клапана
Заводской номер
12164645
Количество на модель
8
№
13
Название детали
Замочный зажим клапана
Заводской номер
12164698
Количество на модель
16
№
14
Название детали
Шестигранная конусная резьбовая пробка
Заводской номер
01104736
Количество на модель
8
№
15
Название детали
Шестигранная гайка
Заводской номер
13020378
Количество на модель
20
№
16
Название детали
Шпилька
Заводской номер
01152500
Количество на модель
4
№
17
Название детали
Шпилька
Заводской номер
01113472
Количество на модель
8
№
18
Название детали
Шпилька
Заводской номер
01152504
Количество на модель
8
№
19
Название детали
прокладка
Заводской номер
12167216
Количество на модель
12
№
20
Название детали
прокладка
Заводской номер
12163182
Количество на модель
8
№
21
Название детали
Уплотняющая прокладка крышки цилиндра
Заводской номер
12273265
Количество на модель
4
№
22
Название детали
Герметизатор
Заводской номер
01016112
Количество на модель
1
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крышка цилиндра | 13022358 | 4 | 4 | 1 | |||
| 2 | Направляющая клапана (впуска) | 13026871 | 4 | 4 | 2 | |||
| 3 | Направляющая клапана (выхлопа) | 13026872 | 4 | 4 | 3 | |||
| 4 | Уплотняющая гильза штока клапана | 13023391 | 8 | 8 | 4 | |||
| 5 | Седло впускного клапана | 12188202 | 4 | 4 | 5 | |||
| 6 | Седло выхлопного клапана | 12188201 | 4 | 4 | 6 | |||
| 7 | Чашеобразная пробка | 01152710 | 12 | 12 | 7 | |||
| 8 | Впускной клапан | 12159606 | 4 | 4 | 8 | |||
| 9 | Выхлопной клапан | 12159608 | 4 | 4 | 9 | |||
| 10 | Нижнее седло пружины клапана | 13024293 | 8 | 8 | 10 | |||
| 11 | Пружина клапана | 01222051 | 8 | 8 | 11 | |||
| 12 | Пружина клапана | 01222009 | 8 | 8 | 12 | |||
| 13 | Пружина клапана | 12164645 | 8 | 8 | 13 | |||
| 14 | Замочный зажим клапана | 12164698 | 16 | 16 | 14 | |||
| 15 | Шестигранная конусная резьбовая пробка | 01104736 | 8 | 8 | 15 | |||
| 16 | Шестигранная гайка | 13020378 | 20 | 20 | 16 | |||
| 17 | Шпилька | 01152500 | 4 | 4 | 17 | |||
| 18 | Шпилька | 01113472 | 8 | 8 | 18 | |||
| 19 | Шпилька | 01152504 | 8 | 8 | 19 | |||
| 20 | прокладка | 12167216 | 12 | 12 | 20 | |||
| 21 | прокладка | 12163182 | 8 | 8 | 21 | |||
| 22 | Уплотняющая прокладка крышки цилиндра | 12273265 | 4 | 4 | 22 | |||
| 23 | Герметизатор | 01016112 | 1 | 1 | 23 |
