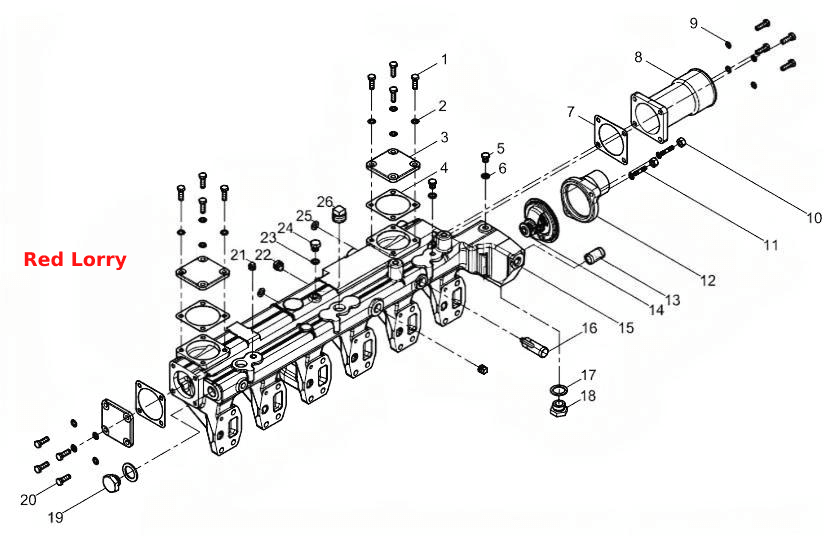

Сборка впускного коллектора
100%
Название детали
Шестиугольный головочный болт
Заводской номер
01112331
Количество на модель
12
№
1
Название детали
Волновая спиральная шайба
Заводской номер
01117281
Количество на модель
14
№
2
Название детали
Крышка впускной пробки
Заводской номер
13024007
Количество на модель
3
№
3
Название детали
Прокладка воздухозаборной трубы
Заводской номер
13031570
Количество на модель
3
№
4
Название детали
Резьбовая пробка с шестиугольчатой головкой
Заводской номер
01118952
Количество на модель
2
№
5
Название детали
Уплотнительная шайба блока
Заводской номер
13057039
Количество на модель
2
№
6
Название детали
Прокладка воздухозаборной трубы
Заводской номер
13031571
Количество на модель
1
№
7
Название детали
Взятие под контроль
Заводской номер
13026744
Количество на модель
1
№
8
Название детали
Пружинная шайба
Заводской номер
01177981
Количество на модель
4
№
9
Название детали
Шестигранная гайка
Заводской номер
01112829
Количество на модель
2
№
10
Название детали
Шпилька
Заводской номер
01151397
Количество на модель
2
№
11
Название детали
Крышка термостата
Заводской номер
12270944
Количество на модель
1
№
12
Название детали
Штуцер
Заводской номер
12188750
Количество на модель
1
№
13
Название детали
Термостат
Заводской номер
13021132
Количество на модель
1
№
14
Название детали
Комплект впускных воздуховодов
Заводской номер
13034363
Количество на модель
1
№
15
Название детали
Адаптер для возврата воды
Заводской номер
13055835
Количество на модель
1
№
16
Название детали
Составная уплотняющая шайба
Заводской номер
13023364
Количество на модель
2
№
17
Название детали
Соединение
Заводской номер
13024670
Количество на модель
1
№
18
Название детали
Резьбовая пробка с шестиугольчатой головкой
Заводской номер
01118979
Количество на модель
1
№
19
Название детали
Шестиугольный головочный болт
Заводской номер
01112339
Количество на модель
4
№
20
Название детали
Резьбовая пробка с шестиугольчатой головкой
Заводской номер
13022827
Количество на модель
2
№
21
Название детали
Резьбовая пробка с шестиугольчатой головкой
Заводской номер
01118960
Количество на модель
1
№
22
Название детали
Составная уплотняющая шайба
Заводской номер
13023360
Количество на модель
1
№
23
Название детали
Винт с шестигранной головкой
Заводской номер
01152105
Количество на модель
1
№
24
Название детали
Составная уплотняющая шайба
Заводской номер
13023363
Количество на модель
2
№
25
Название детали
Квадратная головочная резьбовая пробка
Заводской номер
13022921
Количество на модель
1
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шестиугольный головочный болт | 01112331 | 12 | 12 | 1 | |||
| 2 | Волновая спиральная шайба | 01117281 | 14 | 14 | 2 | |||
| 3 | Крышка впускной пробки | 13024007 | 3 | 3 | 3 | |||
| 4 | Прокладка воздухозаборной трубы | 13031570 | 3 | 3 | 4 | |||
| 5 | Резьбовая пробка с шестиугольчатой головкой | 01118952 | 2 | 2 | 5 | |||
| 6 | Уплотнительная шайба блока | 13057039 | 2 | 2 | 6 | |||
| 7 | Прокладка воздухозаборной трубы | 13031571 | 1 | 1 | 7 | |||
| 8 | Взятие под контроль | 13026744 | 1 | 1 | 8 | |||
| 9 | Пружинная шайба | 01177981 | 4 | 4 | 9 | |||
| 10 | Шестигранная гайка | 01112829 | 2 | 2 | 10 | |||
| 11 | Шпилька | 01151397 | 2 | 2 | 11 | |||
| 12 | Крышка термостата | 12270944 | 1 | 1 | 12 | |||
| 13 | Штуцер | 12188750 | 1 | 1 | 13 | |||
| 14 | Термостат | 13021132 | 1 | 1 | 14 | |||
| 15 | Комплект впускных воздуховодов | 13034363 | 1 | 1 | 15 | |||
| 16 | Адаптер для возврата воды | 13055835 | 1 | 1 | 16 | |||
| 17 | Составная уплотняющая шайба | 13023364 | 2 | 2 | 17 | |||
| 18 | Соединение | 13024670 | 1 | 1 | 18 | |||
| 19 | Резьбовая пробка с шестиугольчатой головкой | 01118979 | 1 | 1 | 19 | |||
| 20 | Шестиугольный головочный болт | 01112339 | 4 | 4 | 20 | |||
| 21 | Резьбовая пробка с шестиугольчатой головкой | 13022827 | 2 | 2 | 21 | |||
| 22 | Резьбовая пробка с шестиугольчатой головкой | 01118960 | 1 | 1 | 22 | |||
| 23 | Составная уплотняющая шайба | 13023360 | 1 | 1 | 23 | |||
| 24 | Винт с шестигранной головкой | 01152105 | 1 | 1 | 24 | |||
| 25 | Составная уплотняющая шайба | 13023363 | 2 | 2 | 25 | |||
| 26 | Квадратная головочная резьбовая пробка | 13022921 | 1 | 1 | 26 |
