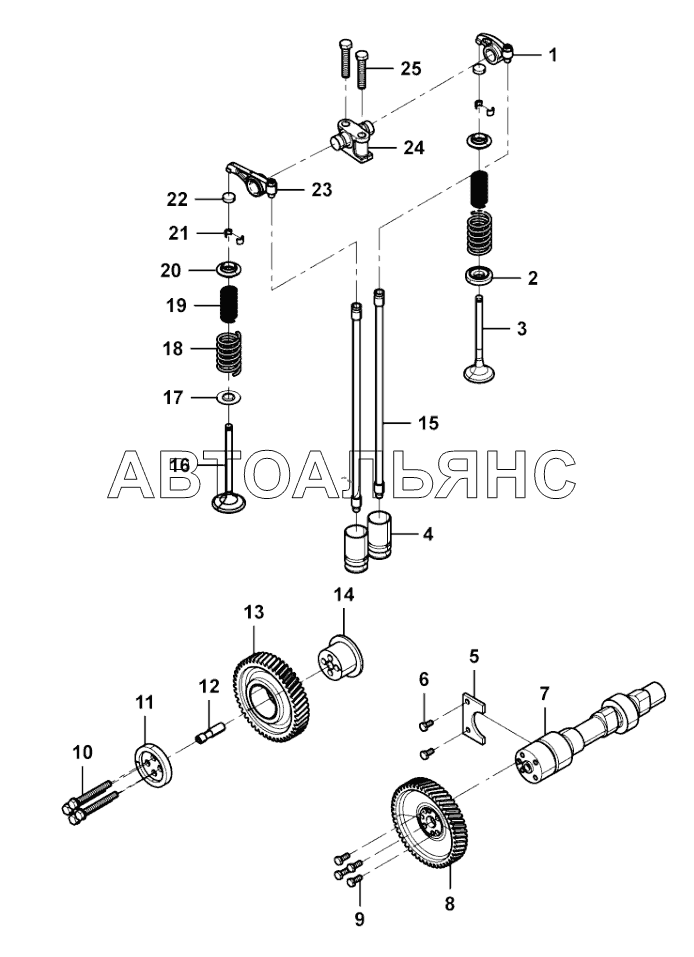

Группа клапанных механизмов
100%
Название детали
Узел коромысла выпускного клапана
Заводской номер
612600050178
Количество на модель
(i
№
1
Название детали
Втулка клапана
Заводской номер
61500040014
Количество на модель
6
№
2
Название детали
Клапан
Заводской номер
612600050025
Количество на модель
6
№
3
Название детали
Втулка
Заводской номер
61500050032
Количество на модель
12
№
4
Название детали
Ограничительная пластина
Заводской номер
614050133
Количество на модель
1
№
5
Название детали
Шестигранный болт
Заводской номер
90003802399S
Количество на модель
2
№
6
Название детали
Camshaft
Заводской номер
612600050085
Количество на модель
1
№
7
Название детали
Шестерня распредвала
Заводской номер
614050053
Количество на модель
1
№
8
Название детали
Шестигранный болт
Заводской номер
612600050145S
Количество на модель
4
№
9
Название детали
Шестигранный болт
Заводской номер
61560050059S
Количество на модель
4
№
10
Название детали
Пластина соединительная
Заводской номер
61560050045
Количество на модель
1
№
11
Название детали
ВАЛ
Заводской номер
61560050058
Количество на модель
1
№
12
Название детали
Средняя шестерня
Заводской номер
61560050053
Количество на модель
1
№
13
Название детали
Вал средней шестерни
Заводской номер
61560050044
Количество на модель
1
№
14
Название детали
Толкающий стержень
Заводской номер
612600050272
Количество на модель
12
№
15
Название детали
Клапан впускной
Заводской номер
612600050073
Количество на модель
6
№
16
Название детали
Шайба ограничительная
Заводской номер
614050017
Количество на модель
6
№
17
Название детали
Внешняя пружина клапана
Заводской номер
61500050002
Количество на модель
12
№
18
Название детали
Пружина клапана внутренняя
Заводской номер
61500050001
Количество на модель
12
№
19
Название детали
Шайба ограничительная
Заводской номер
61500050109
Количество на модель
12
№
20
Название детали
Втулка упорная конусовидная
Заводской номер
61500050025
Количество на модель
24
№
21
Название детали
Воздушный колпачок
Заводской номер
61500050105
Количество на модель
12
№
22
Название детали
Коромысло впускного клапана
Заводской номер
612600050177
Количество на модель
6
№
23
Название детали
Кронштейн рычагов
Заводской номер
614050119
Количество на модель
6
№
24
Название детали
Болт
Заводской номер
90003802655
Количество на модель
12
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Узел коромысла выпускного клапана | 612600050178 | (i | (i | 1 | |||
| 2 | Втулка клапана | 61500040014 | 6 | 6 | 2 | |||
| 3 | Клапан | 612600050025 | 6 | 6 | 3 | |||
| 4 | Втулка | 61500050032 | 12 | 12 | 4 | |||
| 5 | Ограничительная пластина | 614050133 | 1 | 1 | 5 | |||
| 6 | Шестигранный болт | 90003802399S | 2 | 2 | 6 | |||
| 7 | Camshaft | 612600050085 | 1 | 1 | 7 | |||
| 8 | Шестерня распредвала | 614050053 | 1 | 1 | 8 | |||
| 9 | Шестигранный болт | 612600050145S | 4 | 4 | 9 | |||
| 10 | Шестигранный болт | 61560050059S | 4 | 4 | 10 | |||
| 11 | Пластина соединительная | 61560050045 | 1 | 1 | 11 | |||
| 12 | ВАЛ | 61560050058 | 1 | 1 | 12 | |||
| 13 | Средняя шестерня | 61560050053 | 1 | 1 | 13 | |||
| 14 | Вал средней шестерни | 61560050044 | 1 | 1 | 14 | |||
| 15 | Толкающий стержень | 612600050272 | 12 | 12 | 15 | |||
| 16 | Клапан впускной | 612600050073 | 6 | 6 | 16 | |||
| 17 | Шайба ограничительная | 614050017 | 6 | 6 | 17 | |||
| 18 | Внешняя пружина клапана | 61500050002 | 12 | 12 | 18 | |||
| 19 | Пружина клапана внутренняя | 61500050001 | 12 | 12 | 19 | |||
| 20 | Шайба ограничительная | 61500050109 | 12 | 12 | 20 | |||
| 21 | Втулка упорная конусовидная | 61500050025 | 24 | 24 | 21 | |||
| 22 | Воздушный колпачок | 61500050105 | 12 | 12 | 22 | |||
| 23 | Коромысло впускного клапана | 612600050177 | 6 | 6 | 23 | |||
| 24 | Кронштейн рычагов | 614050119 | 6 | 6 | 24 | |||
| 25 | Болт | 90003802655 | 12 | 12 | 25 |
