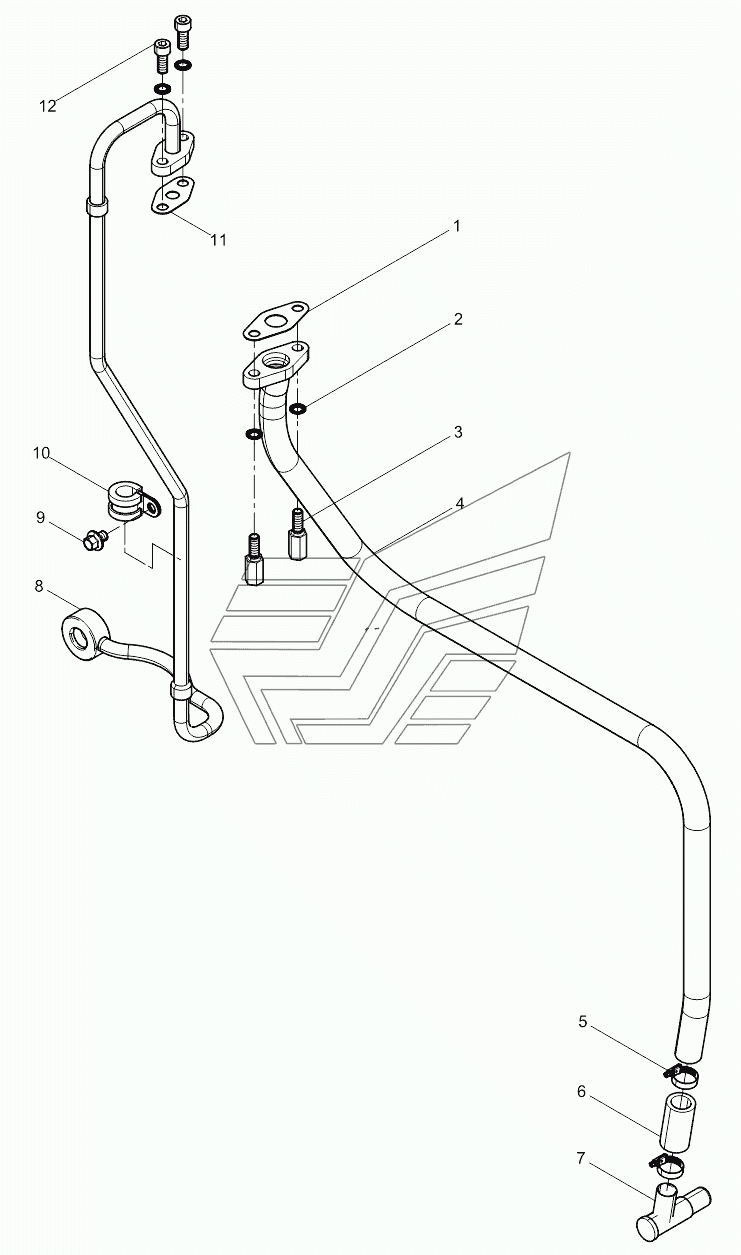

Группа маслопроводов турбокомпрессора
100%
Название детали
Шайба фланца возвратной трубы
Заводской номер
61260110048
Количество на модель
1
№
1
Название детали
Шайба
Заводской номер
188250083
Количество на модель
4
№
2
Название детали
Болт
Заводской номер
61460070014
Количество на модель
2
№
3
Название детали
Перепускная труба в сборе
Заводской номер
612600070110
Количество на модель
1
№
4
Название детали
Хомут шланга
Заводской номер
90003989301
Количество на модель
2
№
5
Название детали
Шланг возврата масла турбокомпрессора
Заводской номер
612600112716
Количество на модель
1
№
6
Название детали
Возвратная изогнута труба
Заводской номер
612600070107
Количество на модель
1
№
7
Название детали
Труба впуска масла для турбокомпрессора
Заводской номер
612600114330
Количество на модель
1
№
8
Название детали
Шестигранный фланцевый болт
Заводской номер
612600114377
Количество на модель
1
№
9
Название детали
Сборка трубного хомута
Заводской номер
612600012796
Количество на модель
1
№
10
Название детали
Прокладка впускного топливного трубопровода
Заводской номер
612600114275
Количество на модель
1
№
11
Название детали
Винт
Заводской номер
90003862427
Количество на модель
2
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шайба фланца возвратной трубы | 61260110048 | 1 | 1 | 1 | |||
| 2 | Шайба | 188250083 | 4 | 4 | 2 | |||
| 3 | Болт | 61460070014 | 2 | 2 | 3 | |||
| 4 | Перепускная труба в сборе | 612600070110 | 1 | 1 | 4 | |||
| 5 | Хомут шланга | 90003989301 | 2 | 2 | 5 | |||
| 6 | Шланг возврата масла турбокомпрессора | 612600112716 | 1 | 1 | 6 | |||
| 7 | Возвратная изогнута труба | 612600070107 | 1 | 1 | 7 | |||
| 8 | Труба впуска масла для турбокомпрессора | 612600114330 | 1 | 1 | 8 | |||
| 9 | Шестигранный фланцевый болт | 612600114377 | 1 | 1 | 9 | |||
| 10 | Сборка трубного хомута | 612600012796 | 1 | 1 | 10 | |||
| 11 | Прокладка впускного топливного трубопровода | 612600114275 | 1 | 1 | 11 | |||
| 12 | Винт | 90003862427 | 2 | 2 | 12 |
