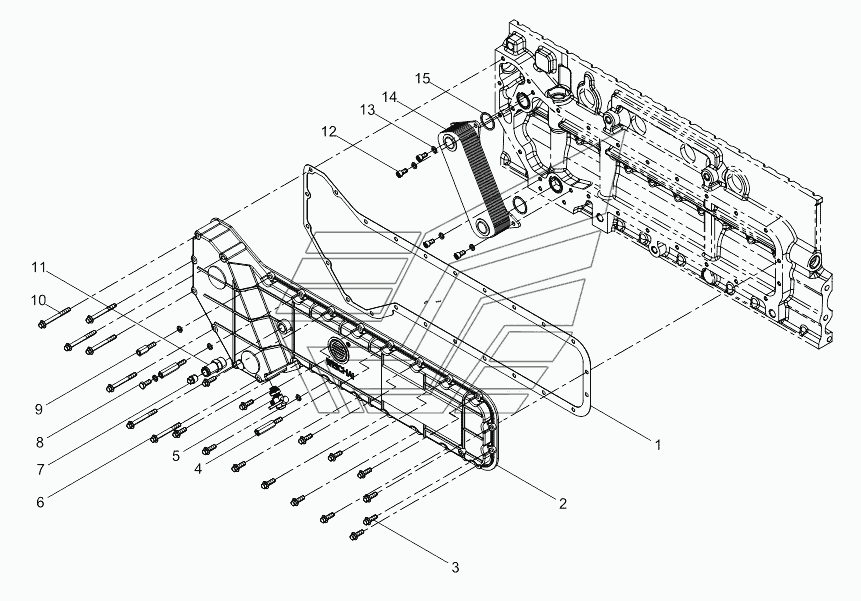

Комбинированная группа крышек масляного радиатора
100%
Название детали
Прокладка под кожух
Заводской номер
614010084B
Количество на модель
1
№
1
Название детали
Крышка масляного радиатора
Заводской номер
612600013135
Количество на модель
1
№
2
Название детали
Шестигранный фланцевый болт
Заводской номер
90011410003
Количество на модель
13
№
3
Название детали
Опорная плита
Заводской номер
612600112056
Количество на модель
2
№
4
Название детали
Шестиугольный головочный болт
Заводской номер
612600010465
Количество на модель
1
№
5
Название детали
Шестигранный фланцевый болт
Заводской номер
90011410009
Количество на модель
5
№
6
Название детали
Конусная резьбовая пробка с квадратной головкой
Заводской номер
90017010003
Количество на модель
1
№
7
Название детали
Винт (под угольник)
Заводской номер
90003802419
Количество на модель
1
№
8
Название детали
Опорная плита
Заводской номер
612600010626
Количество на модель
1
№
9
Название детали
Шестигранный фланцевый болт
Заводской номер
90011410010
Количество на модель
2
№
10
Название детали
Промежуточный соединитель
Заводской номер
612600040549
Количество на модель
1
№
11
Название детали
Внутренний шестигранный винт
Заводской номер
90003862419S
Количество на модель
4
№
12
Название детали
Шайба пружинная
Заводской номер
90003932023
Количество на модель
8
№
13
Название детали
Радиатор масляный
Заводской номер
61500010334
Количество на модель
1
№
14
Название детали
Кольцо прокладочное
Заводской номер
81400010032
Количество на модель
2
№
15
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Прокладка под кожух | 614010084B | 1 | 1 | 1 | |||
| 2 | Крышка масляного радиатора | 612600013135 | 1 | 1 | 2 | |||
| 3 | Шестигранный фланцевый болт | 90011410003 | 13 | 13 | 3 | |||
| 4 | Опорная плита | 612600112056 | 2 | 2 | 4 | |||
| 5 | Шестиугольный головочный болт | 612600010465 | 1 | 1 | 5 | |||
| 6 | Шестигранный фланцевый болт | 90011410009 | 5 | 5 | 6 | |||
| 7 | Конусная резьбовая пробка с квадратной головкой | 90017010003 | 1 | 1 | 7 | |||
| 8 | Винт (под угольник) | 90003802419 | 1 | 1 | 8 | |||
| 9 | Опорная плита | 612600010626 | 1 | 1 | 9 | |||
| 10 | Шестигранный фланцевый болт | 90011410010 | 2 | 2 | 10 | |||
| 11 | Промежуточный соединитель | 612600040549 | 1 | 1 | 11 | |||
| 12 | Внутренний шестигранный винт | 90003862419S | 4 | 4 | 12 | |||
| 13 | Шайба пружинная | 90003932023 | 8 | 8 | 13 | |||
| 14 | Радиатор масляный | 61500010334 | 1 | 1 | 14 | |||
| 15 | Кольцо прокладочное | 81400010032 | 2 | 2 | 15 |
