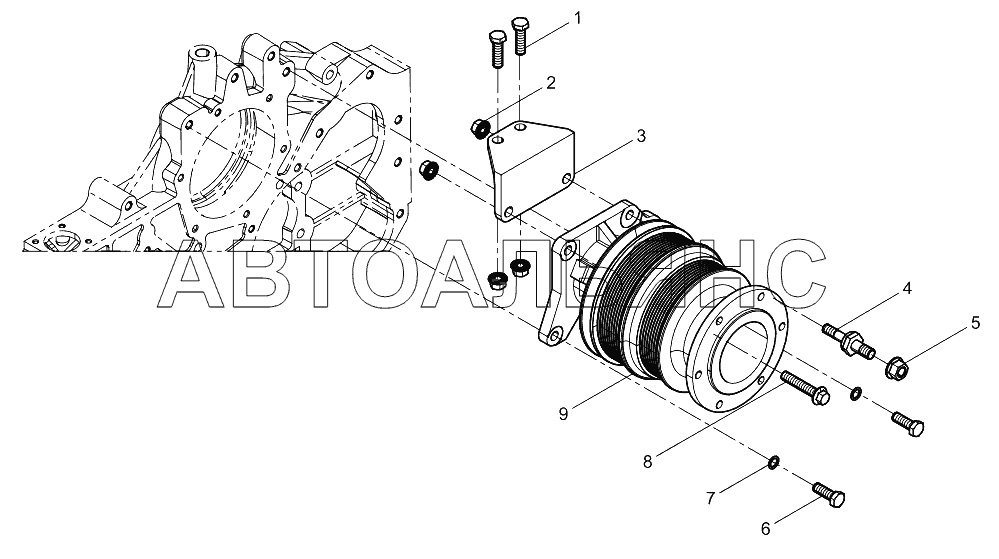

Группа кронштейнов вентилятора
100%
Название детали
Болт с шестигранной головкой и полной резьбой
Заводской номер
90011270008
Количество на модель
2
№
1
Название детали
Шестигранная фланцевая гайка
Заводской номер
612600061720
Количество на модель
4
№
2
Название детали
Пластина кронштейна
Заводской номер
615G00100011A
Количество на модель
1
№
3
Название детали
Болт
Заводской номер
612600100154
Количество на модель
1
№
4
Название детали
Шестигранная фланцевая гайка
Заводской номер
612600061721
Количество на модель
1
№
5
Название детали
Болт
Заводской номер
90003802527
Количество на модель
2
№
6
Название детали
Шайба пружинная
Заводской номер
90003932024
Количество на модель
2
№
7
Название детали
Шестигранный фланцевый болт
Заводской номер
90011430025
Количество на модель
1
№
8
Название детали
Кронштейн вентилятора в сборе
Заводской номер
612600100138
Количество на модель
1
№
9
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт с шестигранной головкой и полной резьбой | 90011270008 | 2 | 2 | 1 | |||
| 2 | Шестигранная фланцевая гайка | 612600061720 | 4 | 4 | 2 | |||
| 3 | Пластина кронштейна | 615G00100011A | 1 | 1 | 3 | |||
| 4 | Болт | 612600100154 | 1 | 1 | 4 | |||
| 5 | Шестигранная фланцевая гайка | 612600061721 | 1 | 1 | 5 | |||
| 6 | Болт | 90003802527 | 2 | 2 | 6 | |||
| 7 | Шайба пружинная | 90003932024 | 2 | 2 | 7 | |||
| 8 | Шестигранный фланцевый болт | 90011430025 | 1 | 1 | 8 | |||
| 9 | Кронштейн вентилятора в сборе | 612600100138 | 1 | 1 | 9 |
