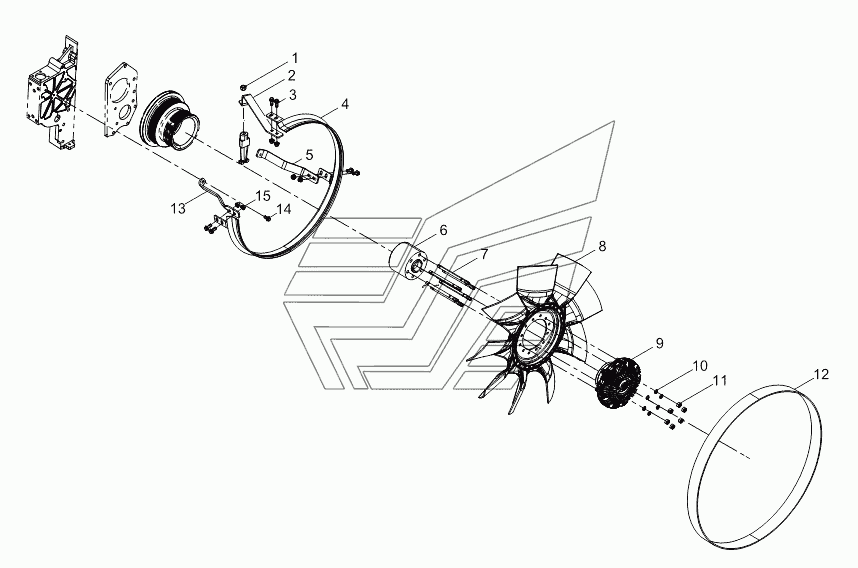

Группа вентиляторов и концентраторов
100%
Название детали
Гайка заклёпная
Заводской номер
90003888453
Количество на модель
1
№
1
Название детали
Кронштейн ветрозащитной крышки ограждения
Заводской номер
612600062297
Количество на модель
1
№
2
Название детали
Шестигранный фланцевый болт
Заводской номер
90011430008
Количество на модель
6
№
3
Название детали
Направляющая воздуха в сборе
Заводской номер
612600062294
Количество на модель
1
№
4
Название детали
Кронштейн для направления воздуха
Заводской номер
612600062298
Количество на модель
1
№
5
Название детали
Промежуточный фланец
Заводской номер
612600061193
Количество на модель
1
№
6
Название детали
Шпилька
Заводской номер
90011620014
Количество на модель
6
№
7
Название детали
FAN
Заводской номер
612600060215
Количество на модель
1
№
8
Название детали
Муфта вентилятора
Заводской номер
612600062120
Количество на модель
1
№
9
Название детали
Шайба
Заводской номер
90003931122
Количество на модель
6
№
10
Название детали
Орех
Заводской номер
90003871305
Количество на модель
6
№
11
Название детали
Защитная лента в сборе
Заводской номер
AZ1560060016
Количество на модель
1
№
12
Название детали
Кронштейн для направления воздуха
Заводской номер
612600062296
Количество на модель
1
№
13
Название детали
Шестигранный фланцевый болт
Заводской номер
90011430040
Количество на модель
1
№
14
Название детали
Шестигранная фланцевая гайка
Заводской номер
612600061720
Количество на модель
6
№
15
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гайка заклёпная | 90003888453 | 1 | 1 | 1 | |||
| 2 | Кронштейн ветрозащитной крышки ограждения | 612600062297 | 1 | 1 | 2 | |||
| 3 | Шестигранный фланцевый болт | 90011430008 | 6 | 6 | 3 | |||
| 4 | Направляющая воздуха в сборе | 612600062294 | 1 | 1 | 4 | |||
| 5 | Кронштейн для направления воздуха | 612600062298 | 1 | 1 | 5 | |||
| 6 | Промежуточный фланец | 612600061193 | 1 | 1 | 6 | |||
| 7 | Шпилька | 90011620014 | 6 | 6 | 7 | |||
| 8 | FAN | 612600060215 | 1 | 1 | 8 | |||
| 9 | Муфта вентилятора | 612600062120 | 1 | 1 | 9 | |||
| 10 | Шайба | 90003931122 | 6 | 6 | 10 | |||
| 11 | Орех | 90003871305 | 6 | 6 | 11 | |||
| 12 | Защитная лента в сборе | AZ1560060016 | 1 | 1 | 12 | |||
| 13 | Кронштейн для направления воздуха | 612600062296 | 1 | 1 | 13 | |||
| 14 | Шестигранный фланцевый болт | 90011430040 | 1 | 1 | 14 | |||
| 15 | Шестигранная фланцевая гайка | 612600061720 | 6 | 6 | 15 |
