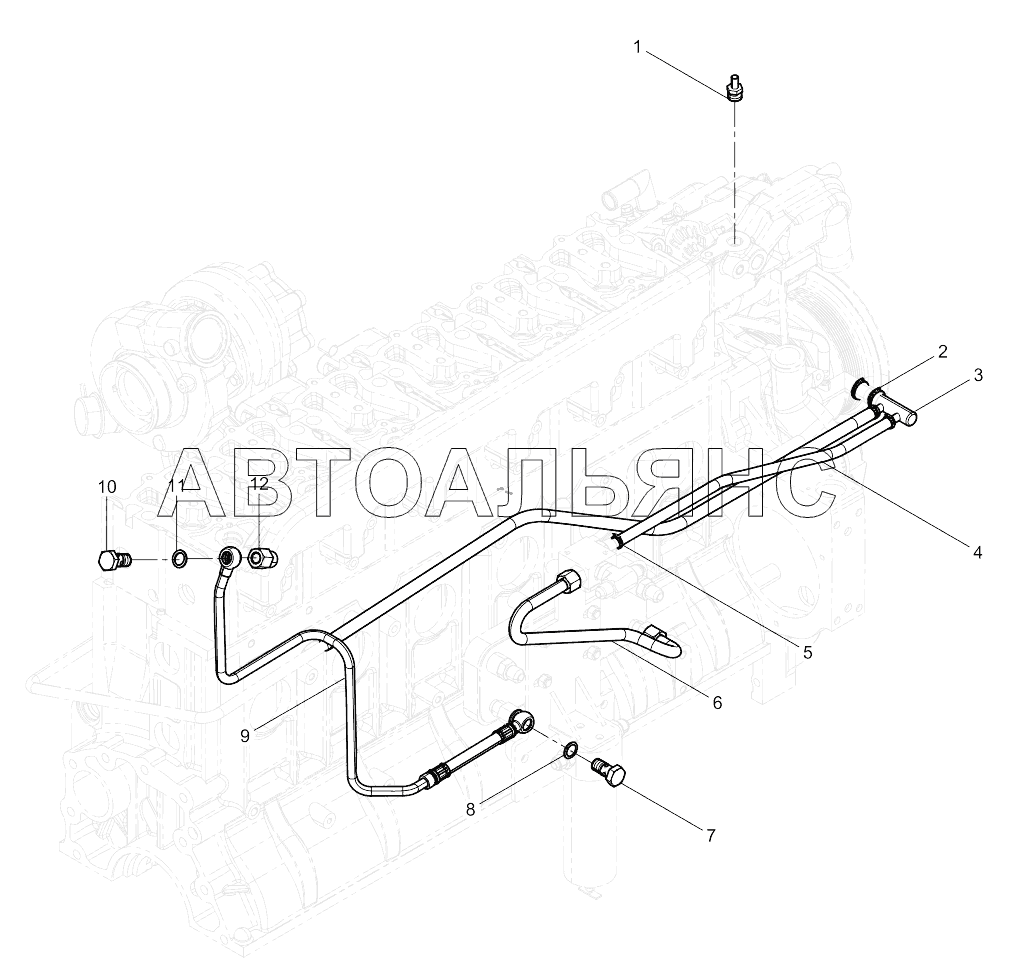

Проход внутрь и наружу Комплект для пристройки водопровода
100%
Название детали
Соединитель для водопроводной трубы
Заводской номер
612600190290
Количество на модель
1
№
1
Название детали
Зажим
Заводской номер
13052078
Количество на модель
2
№
2
Название детали
Соединение труб
Заводской номер
612600190602
Количество на модель
1
№
3
Название детали
Водопроводная труба
Заводской номер
612600190274
Количество на модель
2
№
4
Название детали
Зажим
Заводской номер
612600190302
Количество на модель
4
№
5
Название детали
Водопроводная труба
Заводской номер
612600190275
Количество на модель
1
№
6
Название детали
Болт
Заводской номер
612600082736
Количество на модель
1
№
7
Название детали
Шайба уплотнительная
Заводской номер
612600080200
Количество на модель
2
№
8
Название детали
Труба охлаждающей жидкости теплообменника
Заводской номер
612600191960
Количество на модель
1
№
9
Название детали
Bolt
Заводской номер
612600190296
Количество на модель
1
№
10
Название детали
Шайба уплотнительная
Заводской номер
90003098016
Количество на модель
2
№
11
Название детали
Соединитель для водопроводной трубы
Заводской номер
612600190828
Количество на модель
1
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Соединитель для водопроводной трубы | 612600190290 | 1 | 1 | 1 | |||
| 2 | Зажим | 13052078 | 2 | 2 | 2 | |||
| 3 | Соединение труб | 612600190602 | 1 | 1 | 3 | |||
| 4 | Водопроводная труба | 612600190274 | 2 | 2 | 4 | |||
| 5 | Зажим | 612600190302 | 4 | 4 | 5 | |||
| 6 | Водопроводная труба | 612600190275 | 1 | 1 | 6 | |||
| 7 | Болт | 612600082736 | 1 | 1 | 7 | |||
| 8 | Шайба уплотнительная | 612600080200 | 2 | 2 | 8 | |||
| 9 | Труба охлаждающей жидкости теплообменника | 612600191960 | 1 | 1 | 9 | |||
| 10 | Bolt | 612600190296 | 1 | 1 | 10 | |||
| 11 | Шайба уплотнительная | 90003098016 | 2 | 2 | 11 | |||
| 12 | Соединитель для водопроводной трубы | 612600190828 | 1 | 1 | 12 |
