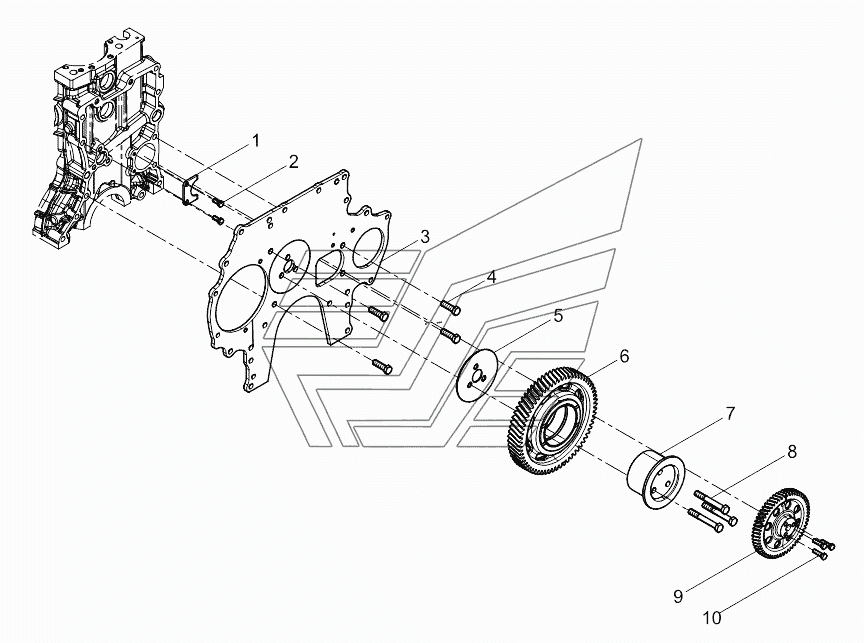

Компоненты зубчатых передач
100%
Название детали
Упорная планка кулачкового вала
Заводской номер
612630030002
Количество на модель
1
№
1
Название детали
Шестигранный болт
Заводской номер
90003802443S
Количество на модель
2
№
2
Название детали
Соединительная планка кожуха маховика
Заводской номер
612630030001
Количество на модель
1
№
3
Название детали
Шестигранный болт
Заводской номер
90003800619S
Количество на модель
4
№
4
Название детали
Упорная планка паразитного колеса
Заводской номер
612630030020
Количество на модель
1
№
5
Название детали
Промежуточная шестерня в сборе
Заводской номер
612630030040
Количество на модель
1
№
6
Название детали
Вал промежуточной шестерни
Заводской номер
612630030019
Количество на модель
1
№
7
Название детали
Шестигранный болт
Заводской номер
612639000025S
Количество на модель
3
№
8
Название детали
Шестерня кулачкового вала
Заводской номер
612630030003
Количество на модель
1
№
9
Название детали
Шестигранный болт
Заводской номер
90011350076S
Количество на модель
3
№
10
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Упорная планка кулачкового вала | 612630030002 | 1 | 1 | 1 | |||
| 2 | Шестигранный болт | 90003802443S | 2 | 2 | 2 | |||
| 3 | Соединительная планка кожуха маховика | 612630030001 | 1 | 1 | 3 | |||
| 4 | Шестигранный болт | 90003800619S | 4 | 4 | 4 | |||
| 5 | Упорная планка паразитного колеса | 612630030020 | 1 | 1 | 5 | |||
| 6 | Промежуточная шестерня в сборе | 612630030040 | 1 | 1 | 6 | |||
| 7 | Вал промежуточной шестерни | 612630030019 | 1 | 1 | 7 | |||
| 8 | Шестигранный болт | 612639000025S | 3 | 3 | 8 | |||
| 9 | Шестерня кулачкового вала | 612630030003 | 1 | 1 | 9 | |||
| 10 | Шестигранный болт | 90011350076S | 3 | 3 | 10 |
