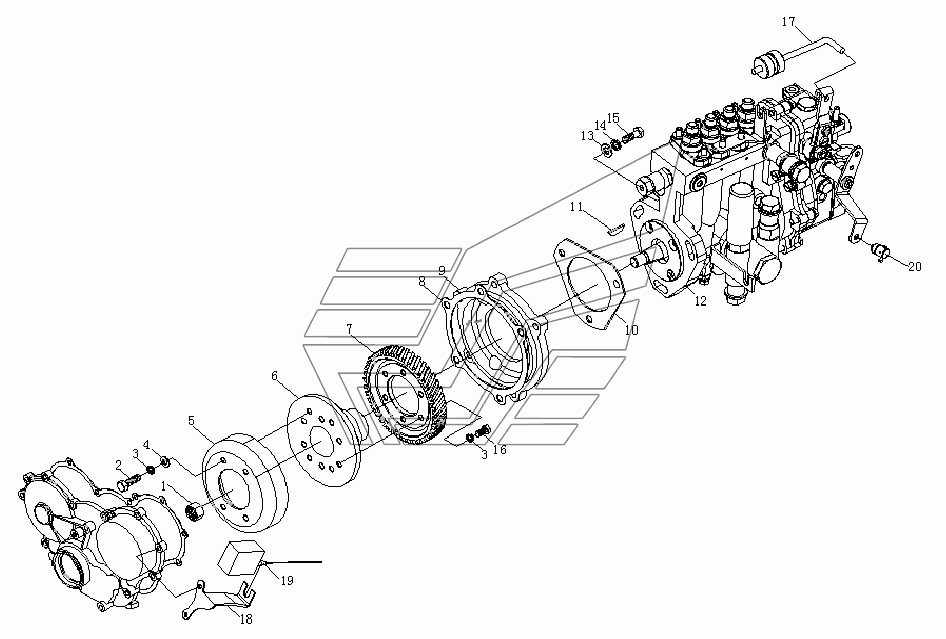

Впрыскивающий насос и монтажный узел
100%
Название детали
Орех
Заводской номер
2BLM-M12
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
2B010006
Количество на модель
4
№
2
Название детали
Стиральная машина
Заводской номер
2BTDQ-D6
Количество на модель
10
№
3
Название детали
Стиральная машина
Заводской номер
2BPDQ-D6
Количество на модель
4
№
4
Название детали
ФЛАНЦЫ
Заводской номер
YZ485D-10105
Количество на модель
1
№
5
Название детали
Фланец муфты
Заводской номер
YZ485D-10104A
Количество на модель
1
№
6
Название детали
Шестерня насоса впрыска
Заводской номер
2085080117
Количество на модель
1
№
7
Название детали
Прокладка
Заводской номер
YZ485QA-17
Количество на модель
1
№
8
Название детали
Монтаж насоса впрыска Фланец
Заводской номер
YZ485ZLQ-10103
Количество на модель
1
№
9
Название детали
Прокладка насоса впрыска
Заводской номер
YZ485QA.17-3
Количество на модель
1
№
10
Название детали
Ключ Вудруфа
Заводской номер
2BBYJ-3X16
Количество на модель
1
№
11
Название детали
НАСОС ВПРЫСКА
Заводской номер
4QT288
Количество на модель
1
№
12
Название детали
НАСОС ВПРЫСКА
Заводской номер
4Q357
Количество на модель
1
№
12
Название детали
Стиральная машина
Заводской номер
2BPDQ-D8
Количество на модель
3
№
13
Название детали
Стиральная машина
Заводской номер
2BTDQ-D8
Количество на модель
3
№
14
Название детали
Болт
Заводской номер
2BLS-M8X30/8.8
Количество на модель
3
№
15
Название детали
Болт
Заводской номер
2BLS-M6X16
Количество на модель
6
№
16
Название детали
Узел рычага регулировки дроссельной заслонки
Заводской номер
2251032
Количество на модель
1
№
17
Название детали
Кронштейн для электрического пламени
Заводской номер
2251023
Количество на модель
1
№
18
Название детали
Узел электрического пламени
Заводской номер
37AXB12-220
Количество на модель
1
№
19
Название детали
Чертеж сборки пламегасящего соединения
Заводской номер
2250932/1
Количество на модель
1
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Орех | 2BLM-M12 | 1 | 1 | 1 | |||
| 2 | Болт | 2B010006 | 4 | 4 | 2 | |||
| 3 | Стиральная машина | 2BTDQ-D6 | 10 | 10 | 3 | |||
| 4 | Стиральная машина | 2BPDQ-D6 | 4 | 4 | 4 | |||
| 5 | ФЛАНЦЫ | YZ485D-10105 | 1 | 1 | 5 | |||
| 6 | Фланец муфты | YZ485D-10104A | 1 | 1 | 6 | |||
| 7 | Шестерня насоса впрыска | 2085080117 | 1 | 1 | 7 | |||
| 8 | Прокладка | YZ485QA-17 | 1 | 1 | 8 | |||
| 9 | Монтаж насоса впрыска Фланец | YZ485ZLQ-10103 | 1 | 1 | 9 | |||
| 10 | Прокладка насоса впрыска | YZ485QA.17-3 | 1 | 1 | 10 | |||
| 11 | Ключ Вудруфа | 2BBYJ-3X16 | 1 | 1 | 11 | |||
| 12 | НАСОС ВПРЫСКА | 4QT288 | 1 | 1 | 12 | |||
| 12 | НАСОС ВПРЫСКА | 4Q357 | 1 | 1 | 12 | |||
| 13 | Стиральная машина | 2BPDQ-D8 | 3 | 3 | 13 | |||
| 14 | Стиральная машина | 2BTDQ-D8 | 3 | 3 | 14 | |||
| 15 | Болт | 2BLS-M8X30/8.8 | 3 | 3 | 15 | |||
| 16 | Болт | 2BLS-M6X16 | 6 | 6 | 16 | |||
| 17 | Узел рычага регулировки дроссельной заслонки | 2251032 | 1 | 1 | 17 | |||
| 18 | Кронштейн для электрического пламени | 2251023 | 1 | 1 | 18 | |||
| 19 | Узел электрического пламени | 37AXB12-220 | 1 | 1 | 19 | |||
| 20 | Чертеж сборки пламегасящего соединения | 2250932/1 | 1 | 1 | 20 |
