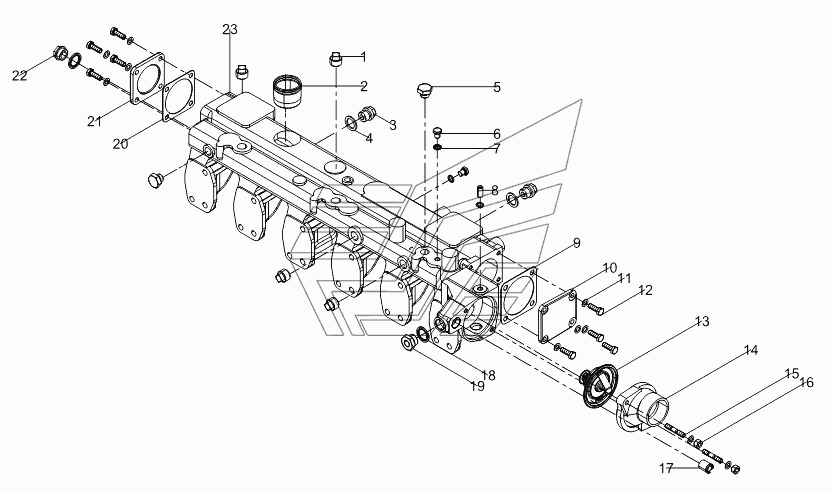

Сборка впускного коллектора
100%
Название детали
Резьбовая пробка с шестиугольчатой головкой
Заводской номер
13022827
Количество на модель
4
№
1
Название детали
Ниппель впускной трубы
Заводской номер
13026944
Количество на модель
1
№
2
Название детали
Резьбовая пробка с шестиугольчатой головкой
Заводской номер
01125789
Количество на модель
2
№
3
Название детали
Уплотняющая шайба
Заводской номер
01118727
Количество на модель
2
№
4
Название детали
Резьбовая пробка с шестиугольчатой головкой
Заводской номер
13020947
Количество на модель
2
№
5
Название детали
Резьбовая пробка с шестиугольчатой головкой
Заводской номер
01118952
Количество на модель
2
№
6
Название детали
Уплотняющая шайба
Заводской номер
01118664
Количество на модель
3
№
7
Название детали
Штуцер
Заводской номер
13020659
Количество на модель
1
№
8
Название детали
Прокладка воздухозаборной трубы
Заводской номер
13031570
Количество на модель
1
№
9
Название детали
Крышка впускной пробки
Заводской номер
13024455
Количество на модель
1
№
10
Название детали
Пружинная шайба
Заводской номер
01177981
Количество на модель
10
№
11
Название детали
Шестиугольный головочный болт
Заводской номер
01112331
Количество на модель
8
№
12
Название детали
Термостат
Заводской номер
13021132
Количество на модель
1
№
13
Название детали
Крышка термостата
Заводской номер
13024466
Количество на модель
1
№
14
Название детали
Шпилька
Заводской номер
01151397
Количество на модель
2
№
15
Название детали
Шестигранная гайка
Заводской номер
01112829
Количество на модель
2
№
16
Название детали
Штуцер
Заводской номер
12188750
Количество на модель
1
№
17
Название детали
Уплотняющая шайба
Заводской номер
01118737
Количество на модель
2
№
18
Название детали
Резьбовая пробка с шестиугольчатой головкой
Заводской номер
01118979
Количество на модель
1
№
19
Название детали
Прокладка воздухозаборной трубы
Заводской номер
13031571
Количество на модель
1
№
20
Название детали
Крышка впускной пробки
Заводской номер
13024007
Количество на модель
1
№
21
Название детали
Совместные
Заводской номер
13022988
Количество на модель
1
№
22
Название детали
Впускная труба в сборе
Заводской номер
13035401
Количество на модель
1
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Резьбовая пробка с шестиугольчатой головкой | 13022827 | 4 | 4 | 1 | |||
| 2 | Ниппель впускной трубы | 13026944 | 1 | 1 | 2 | |||
| 3 | Резьбовая пробка с шестиугольчатой головкой | 01125789 | 2 | 2 | 3 | |||
| 4 | Уплотняющая шайба | 01118727 | 2 | 2 | 4 | |||
| 5 | Резьбовая пробка с шестиугольчатой головкой | 13020947 | 2 | 2 | 5 | |||
| 6 | Резьбовая пробка с шестиугольчатой головкой | 01118952 | 2 | 2 | 6 | |||
| 7 | Уплотняющая шайба | 01118664 | 3 | 3 | 7 | |||
| 8 | Штуцер | 13020659 | 1 | 1 | 8 | |||
| 9 | Прокладка воздухозаборной трубы | 13031570 | 1 | 1 | 9 | |||
| 10 | Крышка впускной пробки | 13024455 | 1 | 1 | 10 | |||
| 11 | Пружинная шайба | 01177981 | 10 | 10 | 11 | |||
| 12 | Шестиугольный головочный болт | 01112331 | 8 | 8 | 12 | |||
| 13 | Термостат | 13021132 | 1 | 1 | 13 | |||
| 14 | Крышка термостата | 13024466 | 1 | 1 | 14 | |||
| 15 | Шпилька | 01151397 | 2 | 2 | 15 | |||
| 16 | Шестигранная гайка | 01112829 | 2 | 2 | 16 | |||
| 17 | Штуцер | 12188750 | 1 | 1 | 17 | |||
| 18 | Уплотняющая шайба | 01118737 | 2 | 2 | 18 | |||
| 19 | Резьбовая пробка с шестиугольчатой головкой | 01118979 | 1 | 1 | 19 | |||
| 20 | Прокладка воздухозаборной трубы | 13031571 | 1 | 1 | 20 | |||
| 21 | Крышка впускной пробки | 13024007 | 1 | 1 | 21 | |||
| 22 | Совместные | 13022988 | 1 | 1 | 22 | |||
| 23 | Впускная труба в сборе | 13035401 | 1 | 1 | 23 |
