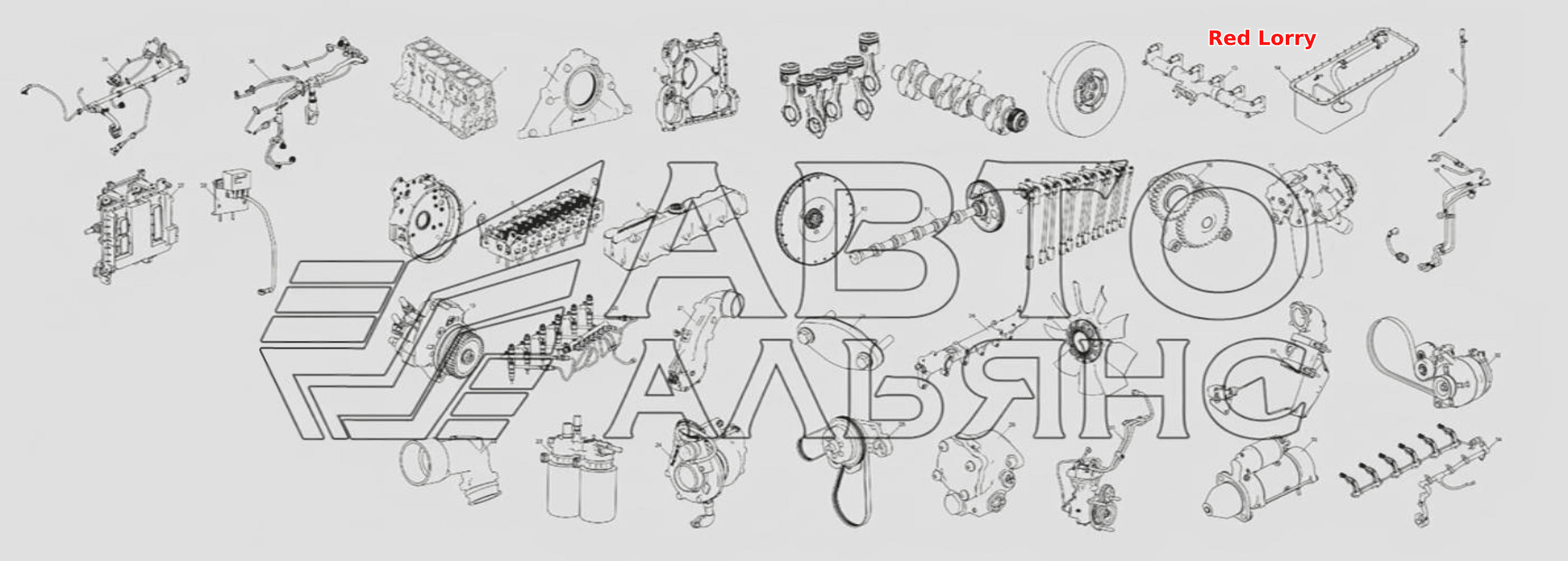

Схема деления двигателей ЯМЗ-53602-10, ЯМЗ-53622-10, ЯМЗ-53642-10 на сборочные единицы
100%
Название детали
Блок цилиндров
Заводской номер
536.1002010-10
Количество на модель
№
1
Название детали
Установка передней крышки БЦ
Заводской номер
5340.1002249
Количество на модель
№
2
Название детали
Установка корпуса шестерен
Заводской номер
5340.1002299-10
Количество на модель
№
3
Название детали
Установка картера маховика
Заводской номер
536.1002309-10
Количество на модель
№
4
Название детали
Установка головки цилиндров
Заводской номер
536.1003005-10
Количество на модель
№
5
Название детали
Установка крышки головки цилиндров
Заводской номер
536.1003250-10
Количество на модель
№
6
Название детали
Установка поршневой группы
Заводской номер
536.1004007
Количество на модель
№
7
Название детали
Установка коленчатого вала
Заводской номер
536.1005005
Количество на модель
№
8
Название детали
Установка гасителя коленчатого вала
Заводской номер
536.1005050
Количество на модель
№
9
Название детали
Установка маховика
Заводской номер
536.1005114
Количество на модель
№
10
Название детали
Установка распределительного вала
Заводской номер
536.1006005
Количество на модель
№
11
Название детали
Установка привода клапанов
Заводской номер
536.1007005
Количество на модель
№
12
Название детали
Установка выпускного коллектора
Заводской номер
53602.1008005
Количество на модель
№
13
Название детали
Установка картера масляного
Заводской номер
536.1009005
Количество на модель
№
14
Название детали
Установка указателя уровня масла
Заводской номер
5342.1009045
Количество на модель
№
15
Название детали
Установка насоса масляного
Заводской номер
536.1011005
Количество на модель
№
16
Название детали
Установка сервисного модуля
Заводской номер
536.1013005-10
Количество на модель
№
17
Название детали
Установка топливных трубопроводов
Заводской номер
536.1104005
Количество на модель
№
18
Название детали
Установка ТНВД
Заводской номер
5340.1111005
Количество на модель
№
19
Название детали
Установка форсунок
Заводской номер
536.1112005
Количество на модель
№
20
Название детали
Установка впускного тракта
Заводской номер
53602.1115005
Количество на модель
№
21
Название детали
Установка патрубка отводящего
Заводской номер
536.1115007-10
Количество на модель
№
22
Название детали
Установка ФТОТ
Заводской номер
536.1117005-20
Количество на модель
№
23
Название детали
Установка ТКР
Заводской номер
53602.1118005
Количество на модель
№
24
Название детали
Установка заглушки слива ОЖ
Заводской номер
53441.1213005
Количество на модель
№
25
Название детали
Установка трубы распределительной
Заводской номер
53602.1303005
Количество на модель
№
26
Название детали
Установка вентилятора
Заводской номер
536.1308002
Количество на модель
№
27
Название детали
Установка привода вентилятора
Заводской номер
536.1308007-10
Количество на модель
№
28
Название детали
Установка насоса ГУР
Заводской номер
53602.3407005
Количество на модель
№
29
Название детали
Установка компрессора пневматического тормоза
Заводской номер
5340.3509005-10
Количество на модель
№
30
Название детали
Установка моторного тормоза
Заводской номер
536.3570005-10
Количество на модель
№
31
Название детали
Установка привода генератора
Заводской номер
5340.3701001
Количество на модель
№
32
Название детали
Установка стартера
Заводской номер
5340.3708005
Количество на модель
№
33
Название детали
Установка жгута форсунок
Заводской номер
536.3724005
Количество на модель
№
34
Название детали
Установка жгута датчиков
Заводской номер
53602.3724011
Количество на модель
№
35
Название детали
Установка промежуточного жгута
Заводской номер
536.3724016
Количество на модель
№
36
Название детали
Установка электронного блока управления
Заводской номер
536.3763005
Количество на модель
№
37
Название детали
Установка реле подогревателя
Заводской номер
5340.3770005
Количество на модель
№
38
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Блок цилиндров | 536.1002010-10 | 1 | |||||
| 2 | Установка передней крышки БЦ | 5340.1002249 | 2 | |||||
| 3 | Установка корпуса шестерен | 5340.1002299-10 | 3 | |||||
| 4 | Установка картера маховика | 536.1002309-10 | 4 | |||||
| 5 | Установка головки цилиндров | 536.1003005-10 | 5 | |||||
| 6 | Установка крышки головки цилиндров | 536.1003250-10 | 6 | |||||
| 7 | Установка поршневой группы | 536.1004007 | 7 | |||||
| 8 | Установка коленчатого вала | 536.1005005 | 8 | |||||
| 9 | Установка гасителя коленчатого вала | 536.1005050 | 9 | |||||
| 10 | Установка маховика | 536.1005114 | 10 | |||||
| 11 | Установка распределительного вала | 536.1006005 | 11 | |||||
| 12 | Установка привода клапанов | 536.1007005 | 12 | |||||
| 13 | Установка выпускного коллектора | 53602.1008005 | 13 | |||||
| 14 | Установка картера масляного | 536.1009005 | 14 | |||||
| 15 | Установка указателя уровня масла | 5342.1009045 | 15 | |||||
| 16 | Установка насоса масляного | 536.1011005 | 16 | |||||
| 17 | Установка сервисного модуля | 536.1013005-10 | 17 | |||||
| 18 | Установка топливных трубопроводов | 536.1104005 | 18 | |||||
| 19 | Установка ТНВД | 5340.1111005 | 19 | |||||
| 20 | Установка форсунок | 536.1112005 | 20 | |||||
| 21 | Установка впускного тракта | 53602.1115005 | 21 | |||||
| 22 | Установка патрубка отводящего | 536.1115007-10 | 22 | |||||
| 23 | Установка ФТОТ | 536.1117005-20 | 23 | |||||
| 24 | Установка ТКР | 53602.1118005 | 24 | |||||
| 25 | Установка заглушки слива ОЖ | 53441.1213005 | 25 | |||||
| 26 | Установка трубы распределительной | 53602.1303005 | 26 | |||||
| 27 | Установка вентилятора | 536.1308002 | 27 | |||||
| 28 | Установка привода вентилятора | 536.1308007-10 | 28 | |||||
| 29 | Установка насоса ГУР | 53602.3407005 | 29 | |||||
| 30 | Установка компрессора пневматического тормоза | 5340.3509005-10 | 30 | |||||
| 31 | Установка моторного тормоза | 536.3570005-10 | 31 | |||||
| 32 | Установка привода генератора | 5340.3701001 | 32 | |||||
| 33 | Установка стартера | 5340.3708005 | 33 | |||||
| 34 | Установка жгута форсунок | 536.3724005 | 34 | |||||
| 35 | Установка жгута датчиков | 53602.3724011 | 35 | |||||
| 36 | Установка промежуточного жгута | 536.3724016 | 36 | |||||
| 37 | Установка электронного блока управления | 536.3763005 | 37 | |||||
| 38 | Установка реле подогревателя | 5340.3770005 | 38 |
