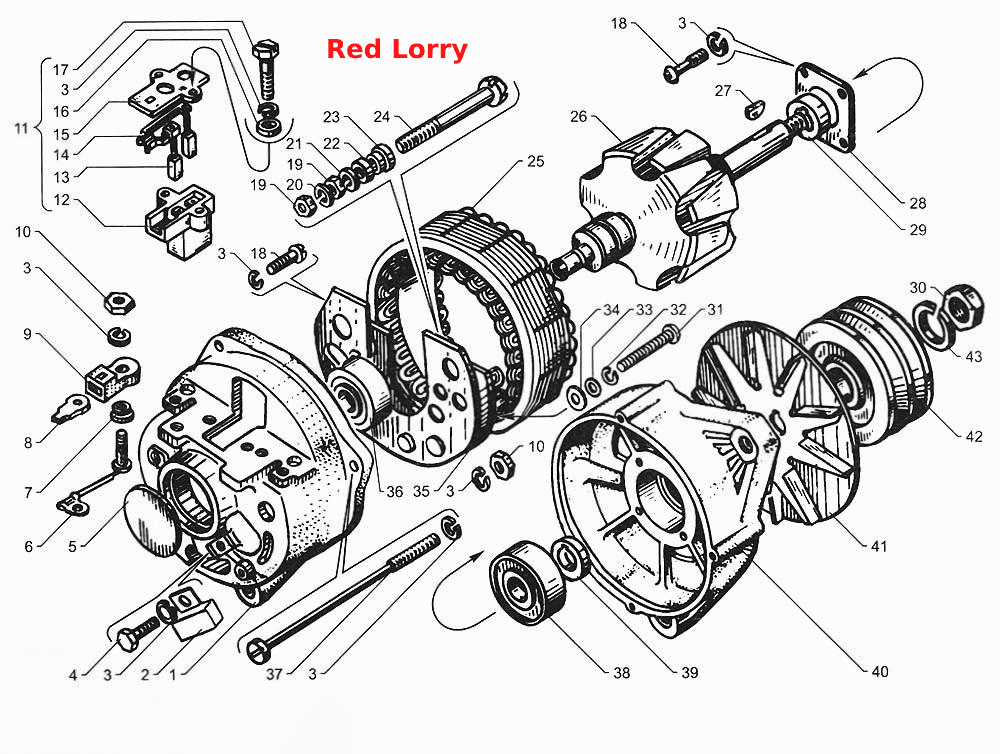

Генератор 1702.3771
100%
Название детали
Генератор в сборе
Заводской номер
1702.3771010
Количество на модель
1
№
Название детали
Колодка штырьевая
Заводской номер
581.3701326
Количество на модель
1
№
Название детали
Подшипник
Заводской номер
В6-180502К1С9Ш1
Количество на модель
№
Название детали
Подшипник
Заводской номер
6-180603КС9Ш1
Количество на модель
№
Название детали
Крышка со стороны контактных колец в сборе
Заводской номер
1702.3771301
Количество на модель
1
№
1
Название детали
Конденсатор К73-21-В-100В-2.2мкФ±20%
Заводской номер
Конденсатор К73-21-В-100В-2.2мкФ±20%
Количество на модель
1
№
2
Название детали
Шайба 5 пружинная
Заводской номер
Х-4001-Т
Количество на модель
17
№
3
Название детали
Болт вывода «Ш» щеткодержателя
Заводской номер
МХ-1239
Количество на модель
1
№
4
Название детали
Крышка подшипника
Заводской номер
1702.3771060
Количество на модель
1
№
5
Название детали
Вывод
Заводской номер
5817.3701150
Количество на модель
2
№
6
Название детали
Втулка
Заводской номер
РР127-3702005
Количество на модель
2
№
7
Название детали
Клемма соединительная
Заводской номер
292.3701009
Количество на модель
2
№
8
Название детали
Колодка
Заводской номер
292.3701013
Количество на модель
2
№
9
Название детали
Гайка М5-6Н
Заводской номер
Х-4003
Количество на модель
5
№
10
Название детали
Щеткодержатель в сборе
Заводской номер
Г250П1-3701010
Количество на модель
1
№
11
Название детали
Щеткодержатель
Заводской номер
Г250П1-3701011
Количество на модель
1
№
12
Название детали
Щетка в сборе
Заводской номер
Г250П1-3701020
Количество на модель
1
№
13
Название детали
Щетка в сборе
Заводской номер
Г250П1-3701030
Количество на модель
1
№
14
Название детали
Крышка щеткодержателя
Заводской номер
Г250П1-3701012
Количество на модель
1
№
15
Название детали
Шайба
Заводской номер
8Х-1497
Количество на модель
2
№
16
Название детали
Болт специальный
Заводской номер
Г250-3701016
Количество на модель
2
№
17
Название детали
Винт М5-8gх15
Заводской номер
МХ-0093
Количество на модель
5
№
18
Название детали
Гайка М6
Заводской номер
8Х-1533
Количество на модель
2
№
19
Название детали
Шайба 6 пружинная
Заводской номер
М11-40076-Т
Количество на модель
1
№
20
Название детали
Шайба 6
Заводской номер
Х-1482-Т
Количество на модель
1
№
21
Название детали
Втулка изоляционная
Заводской номер
Г250-3701319А1-Т
Количество на модель
1
№
22
Название детали
Втулка
Заводской номер
Г250И1-3701308
Количество на модель
1
№
23
Название детали
Болт контактный
Заводской номер
Г250-3701352А1-02
Количество на модель
1
№
24
Название детали
Статор в сборе
Заводской номер
1702.3771100
Количество на модель
1
№
25
Название детали
Ротор в сборе
Заводской номер
1702.3771200
Количество на модель
1
№
26
Название детали
Шпонка
Заводской номер
4598241259
Количество на модель
1
№
27
Название детали
Шайба специальная
Заводской номер
Г250-3701404
Количество на модель
1
№
28
Название детали
Втулка распорная
Заводской номер
1702.3771216
Количество на модель
1
№
29
Название детали
Гайка М16
Заводской номер
МХ-0235-01
Количество на модель
1
№
30
Название детали
Винт
Заводской номер
МХ-1246
Количество на модель
2
№
31
Название детали
Шайба 4 пружинная
Заводской номер
Х-1012-Т
Количество на модель
2
№
32
Название детали
Шайба
Заводской номер
8Х-1496
Количество на модель
2
№
33
Название детали
Шайба изоляционная
Заводской номер
МХ-1303-Т
Количество на модель
2
№
34
Название детали
Блок БПВ 46-65-02
Заводской номер
ИАЕЮ.435.214.014-04ГП
Количество на модель
1
№
35
Название детали
Винт ленты стяжной
Заводской номер
МХ-0139
Количество на модель
4
№
37
Название детали
Подшипник 6-180603КС9Ш1
Заводской номер
4619827142
Количество на модель
1
№
38
Название детали
Втулка
Заводской номер
581.3701054
Количество на модель
1
№
39
Название детали
Крышка со стороны привода
Заводской номер
32.3701401
Количество на модель
1
№
40
Название детали
Вентилятор
Заводской номер
Г250Ж-3701055-10
Количество на модель
1
№
41
Название детали
Шкив
Заводской номер
1702.3771051
Количество на модель
1
№
42
Название детали
Шайба 16 пружинная
Заводской номер
МХ-0234-Т
Количество на модель
1
№
43
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Генератор в сборе | 1702.3771010 | 1 | 1 | |||||
| Колодка штырьевая | 581.3701326 | 1 | 1 | |||||
| Подшипник | В6-180502К1С9Ш1 | |||||||
| Подшипник | 6-180603КС9Ш1 | |||||||
| 1 | Крышка со стороны контактных колец в сборе | 1702.3771301 | 1 | 1 | 1 | |||
| 2 | Конденсатор К73-21-В-100В-2.2мкФ±20% | Конденсатор К73-21-В-100В-2.2мкФ±20% | 1 | 1 | 2 | |||
| 3 | Шайба 5 пружинная | Х-4001-Т | 17 | 17 | 3 | |||
| 4 | Болт вывода «Ш» щеткодержателя | МХ-1239 | 1 | 1 | 4 | |||
| 5 | Крышка подшипника | 1702.3771060 | 1 | 1 | 5 | |||
| 6 | Вывод | 5817.3701150 | 2 | 2 | 6 | |||
| 7 | Втулка | РР127-3702005 | 2 | 2 | 7 | |||
| 8 | Клемма соединительная | 292.3701009 | 2 | 2 | 8 | |||
| 9 | Колодка | 292.3701013 | 2 | 2 | 9 | |||
| 10 | Гайка М5-6Н | Х-4003 | 5 | 5 | 10 | |||
| 11 | Щеткодержатель в сборе | Г250П1-3701010 | 1 | 1 | 11 | |||
| 12 | Щеткодержатель | Г250П1-3701011 | 1 | 1 | 12 | |||
| 13 | Щетка в сборе | Г250П1-3701020 | 1 | 1 | 13 | |||
| 14 | Щетка в сборе | Г250П1-3701030 | 1 | 1 | 14 | |||
| 15 | Крышка щеткодержателя | Г250П1-3701012 | 1 | 1 | 15 | |||
| 16 | Шайба | 8Х-1497 | 2 | 2 | 16 | |||
| 17 | Болт специальный | Г250-3701016 | 2 | 2 | 17 | |||
| 18 | Винт М5-8gх15 | МХ-0093 | 5 | 5 | 18 | |||
| 19 | Гайка М6 | 8Х-1533 | 2 | 2 | 19 | |||
| 20 | Шайба 6 пружинная | М11-40076-Т | 1 | 1 | 20 | |||
| 21 | Шайба 6 | Х-1482-Т | 1 | 1 | 21 | |||
| 22 | Втулка изоляционная | Г250-3701319А1-Т | 1 | 1 | 22 | |||
| 23 | Втулка | Г250И1-3701308 | 1 | 1 | 23 | |||
| 24 | Болт контактный | Г250-3701352А1-02 | 1 | 1 | 24 | |||
| 25 | Статор в сборе | 1702.3771100 | 1 | 1 | 25 | |||
| 26 | Ротор в сборе | 1702.3771200 | 1 | 1 | 26 | |||
| 27 | Шпонка | 4598241259 | 1 | 1 | 27 | |||
| 28 | Шайба специальная | Г250-3701404 | 1 | 1 | 28 | |||
| 29 | Втулка распорная | 1702.3771216 | 1 | 1 | 29 | |||
| 30 | Гайка М16 | МХ-0235-01 | 1 | 1 | 30 | |||
| 31 | Винт | МХ-1246 | 2 | 2 | 31 | |||
| 32 | Шайба 4 пружинная | Х-1012-Т | 2 | 2 | 32 | |||
| 33 | Шайба | 8Х-1496 | 2 | 2 | 33 | |||
| 34 | Шайба изоляционная | МХ-1303-Т | 2 | 2 | 34 | |||
| 35 | Блок БПВ 46-65-02 | ИАЕЮ.435.214.014-04ГП | 1 | 1 | 35 | |||
| 37 | Винт ленты стяжной | МХ-0139 | 4 | 4 | 37 | |||
| 38 | Подшипник 6-180603КС9Ш1 | 4619827142 | 1 | 1 | 38 | |||
| 39 | Втулка | 581.3701054 | 1 | 1 | 39 | |||
| 40 | Крышка со стороны привода | 32.3701401 | 1 | 1 | 40 | |||
| 41 | Вентилятор | Г250Ж-3701055-10 | 1 | 1 | 41 | |||
| 42 | Шкив | 1702.3771051 | 1 | 1 | 42 | |||
| 43 | Шайба 16 пружинная | МХ-0234-Т | 1 | 1 | 43 |
