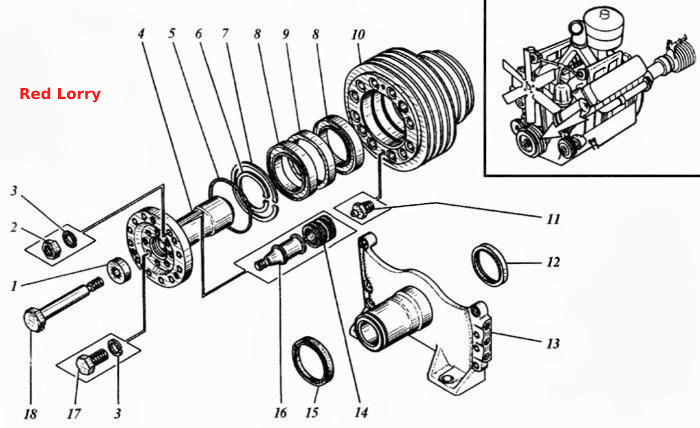

Установка шкива
100%
Название детали
Шайба
Заводской номер
238АК-1005066
Количество на модель
1
№
1
Название детали
Гайка
Заводской номер
М10
Количество на модель
20
№
2
Название детали
Водило
Заводской номер
238АК-1005067-20
Количество на модель
1
№
4
Название детали
Кольцо уплотнительное
Заводской номер
236-1005023
Количество на модель
1
№
5
Название детали
Кольцо стопорное
Заводской номер
238АК-1005089
Количество на модель
1
№
6
Название детали
Кольцо стопорное
Заводской номер
238АК-1005090
Количество на модель
1
№
7
Название детали
Подшипник
Заводской номер
60120
Количество на модель
2
№
8
Название детали
Подшипник или 60120
Заводской номер
160119
Количество на модель
2
№
8
Название детали
Втулка распорная
Заводской номер
238АК-1005057
Количество на модель
1
№
9
Название детали
Шкив коленчатого вала
Заводской номер
238АК-1005061
Количество на модель
1
№
10
Название детали
Манжета уплотнительная
Заводской номер
238АК-1002209
Количество на модель
1
№
12
Название детали
Опора переднего привода
Заводской номер
238АК-1002205
Количество на модель
1
№
13
Название детали
Втулка
Заводской номер
10Б.03.00.011А
Количество на модель
12
№
14
Название детали
Палец
Заводской номер
10Б.03.00.604
Количество на модель
12
№
15
Название детали
Манжета
Заводской номер
740.1005160
Количество на модель
1
№
16
Название детали
Болт М10-6gх16 ОСТ 37.001.123-96
Заводской номер
201493-П29
Количество на модель
8
№
17
Название детали
Болт
Заводской номер
238АК-1005062
Количество на модель
1
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шайба | 238АК-1005066 | 1 | 1 | 1 | |||
| 2 | Гайка | М10 | 20 | 20 | 2 | |||
| 4 | Водило | 238АК-1005067-20 | 1 | 1 | 4 | |||
| 5 | Кольцо уплотнительное | 236-1005023 | 1 | 1 | 5 | |||
| 6 | Кольцо стопорное | 238АК-1005089 | 1 | 1 | 6 | |||
| 7 | Кольцо стопорное | 238АК-1005090 | 1 | 1 | 7 | |||
| 8 | Подшипник | 60120 | 2 | 2 | 8 | |||
| 8 | Подшипник или 60120 | 160119 | 2 | 2 | 8 | |||
| 9 | Втулка распорная | 238АК-1005057 | 1 | 1 | 9 | |||
| 10 | Шкив коленчатого вала | 238АК-1005061 | 1 | 1 | 10 | |||
| 12 | Манжета уплотнительная | 238АК-1002209 | 1 | 1 | 12 | |||
| 13 | Опора переднего привода | 238АК-1002205 | 1 | 1 | 13 | |||
| 14 | Втулка | 10Б.03.00.011А | 12 | 12 | 14 | |||
| 15 | Палец | 10Б.03.00.604 | 12 | 12 | 15 | |||
| 16 | Манжета | 740.1005160 | 1 | 1 | 16 | |||
| 17 | Болт М10-6gх16 ОСТ 37.001.123-96 | 201493-П29 | 8 | 8 | 17 | |||
| 18 | Болт | 238АК-1005062 | 1 | 1 | 18 |
