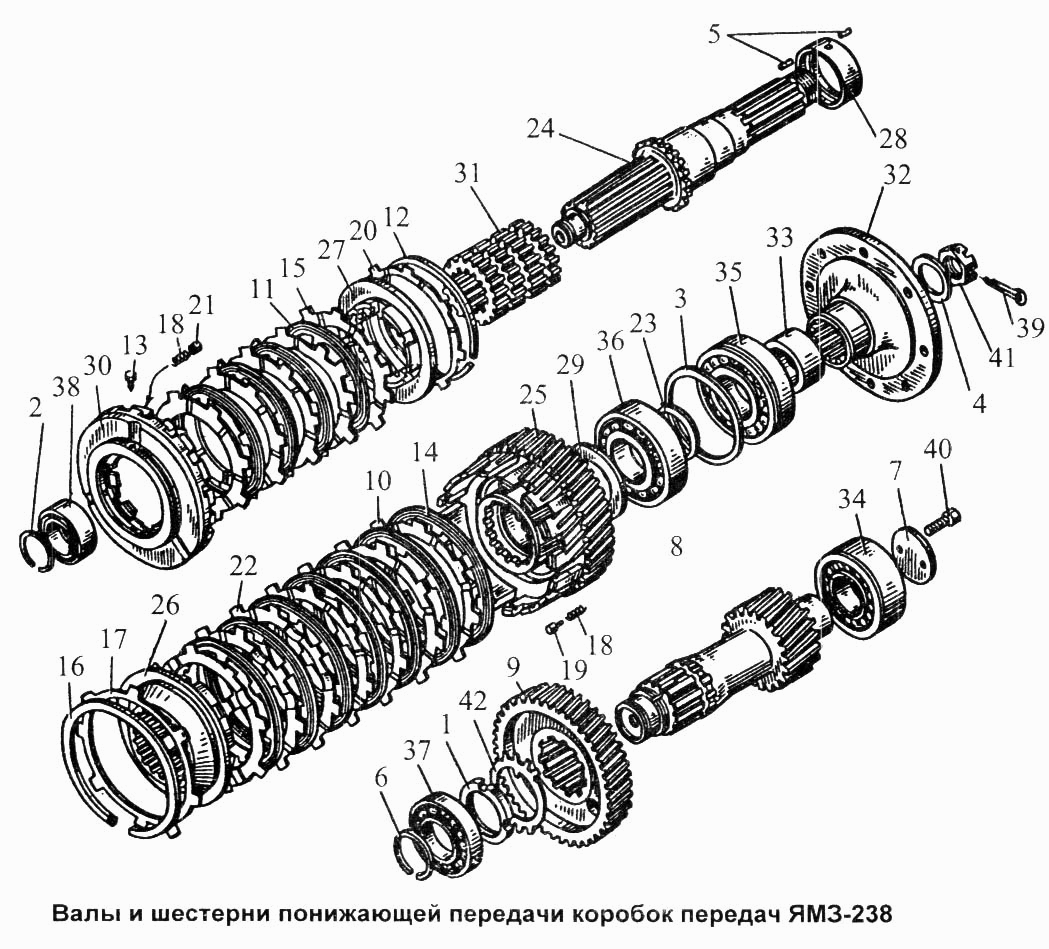

Валы и шестерни понижающей передачи коробок передач ЯМЗ-238
100%
Название детали
Вал промежуточный понижающей передачи
Заводской номер
238А-1721048
Количество на модель
№
Название детали
Фланец
Заводской номер
238Б-1721240
Количество на модель
№
Название детали
Фланец крепления карданного вала
Заводской номер
238П-1721240
Количество на модель
№
Название детали
Шестерня
Заводской номер
238А-1721118
Количество на модель
№
Название детали
Гайка крепления передиего противовеса коленчатого вала
Заводской номер
236-1005055
Количество на модель
№
1
Название детали
Кольцо Б-40
Заводской номер
236-1701067-А
Количество на модель
№
2
Название детали
Кольцо стопорное
Заводской номер
200-1701192
Количество на модель
№
3
Название детали
Шайба пружинная
Заводской номер
236-1701243
Количество на модель
№
4
Название детали
Ролик 5,5Х15,8 шестерен вторичного вала
Заводской номер
238-1701285
Количество на модель
№
5
Название детали
Кольцо упорное переднего подшипника
Заводской номер
238-1721027
Количество на модель
№
6
Название детали
Шайба упорная промежуточного вала
Заводской номер
238-1721033
Количество на модель
№
7
Название детали
Вал промежуточный
Заводской номер
238-1721048
Количество на модель
№
8
Название детали
Шестерня ведомая промежуточного вала
Заводской номер
238-1721050
Количество на модель
№
9
Название детали
Диск ведущий синхронизатора большой
Заводской номер
238-1721056
Количество на модель
№
10
Название детали
Диск ведущий малый
Заводской номер
238-1721057
Количество на модель
№
11
Название детали
Кольцо упорное
Заводской номер
238-1721061
Количество на модель
№
12
Название детали
Болт стопорный
Заводской номер
238Н-1721065
Количество на модель
№
13
Название детали
Диск ведомый синхронизатора большой
Заводской номер
238-1721066
Количество на модель
№
14
Название детали
Диск ведомый малый
Заводской номер
238-1721067
Количество на модель
№
15
Название детали
Кольцо упорное большого синхронизатора
Заводской номер
238-1721068
Количество на модель
№
16
Название детали
Диск упорный
Заводской номер
238-1721069
Количество на модель
№
17
Название детали
Пружина диска отжимная
Заводской номер
238-1721070
Количество на модель
№
18
Название детали
Сухарь пружины
Заводской номер
238-1721071
Количество на модель
№
19
Название детали
Диск упорный малого синхронизатора
Заводской номер
238-1721072
Количество на модель
№
20
Название детали
Стакан пружины
Заводской номер
238-1721076
Количество на модель
№
21
Название детали
Диск демпферный
Заводской номер
238-1721078
Количество на модель
№
22
Название детали
Кольцо распорное
Заводской номер
238-1721080
Количество на модель
№
23
Название детали
Вал вторичный понижающей передачи
Заводской номер
238-1721105
Количество на модель
№
24
Название детали
Шестерня вторичного вала
Заводской номер
238-1721118-Б
Количество на модель
№
25
Название детали
Диск нажимной синхронизатора
Заводской номер
238-1721125-Б
Количество на модель
№
26
Название детали
Диск нажимной
Заводской номер
238-1721126-Б
Количество на модель
№
27
Название детали
Втулка проставочная роликов
Заводской номер
238-1721131
Количество на модель
№
28
Название детали
Кольцо упорное шестерни вторичного вала
Заводской номер
238-1721132
Количество на модель
№
29
Название детали
Обойма синхронизатора
Заводской номер
238-1721136-В
Количество на модель
№
30
Название детали
Каретка синхронизатора
Заводской номер
238-1721150
Количество на модель
№
31
Название детали
Фланец КПП крепления карданного вала
Заводской номер
238-1721240-Б
Количество на модель
№
32
Название детали
Втулка
Заводской номер
238Н-1721242-А
Количество на модель
№
33
Название детали
Роликоподшипник
Заводской номер
3611
Количество на модель
№
34
Название детали
Подшипник шариковый вторичного вала, понижающей передачи, задний
Заводской номер
50313
Количество на модель
№
35
Название детали
Роликоподшипник задний
Заводской номер
102313
Количество на модель
№
36
Название детали
Подшипник 102212К1 ГОСТ 8328-75
Заводской номер
102212К1
Количество на модель
№
37
Название детали
Роликоподшипник вторичного вала передний
Заводской номер
70-592708М1
Количество на модель
№
38
Название детали
Шплинт Ф5х50
Заводской номер
258072-П29
Количество на модель
№
39
Название детали
Болт упорный
Заводской номер
310067-П2
Количество на модель
№
40
Название детали
Гайка
Заводской номер
311701-П29
Количество на модель
№
41
Название детали
Шайба стопорная гайки
Заводской номер
312503-П2
Количество на модель
№
42
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вал промежуточный понижающей передачи | 238А-1721048 | |||||||
| Фланец | 238Б-1721240 | |||||||
| Фланец крепления карданного вала | 238П-1721240 | |||||||
| Шестерня | 238А-1721118 | |||||||
| 1 | Гайка крепления передиего противовеса коленчатого вала | 236-1005055 | 1 | |||||
| 2 | Кольцо Б-40 | 236-1701067-А | 2 | |||||
| 3 | Кольцо стопорное | 200-1701192 | 3 | |||||
| 4 | Шайба пружинная | 236-1701243 | 4 | |||||
| 5 | Ролик 5,5Х15,8 шестерен вторичного вала | 238-1701285 | 5 | |||||
| 6 | Кольцо упорное переднего подшипника | 238-1721027 | 6 | |||||
| 7 | Шайба упорная промежуточного вала | 238-1721033 | 7 | |||||
| 8 | Вал промежуточный | 238-1721048 | 8 | |||||
| 9 | Шестерня ведомая промежуточного вала | 238-1721050 | 9 | |||||
| 10 | Диск ведущий синхронизатора большой | 238-1721056 | 10 | |||||
| 11 | Диск ведущий малый | 238-1721057 | 11 | |||||
| 12 | Кольцо упорное | 238-1721061 | 12 | |||||
| 13 | Болт стопорный | 238Н-1721065 | 13 | |||||
| 14 | Диск ведомый синхронизатора большой | 238-1721066 | 14 | |||||
| 15 | Диск ведомый малый | 238-1721067 | 15 | |||||
| 16 | Кольцо упорное большого синхронизатора | 238-1721068 | 16 | |||||
| 17 | Диск упорный | 238-1721069 | 17 | |||||
| 18 | Пружина диска отжимная | 238-1721070 | 18 | |||||
| 19 | Сухарь пружины | 238-1721071 | 19 | |||||
| 20 | Диск упорный малого синхронизатора | 238-1721072 | 20 | |||||
| 21 | Стакан пружины | 238-1721076 | 21 | |||||
| 22 | Диск демпферный | 238-1721078 | 22 | |||||
| 23 | Кольцо распорное | 238-1721080 | 23 | |||||
| 24 | Вал вторичный понижающей передачи | 238-1721105 | 24 | |||||
| 25 | Шестерня вторичного вала | 238-1721118-Б | 25 | |||||
| 26 | Диск нажимной синхронизатора | 238-1721125-Б | 26 | |||||
| 27 | Диск нажимной | 238-1721126-Б | 27 | |||||
| 28 | Втулка проставочная роликов | 238-1721131 | 28 | |||||
| 29 | Кольцо упорное шестерни вторичного вала | 238-1721132 | 29 | |||||
| 30 | Обойма синхронизатора | 238-1721136-В | 30 | |||||
| 31 | Каретка синхронизатора | 238-1721150 | 31 | |||||
| 32 | Фланец КПП крепления карданного вала | 238-1721240-Б | 32 | |||||
| 33 | Втулка | 238Н-1721242-А | 33 | |||||
| 34 | Роликоподшипник | 3611 | 34 | |||||
| 35 | Подшипник шариковый вторичного вала, понижающей передачи, задний | 50313 | 35 | |||||
| 36 | Роликоподшипник задний | 102313 | 36 | |||||
| 37 | Подшипник 102212К1 ГОСТ 8328-75 | 102212К1 | 37 | |||||
| 38 | Роликоподшипник вторичного вала передний | 70-592708М1 | 38 | |||||
| 39 | Шплинт Ф5х50 | 258072-П29 | 39 | |||||
| 40 | Болт упорный | 310067-П2 | 40 | |||||
| 41 | Гайка | 311701-П29 | 41 | |||||
| 42 | Шайба стопорная гайки | 312503-П2 | 42 |
