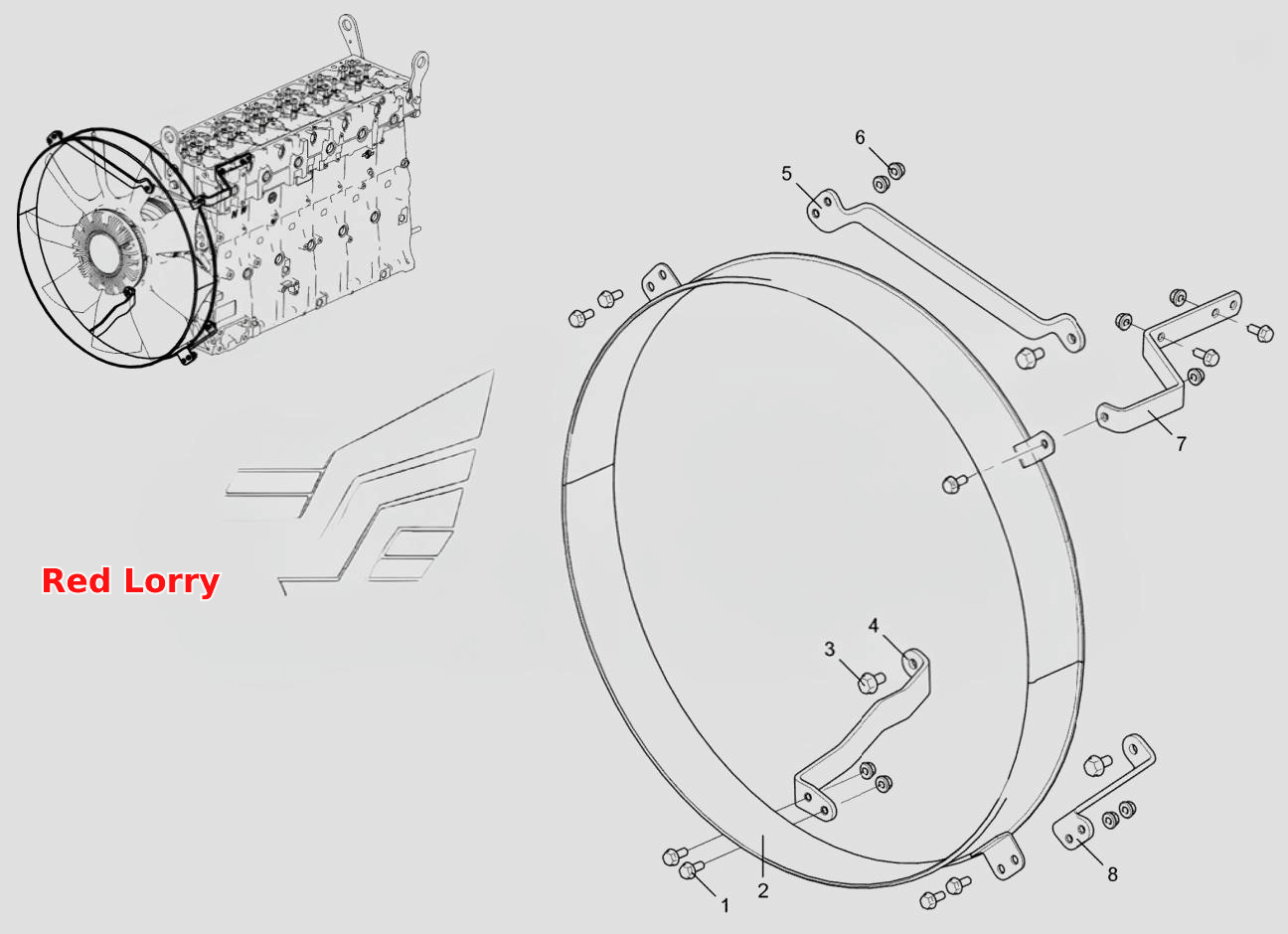

Кожух вентилятора 536-30-130900-010
100%
Название детали
Кожух вентилятора
Заводской номер
536.1309010-10
Количество на модель
1
№
1
Название детали
Болт М8-6gх20-8.8
Заводской номер
8.9234
Количество на модель
9
№
2
Название детали
Кронштейн крепления кожуха вентилятора правый верхний
Заводской номер
536.1309064-10
Количество на модель
1
№
3
Название детали
Гайка М8-6Н-8
Заводской номер
8.9301
Количество на модель
9
№
4
Название детали
Кронштейн крепления кожуха вентилятора левый верхний
Заводской номер
536.1309066-10
Количество на модель
1
№
5
Название детали
Кронштейн крепления кожуха вентилятора правый нижний
Заводской номер
536.1309072-10
Количество на модель
1
№
6
Название детали
Болт М10-6gх20-8.8
Заводской номер
8.9206
Количество на модель
3
№
7
Название детали
Кронштейн крепления кожуха вентилятора левый нижний
Заводской номер
536.1309074-10
Количество на модель
1
№
8
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кожух вентилятора | 536.1309010-10 | 1 | 1 | 1 | |||
| 2 | Болт М8-6gх20-8.8 | 8.9234 | 9 | 9 | 2 | |||
| 3 | Кронштейн крепления кожуха вентилятора правый верхний | 536.1309064-10 | 1 | 1 | 3 | |||
| 4 | Гайка М8-6Н-8 | 8.9301 | 9 | 9 | 4 | |||
| 5 | Кронштейн крепления кожуха вентилятора левый верхний | 536.1309066-10 | 1 | 1 | 5 | |||
| 6 | Кронштейн крепления кожуха вентилятора правый нижний | 536.1309072-10 | 1 | 1 | 6 | |||
| 7 | Болт М10-6gх20-8.8 | 8.9206 | 3 | 3 | 7 | |||
| 8 | Кронштейн крепления кожуха вентилятора левый нижний | 536.1309074-10 | 1 | 1 | 8 |
