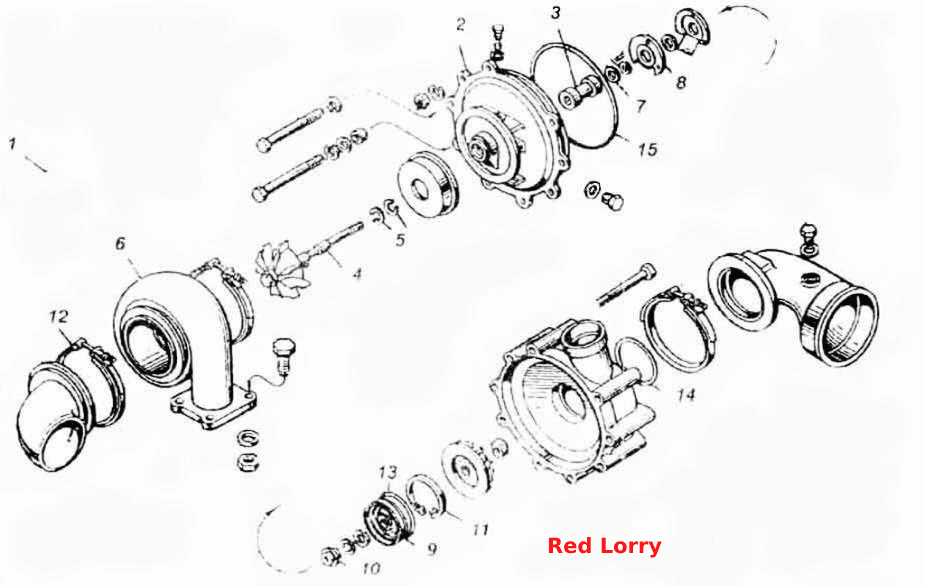

Турбокомпрессор ТКР-11
100%
Название детали
Турбокомпрессор левый в сборе
Заводской номер
8401.1118011
Количество на модель
№
1
Название детали
Турбокомпрессор правый в сборе
Заводской номер
8401.1118010
Количество на модель
№
1
Название детали
Корпус подшипника
Заводской номер
8401.1118024
Количество на модель
№
2
Название детали
Втулка ротора
Заводской номер
8401.1118030
Количество на модель
№
3
Название детали
Ротор в сборе
Заводской номер
8401.1118080-10
Количество на модель
№
4
Название детали
Кольцо уплотнительное ротора
Заводской номер
240Н-1118106
Количество на модель
№
5
Название детали
Корпус турбины
Заводской номер
8401.1118154
Количество на модель
№
6
Название детали
Шайба упорная
Заводской номер
8401.1118270
Количество на модель
№
7
Название детали
Подшипник упорный
Заводской номер
8401.1118272
Количество на модель
№
8
Название детали
Крышка корпуса подшипника
Заводской номер
8401.1118280
Количество на модель
№
9
Название детали
Маслоотражатель
Заводской номер
8401.1118284-10
Количество на модель
№
10
Название детали
Кольцо упорное
Заводской номер
8401.1118285
Количество на модель
№
11
Название детали
Хомут в сборе
Заводской номер
8401.1118444
Количество на модель
№
12
Название детали
Кольцо 079-085-36
Заводской номер
25 3111 6191
Количество на модель
№
13
Название детали
Кольцо 090-096-36
Заводской номер
25 3111 6199
Количество на модель
№
14
Название детали
Кольцо 220-225-36
Заводской номер
25 3111 6673
Количество на модель
№
15
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Турбокомпрессор левый в сборе | 8401.1118011 | 1 | |||||
| 1 | Турбокомпрессор правый в сборе | 8401.1118010 | 1 | |||||
| 2 | Корпус подшипника | 8401.1118024 | 2 | |||||
| 3 | Втулка ротора | 8401.1118030 | 3 | |||||
| 4 | Ротор в сборе | 8401.1118080-10 | 4 | |||||
| 5 | Кольцо уплотнительное ротора | 240Н-1118106 | 5 | |||||
| 6 | Корпус турбины | 8401.1118154 | 6 | |||||
| 7 | Шайба упорная | 8401.1118270 | 7 | |||||
| 8 | Подшипник упорный | 8401.1118272 | 8 | |||||
| 9 | Крышка корпуса подшипника | 8401.1118280 | 9 | |||||
| 10 | Маслоотражатель | 8401.1118284-10 | 10 | |||||
| 11 | Кольцо упорное | 8401.1118285 | 11 | |||||
| 12 | Хомут в сборе | 8401.1118444 | 12 | |||||
| 13 | Кольцо 079-085-36 | 25 3111 6191 | 13 | |||||
| 14 | Кольцо 090-096-36 | 25 3111 6199 | 14 | |||||
| 15 | Кольцо 220-225-36 | 25 3111 6673 | 15 |
