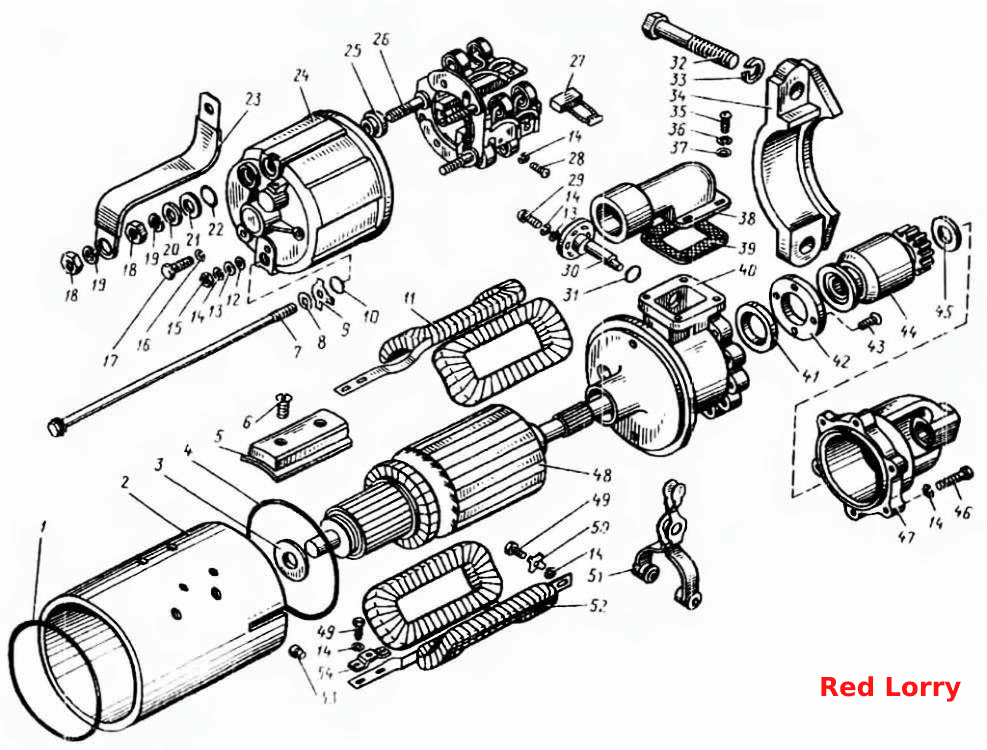

Стартер
100%
Название детали
Стартер (для дв. ЯМЗ-236)
Заводской номер
25.3708-01
Количество на модель
№
Название детали
Кольцо уплотнительное
Заводской номер
СТ103А-3708338
Количество на модель
№
1
Название детали
Корпус стартера
Заводской номер
25.3708101
Количество на модель
№
2
Название детали
Шайба
Заводской номер
МХ-0523
Количество на модель
№
3
Название детали
Кольцо уплотнительное
Заводской номер
СТ103А-3708046
Количество на модель
№
4
Название детали
Полюс
Заводской номер
СТ103-3708102
Количество на модель
№
5
Название детали
Винт
Заводской номер
Х1-П-58
Количество на модель
№
6
Название детали
Шпилька стяжная
Заводской номер
СТ103-3708003
Количество на модель
№
7
Название детали
Шайба 10Л 65Г ГОСТ 6402-70
Заводской номер
МХ-0142
Количество на модель
№
8
Название детали
Шайба замковая
Заводской номер
МХ-0954
Количество на модель
№
9
Название детали
Шайба уплотнительная
Заводской номер
СТ103А-3708045
Количество на модель
№
10
Название детали
Катушка в сборе
Заводской номер
СТ103-3708150
Количество на модель
№
11
Название детали
Шайба уплотнительная
Заводской номер
25.3708005
Количество на модель
№
12
Название детали
Шайба
Заводской номер
МХ-0276
Количество на модель
№
13
Название детали
Шайба 6Т пружинная
Заводской номер
Х-1482
Количество на модель
№
14
Название детали
Гайка М6
Заводской номер
8Х-1533
Количество на модель
№
15
Название детали
Шайба
Заводской номер
45 9816 8046
Количество на модель
№
16
Название детали
Болт
Заводской номер
М8х1х20
Количество на модель
№
17
Название детали
Орех
Заводской номер
Х2-9302
Количество на модель
№
18
Название детали
Шайба пружинная
Заводской номер
7Х-4289
Количество на модель
№
19
Название детали
Шайба пружинная
Заводской номер
МХ-0825
Количество на модель
№
20
Название детали
Шайба
Заводской номер
МХ-0037
Количество на модель
№
21
Название детали
Шайба уплотнительная
Заводской номер
СТ103А-3708339
Количество на модель
№
22
Название детали
Шина соединительная
Заводской номер
СТ103-3708030
Количество на модель
№
23
Название детали
Крышка коллектора
Заводской номер
253708301
Количество на модель
№
24
Название детали
Втулка
Заводской номер
СТ103А-3708309
Количество на модель
№
25
Название детали
Крейцкопф в сборе
Заводской номер
25.3708320
Количество на модель
№
26
Название детали
Кисть
Заводской номер
СТ26-3708050
Количество на модель
8
№
27
Название детали
Винт
Заводской номер
7Х-4196
Количество на модель
8
№
28
Название детали
Винт М- х
Заводской номер
4594321109
Количество на модель
2
№
29
Название детали
Ось рычага в сборе
Заводской номер
СТ142-3708070
Количество на модель
1
№
30
Название детали
Кольцо уплотнительное
Заводской номер
16.3708406
Количество на модель
1
№
31
Название детали
Болт крепления стартера
Заводской номер
45 9327 1196
Количество на модель
2
№
32
Название детали
Шайба 14 пружинная
Заводской номер
252138-П2
Количество на модель
2
№
33
Название детали
Кронштейн крепления стартера
Заводской номер
842.3708722-10
Количество на модель
1
№
34
Название детали
Винт
Заводской номер
МХ-0905
Количество на модель
4
№
35
Название детали
Шайба 5Т пружинная
Заводской номер
Х-4001
Количество на модель
4
№
36
Название детали
Шайба
Заводской номер
8Х-1497
Количество на модель
4
№
37
Название детали
Кожух привода
Заводской номер
253708001
Количество на модель
1
№
38
Название детали
прокладка
Заводской номер
25.3708002
Количество на модель
1
№
39
Название детали
Корпус привода
Заводской номер
25.3708510
Количество на модель
1
№
40
Название детали
Сальник
Заводской номер
М67.26.15.030
Количество на модель
1
№
41
Название детали
Шайба
Заводской номер
25.3708501
Количество на модель
1
№
42
Название детали
Винт
Заводской номер
25.3708502
Количество на модель
4
№
43
Название детали
Привод стартера
Заводской номер
25.3708600
Количество на модель
1
№
44
Название детали
Упорная шайба
Заводской номер
25.3708403
Количество на модель
1
№
45
Название детали
Винт
Заводской номер
25.3708404
Количество на модель
6
№
46
Название детали
Крышка привода
Заводской номер
25.3708410
Количество на модель
1
№
47
Название детали
Якорь в сборе
Заводской номер
25.3708200
Количество на модель
1
№
48
Название детали
Болт
Заводской номер
МХ-1104
Количество на модель
7
№
49
Название детали
Шайба замковая
Заводской номер
МХ-1032
Количество на модель
2
№
50
Название детали
Рычаг
Заводской номер
25.3708450
Количество на модель
1
№
51
Название детали
Катушка в сборе
Заводской номер
СТ103-3708120
Количество на модель
1
№
52
Название детали
Штифт установочный
Заводской номер
240-3708724
Количество на модель
1
№
53
Название детали
Тарелка
Заводской номер
25.3708004
Количество на модель
2
№
54
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Стартер (для дв. ЯМЗ-236) | 25.3708-01 | |||||||
| 1 | Кольцо уплотнительное | СТ103А-3708338 | 1 | |||||
| 2 | Корпус стартера | 25.3708101 | 2 | |||||
| 3 | Шайба | МХ-0523 | 3 | |||||
| 4 | Кольцо уплотнительное | СТ103А-3708046 | 4 | |||||
| 5 | Полюс | СТ103-3708102 | 5 | |||||
| 6 | Винт | Х1-П-58 | 6 | |||||
| 7 | Шпилька стяжная | СТ103-3708003 | 7 | |||||
| 8 | Шайба 10Л 65Г ГОСТ 6402-70 | МХ-0142 | 8 | |||||
| 9 | Шайба замковая | МХ-0954 | 9 | |||||
| 10 | Шайба уплотнительная | СТ103А-3708045 | 10 | |||||
| 11 | Катушка в сборе | СТ103-3708150 | 11 | |||||
| 12 | Шайба уплотнительная | 25.3708005 | 12 | |||||
| 13 | Шайба | МХ-0276 | 13 | |||||
| 14 | Шайба 6Т пружинная | Х-1482 | 14 | |||||
| 15 | Гайка М6 | 8Х-1533 | 15 | |||||
| 16 | Шайба | 45 9816 8046 | 16 | |||||
| 17 | Болт | М8х1х20 | 17 | |||||
| 18 | Орех | Х2-9302 | 18 | |||||
| 19 | Шайба пружинная | 7Х-4289 | 19 | |||||
| 20 | Шайба пружинная | МХ-0825 | 20 | |||||
| 21 | Шайба | МХ-0037 | 21 | |||||
| 22 | Шайба уплотнительная | СТ103А-3708339 | 22 | |||||
| 23 | Шина соединительная | СТ103-3708030 | 23 | |||||
| 24 | Крышка коллектора | 253708301 | 24 | |||||
| 25 | Втулка | СТ103А-3708309 | 25 | |||||
| 26 | Крейцкопф в сборе | 25.3708320 | 26 | |||||
| 27 | Кисть | СТ26-3708050 | 8 | 8 | 27 | |||
| 28 | Винт | 7Х-4196 | 8 | 8 | 28 | |||
| 29 | Винт М- х | 4594321109 | 2 | 2 | 29 | |||
| 30 | Ось рычага в сборе | СТ142-3708070 | 1 | 1 | 30 | |||
| 31 | Кольцо уплотнительное | 16.3708406 | 1 | 1 | 31 | |||
| 32 | Болт крепления стартера | 45 9327 1196 | 2 | 2 | 32 | |||
| 33 | Шайба 14 пружинная | 252138-П2 | 2 | 2 | 33 | |||
| 34 | Кронштейн крепления стартера | 842.3708722-10 | 1 | 1 | 34 | |||
| 35 | Винт | МХ-0905 | 4 | 4 | 35 | |||
| 36 | Шайба 5Т пружинная | Х-4001 | 4 | 4 | 36 | |||
| 37 | Шайба | 8Х-1497 | 4 | 4 | 37 | |||
| 38 | Кожух привода | 253708001 | 1 | 1 | 38 | |||
| 39 | прокладка | 25.3708002 | 1 | 1 | 39 | |||
| 40 | Корпус привода | 25.3708510 | 1 | 1 | 40 | |||
| 41 | Сальник | М67.26.15.030 | 1 | 1 | 41 | |||
| 42 | Шайба | 25.3708501 | 1 | 1 | 42 | |||
| 43 | Винт | 25.3708502 | 4 | 4 | 43 | |||
| 44 | Привод стартера | 25.3708600 | 1 | 1 | 44 | |||
| 45 | Упорная шайба | 25.3708403 | 1 | 1 | 45 | |||
| 46 | Винт | 25.3708404 | 6 | 6 | 46 | |||
| 47 | Крышка привода | 25.3708410 | 1 | 1 | 47 | |||
| 48 | Якорь в сборе | 25.3708200 | 1 | 1 | 48 | |||
| 49 | Болт | МХ-1104 | 7 | 7 | 49 | |||
| 50 | Шайба замковая | МХ-1032 | 2 | 2 | 50 | |||
| 51 | Рычаг | 25.3708450 | 1 | 1 | 51 | |||
| 52 | Катушка в сборе | СТ103-3708120 | 1 | 1 | 52 | |||
| 53 | Штифт установочный | 240-3708724 | 1 | 1 | 53 | |||
| 54 | Тарелка | 25.3708004 | 2 | 2 | 54 |
