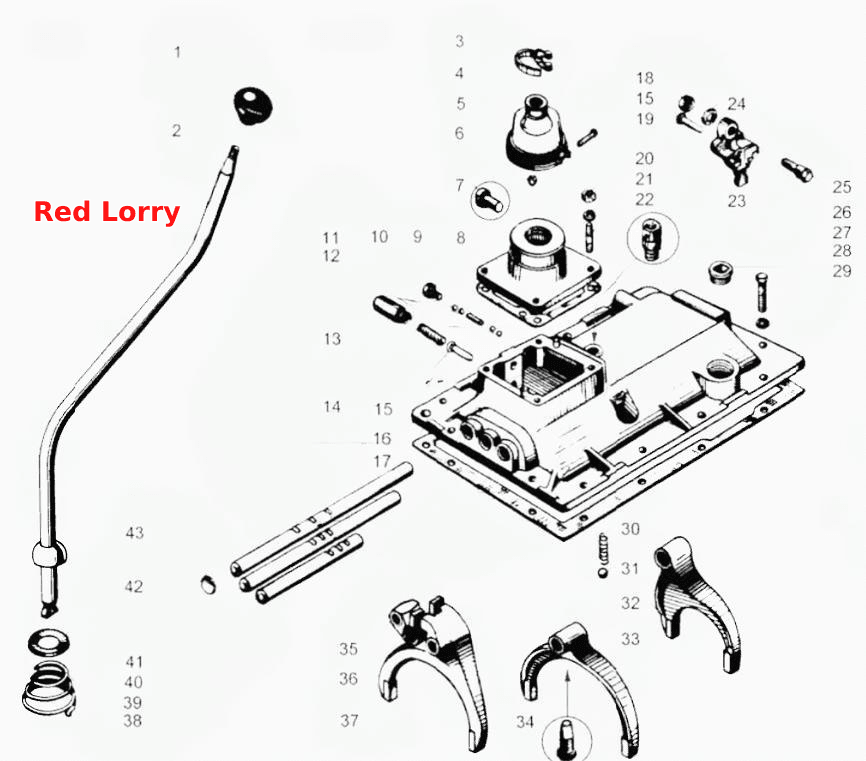

Механизм переключения коробки передач ЯМЗ-236Н
100%
Название детали
Рукоятка рычага переключения передач
Заводской номер
200-1702159-А
Количество на модель
1
№
1
Название детали
Рычаг переключения передач
Заводской номер
236Н-1702118-А
Количество на модель
1
№
2
Название детали
Хомут червячный
Заводской номер
ABA22-32-C7/9-w1
Количество на модель
1
№
3
Название детали
Колпак опоры рычага защитный
Заводской номер
236У-1702133
Количество на модель
1
№
4
Название детали
Хомутик
Заводской номер
288026-П29С
Количество на модель
1
№
5
Название детали
Гайка М5-6Н ОСТ 37.001.112-91
Заводской номер
251086-П29
Количество на модель
1
№
6
Название детали
Штифт-фиксатор
Заводской номер
236У-1702128-А
Количество на модель
1
№
7
Название детали
Опора рычага переключения передач
Заводской номер
236У-1702121-Б
Количество на модель
1
№
8
Название детали
Прокладка
Заводской номер
236-1702122-01
Количество на модель
1
№
9
Название детали
Штифт замка штоков вилок
Заводской номер
236-1702087
Количество на модель
1
№
10
Название детали
Пробка
Заводской номер
316172-П29
Количество на модель
1
№
11
Название детали
Шарик замка штоков Б 9,525-100
Заводской номер
4691186660
Количество на модель
4
№
12
Название детали
Стакан пружины
Заводской номер
236-1702132
Количество на модель
1
№
13
Название детали
Пружина предохранителя
Заводской номер
236-1702127-А
Количество на модель
1
№
14
Название детали
Предохранитель включения 1-ой передачи и заднего хода
Заводской номер
236-1702129
Количество на модель
1
№
15
Название детали
Крышка верхняя
Заводской номер
236-1702015-Б2
Количество на модель
1
№
16
Название детали
Прокладка крышки
Заводской номер
236-1702014
Количество на модель
1
№
17
Название детали
Гайка М12х1,25
Заводской номер
250615-П29
Количество на модель
1
№
18
Название детали
Винт М5х30
Заводской номер
220086-П29
Количество на модель
1
№
19
Название детали
Гайка М10х1-6Н
Заводской номер
250513-П29
Количество на модель
4
№
20
Название детали
Шайба 10 ОСТ 37.001.144-96
Заводской номер
252006-П29
Количество на модель
4
№
21
Название детали
Шпилька М/- х
Заводской номер
216258-П29
Количество на модель
4
№
22
Название детали
Сапун
Заводской номер
236-1702170-А
Количество на модель
1
№
23
Название детали
Шайба пружинная
Заводской номер
252137-П2
Количество на модель
1
№
24
Название детали
Ось поводка
Заводской номер
236-1702126
Количество на модель
1
№
25
Название детали
Поводок переключения 1-ой передачи и заднего хода
Заводской номер
236-1702125
Количество на модель
1
№
26
Название детали
Пробка
Заводской номер
262522-П2
Количество на модель
1
№
27
Название детали
Болт
Заводской номер
8.9050
Количество на модель
12
№
28
Название детали
Болт
Заводской номер
310046-П29
Количество на модель
12
№
28
Название детали
Шайба
Заводской номер
253501143
Количество на модель
12
№
29
Название детали
Шайба
Заводской номер
312695-П2
Количество на модель
12
№
29
Название детали
Пружина
Заводской номер
236-1702106
Количество на модель
3
№
30
Название детали
Шарик стопорный Б 12,7-100
Заводской номер
4691187960
Количество на модель
3
№
31
Название детали
Вилка переключения 1-ой передачи и заднего хода
Заводской номер
236-1702024
Количество на модель
1
№
32
Название детали
Вилка переключения 2-ой и 3-ей передач
Заводской номер
236-1702027
Количество на модель
1
№
33
Название детали
Винт установочный
Заводской номер
236-1702025
Количество на модель
5
№
34
Название детали
Головка штока вилки переключения 1-ой передачи и заднего хода
Заводской номер
236-1702053
Количество на модель
1
№
35
Название детали
Головка штока вилки переключения 2-ой и 3-ей передач
Заводской номер
236-1702028
Количество на модель
1
№
36
Название детали
Вилка переключения 4-ой и 5-ой передач
Заводской номер
236-1702033
Количество на модель
1
№
37
Название детали
Пружина рычага
Заводской номер
236У-1702130
Количество на модель
1
№
38
Название детали
Шток вилки переключения 4-ой и 5-ой передач
Заводской номер
236-1702074
Количество на модель
1
№
39
Название детали
Шток вилки переключения 2-ой и 3-ей передач
Заводской номер
236-1702064
Количество на модель
1
№
40
Название детали
Шток вилки переключения 1-ой передачи и заднего хода
Заводской номер
236-1702060-А2
Количество на модель
1
№
41
Название детали
Шайба
Заводской номер
236У-1702131-А
Количество на модель
1
№
42
Название детали
Заглушка 26
Заводской номер
260310-П29
Количество на модель
3
№
43
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рукоятка рычага переключения передач | 200-1702159-А | 1 | 1 | 1 | |||
| 2 | Рычаг переключения передач | 236Н-1702118-А | 1 | 1 | 2 | |||
| 3 | Хомут червячный | ABA22-32-C7/9-w1 | 1 | 1 | 3 | |||
| 4 | Колпак опоры рычага защитный | 236У-1702133 | 1 | 1 | 4 | |||
| 5 | Хомутик | 288026-П29С | 1 | 1 | 5 | |||
| 6 | Гайка М5-6Н ОСТ 37.001.112-91 | 251086-П29 | 1 | 1 | 6 | |||
| 7 | Штифт-фиксатор | 236У-1702128-А | 1 | 1 | 7 | |||
| 8 | Опора рычага переключения передач | 236У-1702121-Б | 1 | 1 | 8 | |||
| 9 | Прокладка | 236-1702122-01 | 1 | 1 | 9 | |||
| 10 | Штифт замка штоков вилок | 236-1702087 | 1 | 1 | 10 | |||
| 11 | Пробка | 316172-П29 | 1 | 1 | 11 | |||
| 12 | Шарик замка штоков Б 9,525-100 | 4691186660 | 4 | 4 | 12 | |||
| 13 | Стакан пружины | 236-1702132 | 1 | 1 | 13 | |||
| 14 | Пружина предохранителя | 236-1702127-А | 1 | 1 | 14 | |||
| 15 | Предохранитель включения 1-ой передачи и заднего хода | 236-1702129 | 1 | 1 | 15 | |||
| 16 | Крышка верхняя | 236-1702015-Б2 | 1 | 1 | 16 | |||
| 17 | Прокладка крышки | 236-1702014 | 1 | 1 | 17 | |||
| 18 | Гайка М12х1,25 | 250615-П29 | 1 | 1 | 18 | |||
| 19 | Винт М5х30 | 220086-П29 | 1 | 1 | 19 | |||
| 20 | Гайка М10х1-6Н | 250513-П29 | 4 | 4 | 20 | |||
| 21 | Шайба 10 ОСТ 37.001.144-96 | 252006-П29 | 4 | 4 | 21 | |||
| 22 | Шпилька М/- х | 216258-П29 | 4 | 4 | 22 | |||
| 23 | Сапун | 236-1702170-А | 1 | 1 | 23 | |||
| 24 | Шайба пружинная | 252137-П2 | 1 | 1 | 24 | |||
| 25 | Ось поводка | 236-1702126 | 1 | 1 | 25 | |||
| 26 | Поводок переключения 1-ой передачи и заднего хода | 236-1702125 | 1 | 1 | 26 | |||
| 27 | Пробка | 262522-П2 | 1 | 1 | 27 | |||
| 28 | Болт | 8.9050 | 12 | 12 | 28 | |||
| 28 | Болт | 310046-П29 | 12 | 12 | 28 | |||
| 29 | Шайба | 253501143 | 12 | 12 | 29 | |||
| 29 | Шайба | 312695-П2 | 12 | 12 | 29 | |||
| 30 | Пружина | 236-1702106 | 3 | 3 | 30 | |||
| 31 | Шарик стопорный Б 12,7-100 | 4691187960 | 3 | 3 | 31 | |||
| 32 | Вилка переключения 1-ой передачи и заднего хода | 236-1702024 | 1 | 1 | 32 | |||
| 33 | Вилка переключения 2-ой и 3-ей передач | 236-1702027 | 1 | 1 | 33 | |||
| 34 | Винт установочный | 236-1702025 | 5 | 5 | 34 | |||
| 35 | Головка штока вилки переключения 1-ой передачи и заднего хода | 236-1702053 | 1 | 1 | 35 | |||
| 36 | Головка штока вилки переключения 2-ой и 3-ей передач | 236-1702028 | 1 | 1 | 36 | |||
| 37 | Вилка переключения 4-ой и 5-ой передач | 236-1702033 | 1 | 1 | 37 | |||
| 38 | Пружина рычага | 236У-1702130 | 1 | 1 | 38 | |||
| 39 | Шток вилки переключения 4-ой и 5-ой передач | 236-1702074 | 1 | 1 | 39 | |||
| 40 | Шток вилки переключения 2-ой и 3-ей передач | 236-1702064 | 1 | 1 | 40 | |||
| 41 | Шток вилки переключения 1-ой передачи и заднего хода | 236-1702060-А2 | 1 | 1 | 41 | |||
| 42 | Шайба | 236У-1702131-А | 1 | 1 | 42 | |||
| 43 | Заглушка 26 | 260310-П29 | 3 | 3 | 43 |
