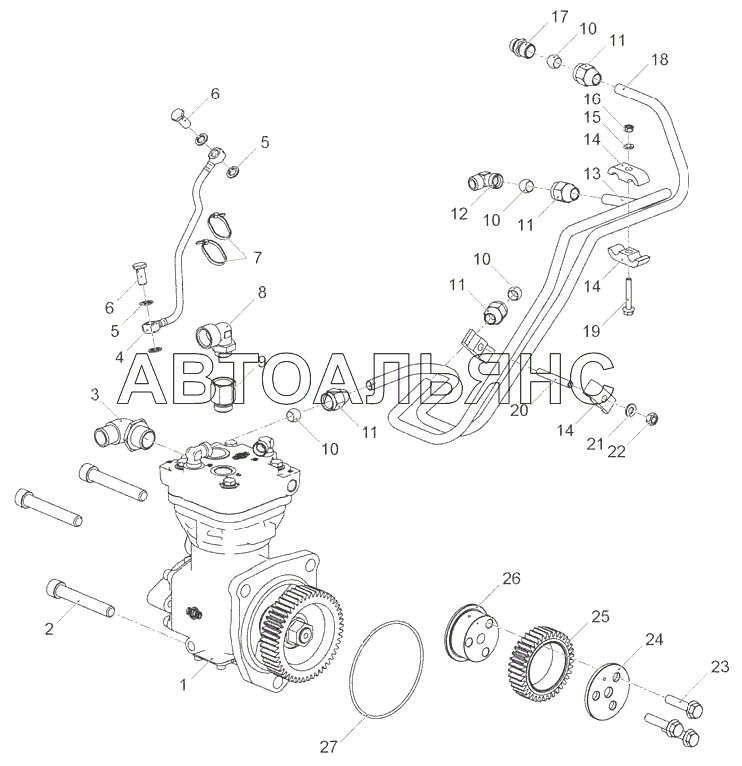

Установка компрессора пневматического тормоза 5342.3509005-20
100%
Название детали
Компрессор пневматического тормоза
Заводской номер
5340.3509010-30
Количество на модель
1
№
1
Название детали
Винт М14х1.5-6gх90-8.8
Заводской номер
8.9334
Количество на модель
3
№
2
Название детали
Штуцер угловой с герметиком
Заводской номер
536.3509202
Количество на модель
1
№
3
Название детали
Труба подвода масла к ТНВД
Заводской номер
236-1111614
Количество на модель
1
№
4
Название детали
Шайба резинометаллическая
Заводской номер
8.9211
Количество на модель
4
№
5
Название детали
Болт М10х1-6gх21
Заводской номер
310122-П29
Количество на модель
2
№
6
Название детали
Хомут кабельный 3x200
Заводской номер
8.8909
Количество на модель
2
№
7
Название детали
Штуцер угловой D2022
Заводской номер
8.9453
Количество на модель
1
№
8
Название детали
Штуцер с герметиком
Заводской номер
5342.3509206-30
Количество на модель
1
№
9
Название детали
Муфта биконическая
Заводской номер
8.9763
Количество на модель
4
№
10
Название детали
Гайка накидная
Заводской номер
314744-П29
Количество на модель
4
№
11
Название детали
Штуцер угловой
Заводской номер
8.9762
Количество на модель
1
№
12
Название детали
Трубка отвода охлаждающей жидкости от компрессора
Заводской номер
5340.3509287-50
Количество на модель
1
№
13
Название детали
Скоба крепления трубок в сборе
Заводской номер
840.1104446
Количество на модель
4
№
14
Название детали
Шайба 6 ОСТ 37.001.144-96
Заводской номер
252004-П29
Количество на модель
1
№
15
Название детали
Гайка
Заводской номер
250508-Г29
Количество на модель
1
№
16
Название детали
Штуцер прямой
Заводской номер
8.9772
Количество на модель
1
№
17
Название детали
Трубка подвода охлаждающей жидкости к компрессору
Заводской номер
5340.3509279-50
Количество на модель
1
№
18
Название детали
Болт
Заводской номер
8.9230
Количество на модель
1
№
19
Название детали
Шпилька
Заводской номер
216533-П29
Количество на модель
1
№
20
Название детали
Шайба 8 ОСТ 37.001.144-96
Заводской номер
252005-П29
Количество на модель
1
№
21
Название детали
Гайка М8х1-6Н ОСТ 37.001.124-93
Заводской номер
250511-П29
Количество на модель
1
№
22
Название детали
Болт М10-6gх45-8.8
Заводской номер
8.9245
Количество на модель
3
№
23
Название детали
Пластина
Заводской номер
5340.3509508
Количество на модель
1
№
24
Название детали
Шестерня промежуточная
Заводской номер
5340.3509501
Количество на модель
1
№
25
Название детали
Ось промежуточной шестерни
Заводской номер
5340.3509506
Количество на модель
1
№
26
Название детали
Кольцо уплотнительное
Заводской номер
236-1028246
Количество на модель
1
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Компрессор пневматического тормоза | 5340.3509010-30 | 1 | 1 | 1 | |||
| 2 | Винт М14х1.5-6gх90-8.8 | 8.9334 | 3 | 3 | 2 | |||
| 3 | Штуцер угловой с герметиком | 536.3509202 | 1 | 1 | 3 | |||
| 4 | Труба подвода масла к ТНВД | 236-1111614 | 1 | 1 | 4 | |||
| 5 | Шайба резинометаллическая | 8.9211 | 4 | 4 | 5 | |||
| 6 | Болт М10х1-6gх21 | 310122-П29 | 2 | 2 | 6 | |||
| 7 | Хомут кабельный 3x200 | 8.8909 | 2 | 2 | 7 | |||
| 8 | Штуцер угловой D2022 | 8.9453 | 1 | 1 | 8 | |||
| 9 | Штуцер с герметиком | 5342.3509206-30 | 1 | 1 | 9 | |||
| 10 | Муфта биконическая | 8.9763 | 4 | 4 | 10 | |||
| 11 | Гайка накидная | 314744-П29 | 4 | 4 | 11 | |||
| 12 | Штуцер угловой | 8.9762 | 1 | 1 | 12 | |||
| 13 | Трубка отвода охлаждающей жидкости от компрессора | 5340.3509287-50 | 1 | 1 | 13 | |||
| 14 | Скоба крепления трубок в сборе | 840.1104446 | 4 | 4 | 14 | |||
| 15 | Шайба 6 ОСТ 37.001.144-96 | 252004-П29 | 1 | 1 | 15 | |||
| 16 | Гайка | 250508-Г29 | 1 | 1 | 16 | |||
| 17 | Штуцер прямой | 8.9772 | 1 | 1 | 17 | |||
| 18 | Трубка подвода охлаждающей жидкости к компрессору | 5340.3509279-50 | 1 | 1 | 18 | |||
| 19 | Болт | 8.9230 | 1 | 1 | 19 | |||
| 20 | Шпилька | 216533-П29 | 1 | 1 | 20 | |||
| 21 | Шайба 8 ОСТ 37.001.144-96 | 252005-П29 | 1 | 1 | 21 | |||
| 22 | Гайка М8х1-6Н ОСТ 37.001.124-93 | 250511-П29 | 1 | 1 | 22 | |||
| 23 | Болт М10-6gх45-8.8 | 8.9245 | 3 | 3 | 23 | |||
| 24 | Пластина | 5340.3509508 | 1 | 1 | 24 | |||
| 25 | Шестерня промежуточная | 5340.3509501 | 1 | 1 | 25 | |||
| 26 | Ось промежуточной шестерни | 5340.3509506 | 1 | 1 | 26 | |||
| 27 | Кольцо уплотнительное | 236-1028246 | 1 | 1 | 27 |
