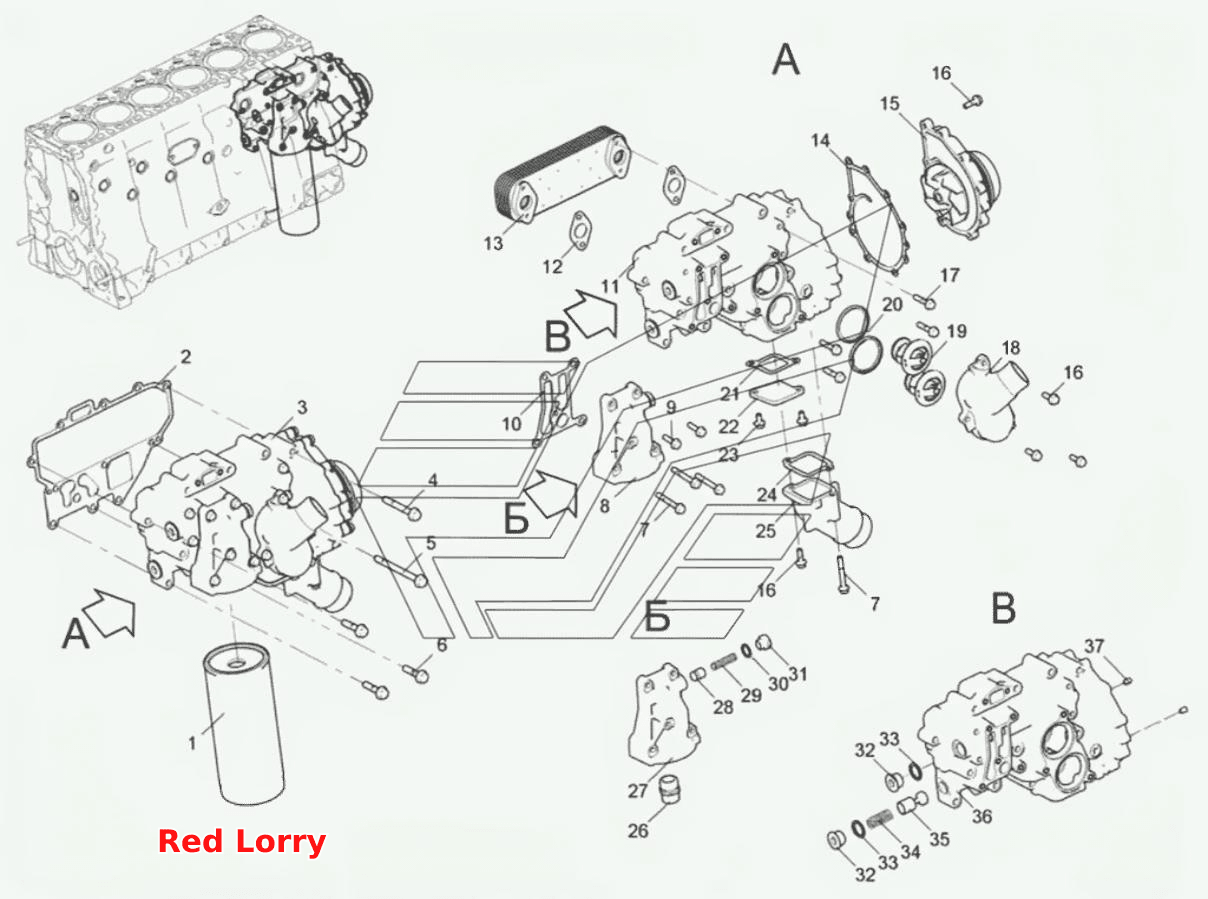

Модуль сервисный
100%
Название детали
Фильтр масляный W 11 102С
Заводской номер
5340.1012075
Количество на модель
1
№
1
Название детали
Прокладка сервисного модуля
Заводской номер
5340.1013682-10
Количество на модель
1
№
2
Название детали
Модуль сервисный
Заводской номер
536.1013590-10
Количество на модель
1
№
3
Название детали
Болт М10-6gх80-8.8
Заводской номер
8.9177
Количество на модель
7
№
4
Название детали
Болт М10-6gх120-8.8
Заводской номер
8.9347
Количество на модель
1
№
5
Название детали
Болт М10-6gх45-8.8
Заводской номер
8.9245
Количество на модель
3
№
6
Название детали
Болт М8-6gх60-8.8
Заводской номер
8.9110
Количество на модель
4
№
7
Название детали
Корпус масляного фильтра с клапаном теплообменника
Заводской номер
5340.1012012
Количество на модель
1
№
8
Название детали
Болт М8-6gх30-8.8
Заводской номер
8.9064
Количество на модель
2
№
9
Название детали
Прокладка корпуса масляного фильтра
Заводской номер
5340.1012100
Количество на модель
1
№
10
Название детали
Модуль сервисный
Заводской номер
5340.1013600-10
Количество на модель
1
№
11
Название детали
Прокладка теплопередающего элемента
Заводской номер
5340.1013684
Количество на модель
2
№
12
Название детали
Элемент теплопередающий
Заводской номер
536.1013650
Количество на модель
1
№
13
Название детали
Прокладка водяного насоса
Заводской номер
5340.1307048
Количество на модель
1
№
14
Название детали
Насос водяной
Заводской номер
536.1307010-10
Количество на модель
1
№
15
Название детали
Болт М8-6gх40-8.8
Заводской номер
8.9094
Количество на модель
4
№
17
Название детали
Патрубок отводящий
Заводской номер
5340.1303130-10
Количество на модель
1
№
18
Название детали
Болт М8-6gх25-8.8
Заводской номер
8.9062
Количество на модель
13
№
18
Название детали
Термостат Т 117-1306100-05
Заводской номер
8.8831
Количество на модель
2
№
19
Название детали
Уплотнитель термостата
Заводской номер
658.1306054-01
Количество на модель
2
№
20
Название детали
Прокладка
Заводской номер
5340.1013762-10
Количество на модель
1
№
21
Название детали
Заглушка
Заводской номер
5340.1013758-10
Количество на модель
1
№
22
Название детали
Болт с подголовником М8х1,25-16 8.8
Заводской номер
8.9089
Количество на модель
2
№
23
Название детали
Прокладка патрубка
Заводской номер
5340.1303121-10
Количество на модель
1
№
24
Название детали
Патрубок подводящий
Заводской номер
5340.1303208-20
Количество на модель
1
№
25
Название детали
Штуцер
Заводской номер
5340.1012127
Количество на модель
1
№
26
Название детали
Корпус масляного фильтра
Заводской номер
5340.1012020
Количество на модель
1
№
27
Название детали
Клапан предохранительный
Заводской номер
840.1011364
Количество на модель
1
№
28
Название детали
Пружина перепускного клапана теплообменника
Заводской номер
5340.1013397
Количество на модель
1
№
29
Название детали
Прокладка
Заводской номер
236-1011371
Количество на модель
1
№
30
Название детали
Пробка клапана
Заводской номер
5340.1013629
Количество на модель
1
№
31
Название детали
Пробка
Заводской номер
316186-П29
Количество на модель
2
№
32
Название детали
прокладка
Заводской номер
312768-П
Количество на модель
2
№
33
Название детали
Пружина дифференциального клапана
Заводской номер
5340.1011057-10
Количество на модель
1
№
34
Название детали
Клапан дифференциальный
Заводской номер
5340.1011055-10
Количество на модель
1
№
35
Название детали
Корпус сервисного модуля
Заводской номер
5340.1013601
Количество на модель
1
№
36
Название детали
Штифт 8х12
Заводской номер
313457-П2
Количество на модель
2
№
37
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Фильтр масляный W 11 102С | 5340.1012075 | 1 | 1 | 1 | |||
| 2 | Прокладка сервисного модуля | 5340.1013682-10 | 1 | 1 | 2 | |||
| 3 | Модуль сервисный | 536.1013590-10 | 1 | 1 | 3 | |||
| 4 | Болт М10-6gх80-8.8 | 8.9177 | 7 | 7 | 4 | |||
| 5 | Болт М10-6gх120-8.8 | 8.9347 | 1 | 1 | 5 | |||
| 6 | Болт М10-6gх45-8.8 | 8.9245 | 3 | 3 | 6 | |||
| 7 | Болт М8-6gх60-8.8 | 8.9110 | 4 | 4 | 7 | |||
| 8 | Корпус масляного фильтра с клапаном теплообменника | 5340.1012012 | 1 | 1 | 8 | |||
| 9 | Болт М8-6gх30-8.8 | 8.9064 | 2 | 2 | 9 | |||
| 10 | Прокладка корпуса масляного фильтра | 5340.1012100 | 1 | 1 | 10 | |||
| 11 | Модуль сервисный | 5340.1013600-10 | 1 | 1 | 11 | |||
| 12 | Прокладка теплопередающего элемента | 5340.1013684 | 2 | 2 | 12 | |||
| 13 | Элемент теплопередающий | 536.1013650 | 1 | 1 | 13 | |||
| 14 | Прокладка водяного насоса | 5340.1307048 | 1 | 1 | 14 | |||
| 15 | Насос водяной | 536.1307010-10 | 1 | 1 | 15 | |||
| 17 | Болт М8-6gх40-8.8 | 8.9094 | 4 | 4 | 17 | |||
| 18 | Патрубок отводящий | 5340.1303130-10 | 1 | 1 | 18 | |||
| 18 | Болт М8-6gх25-8.8 | 8.9062 | 13 | 13 | 18 | |||
| 19 | Термостат Т 117-1306100-05 | 8.8831 | 2 | 2 | 19 | |||
| 20 | Уплотнитель термостата | 658.1306054-01 | 2 | 2 | 20 | |||
| 21 | Прокладка | 5340.1013762-10 | 1 | 1 | 21 | |||
| 22 | Заглушка | 5340.1013758-10 | 1 | 1 | 22 | |||
| 23 | Болт с подголовником М8х1,25-16 8.8 | 8.9089 | 2 | 2 | 23 | |||
| 24 | Прокладка патрубка | 5340.1303121-10 | 1 | 1 | 24 | |||
| 25 | Патрубок подводящий | 5340.1303208-20 | 1 | 1 | 25 | |||
| 26 | Штуцер | 5340.1012127 | 1 | 1 | 26 | |||
| 27 | Корпус масляного фильтра | 5340.1012020 | 1 | 1 | 27 | |||
| 28 | Клапан предохранительный | 840.1011364 | 1 | 1 | 28 | |||
| 29 | Пружина перепускного клапана теплообменника | 5340.1013397 | 1 | 1 | 29 | |||
| 30 | Прокладка | 236-1011371 | 1 | 1 | 30 | |||
| 31 | Пробка клапана | 5340.1013629 | 1 | 1 | 31 | |||
| 32 | Пробка | 316186-П29 | 2 | 2 | 32 | |||
| 33 | прокладка | 312768-П | 2 | 2 | 33 | |||
| 34 | Пружина дифференциального клапана | 5340.1011057-10 | 1 | 1 | 34 | |||
| 35 | Клапан дифференциальный | 5340.1011055-10 | 1 | 1 | 35 | |||
| 36 | Корпус сервисного модуля | 5340.1013601 | 1 | 1 | 36 | |||
| 37 | Штифт 8х12 | 313457-П2 | 2 | 2 | 37 |
