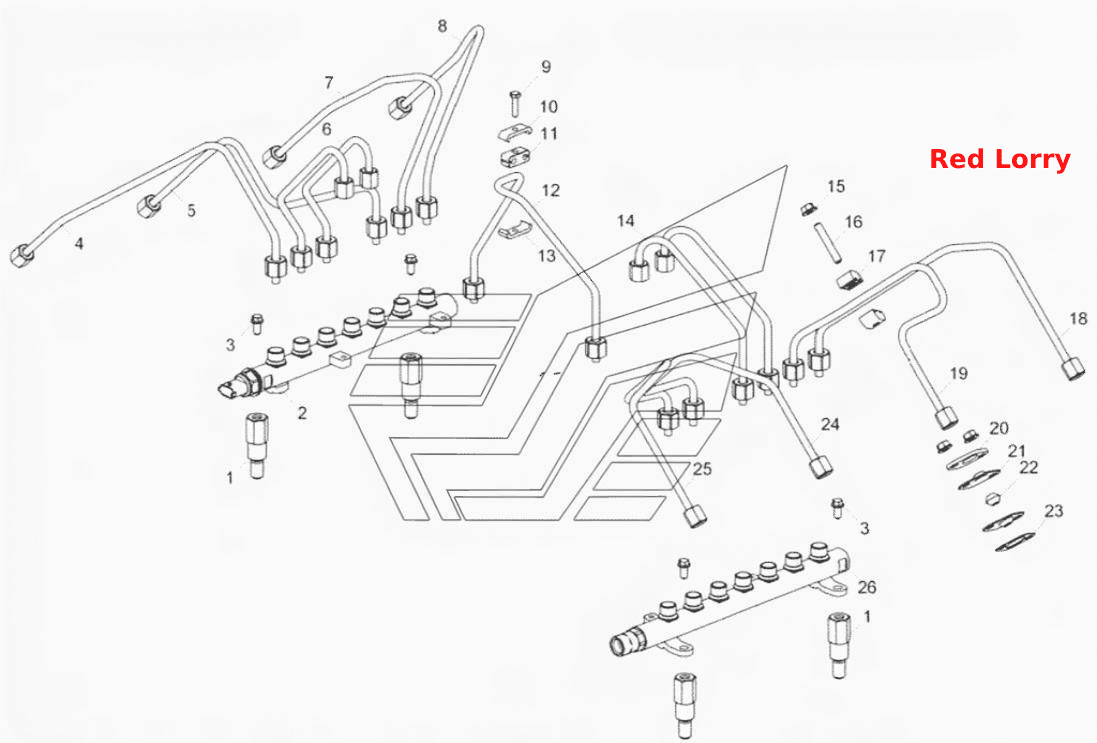

6585.1112006 Установка трубок высокого давления
100%
Название детали
Опора аккумулятора высокого давления
Заводской номер
6565.1112552
Количество на модель
4
№
1
Название детали
Аккумулятор
Заводской номер
6585.1112303
Количество на модель
1
№
2
Название детали
Болт с подголовником М8х1,25-16 8.8
Заводской номер
8.9089
Количество на модель
4
№
3
Название детали
Трубка высокого давления 1-ого цилиндра
Заводской номер
6585.1112410
Количество на модель
1
№
4
Название детали
Трубка высокого давления 2-ого цилиндра
Заводской номер
6585.1112420
Количество на модель
1
№
5
Название детали
Трубка насоса высокого давления правая
Заводской номер
6585.1111672
Количество на модель
2
№
6
Название детали
Трубка высокого давления 3-ого цилиндра
Заводской номер
6585.1112430
Количество на модель
1
№
7
Название детали
Трубка высокого давления 4-ого цилиндра
Заводской номер
6585.1112440
Количество на модель
1
№
8
Название детали
Болт М6-6gх30-8.8
Заводской номер
8.9228
Количество на модель
1
№
9
Название детали
Скоба крепления воздухопроводов
Заводской номер
240-1104458
Количество на модель
2
№
10
Название детали
Прокладка
Заводской номер
240-1104350
Количество на модель
1
№
11
Название детали
Трубка соединительная аккумуляторов
Заводской номер
6585.1111675
Количество на модель
1
№
12
Название детали
Скоба
Заводской номер
240-1104459
Количество на модель
1
№
13
Название детали
Трубка насоса высокого давления левая
Заводской номер
6585.1111670
Количество на модель
2
№
14
Название детали
Гайка М8х1
Заводской номер
874505-П29
Количество на модель
20
№
15
Название детали
Шпилька
Заводской номер
216533-П29ГМ
Количество на модель
4
№
16
Название детали
Скоба
Заводской номер
840.1112528
Количество на модель
8
№
17
Название детали
Трубка высокого давления 8-ого цилиндра
Заводской номер
6585.1112480
Количество на модель
1
№
18
Название детали
Трубка высокого давления 7-ого цилиндра
Заводской номер
6585.1112470
Количество на модель
1
№
19
Название детали
Фланец нажимной
Заводской номер
6562.1104342
Количество на модель
8
№
20
Название детали
Фланец
Заводской номер
6562.1104345
Количество на модель
16
№
21
Название детали
Уплотнитель
Заводской номер
6585.1104344
Количество на модель
8
№
22
Название детали
Прокладка
Заводской номер
240-1104368
Количество на модель
8
№
23
Название детали
Трубка высокого давления 6-ого цилиндра
Заводской номер
6585.1112460
Количество на модель
1
№
24
Название детали
Трубка высокого давления 5-ого цилиндра
Заводской номер
6585.1112450
Количество на модель
1
№
25
Название детали
Аккумулятор
Заводской номер
6585.1112304
Количество на модель
1
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Опора аккумулятора высокого давления | 6565.1112552 | 4 | 4 | 1 | |||
| 2 | Аккумулятор | 6585.1112303 | 1 | 1 | 2 | |||
| 3 | Болт с подголовником М8х1,25-16 8.8 | 8.9089 | 4 | 4 | 3 | |||
| 4 | Трубка высокого давления 1-ого цилиндра | 6585.1112410 | 1 | 1 | 4 | |||
| 5 | Трубка высокого давления 2-ого цилиндра | 6585.1112420 | 1 | 1 | 5 | |||
| 6 | Трубка насоса высокого давления правая | 6585.1111672 | 2 | 2 | 6 | |||
| 7 | Трубка высокого давления 3-ого цилиндра | 6585.1112430 | 1 | 1 | 7 | |||
| 8 | Трубка высокого давления 4-ого цилиндра | 6585.1112440 | 1 | 1 | 8 | |||
| 9 | Болт М6-6gх30-8.8 | 8.9228 | 1 | 1 | 9 | |||
| 10 | Скоба крепления воздухопроводов | 240-1104458 | 2 | 2 | 10 | |||
| 11 | Прокладка | 240-1104350 | 1 | 1 | 11 | |||
| 12 | Трубка соединительная аккумуляторов | 6585.1111675 | 1 | 1 | 12 | |||
| 13 | Скоба | 240-1104459 | 1 | 1 | 13 | |||
| 14 | Трубка насоса высокого давления левая | 6585.1111670 | 2 | 2 | 14 | |||
| 15 | Гайка М8х1 | 874505-П29 | 20 | 20 | 15 | |||
| 16 | Шпилька | 216533-П29ГМ | 4 | 4 | 16 | |||
| 17 | Скоба | 840.1112528 | 8 | 8 | 17 | |||
| 18 | Трубка высокого давления 8-ого цилиндра | 6585.1112480 | 1 | 1 | 18 | |||
| 19 | Трубка высокого давления 7-ого цилиндра | 6585.1112470 | 1 | 1 | 19 | |||
| 20 | Фланец нажимной | 6562.1104342 | 8 | 8 | 20 | |||
| 21 | Фланец | 6562.1104345 | 16 | 16 | 21 | |||
| 22 | Уплотнитель | 6585.1104344 | 8 | 8 | 22 | |||
| 23 | Прокладка | 240-1104368 | 8 | 8 | 23 | |||
| 24 | Трубка высокого давления 6-ого цилиндра | 6585.1112460 | 1 | 1 | 24 | |||
| 25 | Трубка высокого давления 5-ого цилиндра | 6585.1112450 | 1 | 1 | 25 | |||
| 26 | Аккумулятор | 6585.1112304 | 1 | 1 | 26 |
