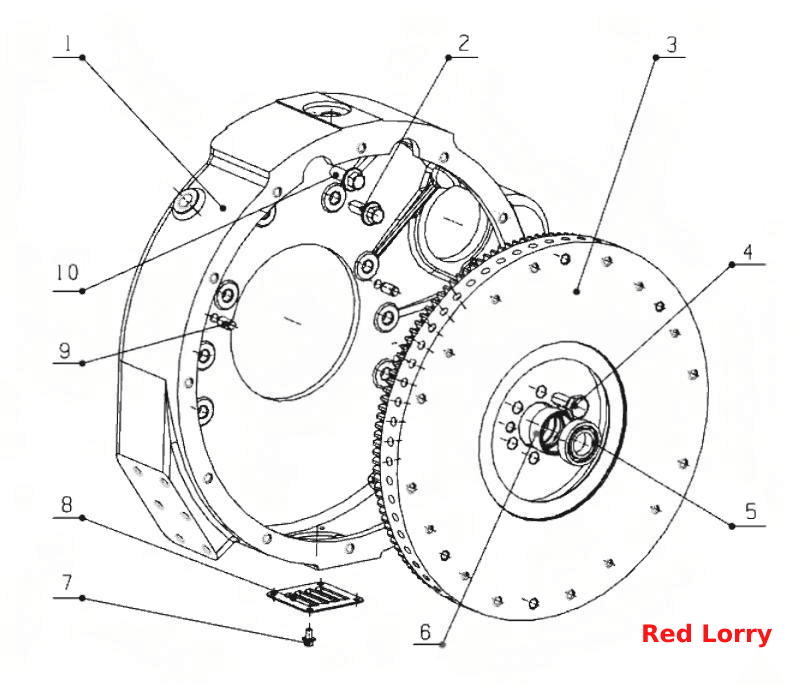

D4G02- Отбор мощности в сборе
100%
Название детали
Болт Mx
Заводской номер
Q1841250TF2
Количество на модель
6
№
Название детали
Корпус маховика
Заводской номер
D7200-1600401D
Количество на модель
1
№
1
Название детали
Hexagon flange bolt
Заводской номер
Q1841450TF2
Количество на модель
4
№
2
Название детали
Маховик и шестерня в сборе
Заводской номер
D4G02-1005360
Количество на модель
1
№
3
Название детали
Болт маховика
Заводской номер
6QA1-1005044A
Количество на модель
7
№
4
Название детали
Выравнивание подшипника
Заводской номер
6QA1-1005011
Количество на модель
1
№
5
Название детали
радиальный шарикоподшипник
Заводской номер
GB/T276-6205-2RS2
Количество на модель
1
№
6
Название детали
Болт
Заводской номер
Q1840612
Количество на модель
1
№
7
Название детали
Крышка
Заводской номер
6QA1-1600021
Количество на модель
1
№
8
Название детали
Цилиндрический палец х
Заводской номер
YC24-B1224
Количество на модель
1
№
9
Название детали
Плоский палец
Заводской номер
6105Q-1600011
Количество на модель
1
№
9
Название детали
Сальник х
Заводской номер
YC209-B100125PL
Количество на модель
1
№
10
Название детали
Сальник х
Заводской номер
YC209-C100125PL
Количество на модель
1
№
10
Название детали
Сальник х
Заводской номер
YC209-100125FL
Количество на модель
1
№
10
Название детали
Nut
Заводской номер
Q340B10
Количество на модель
12
№
12
Название детали
Пружинная шайба
Заводской номер
Q40310
Количество на модель
12
№
13
Название детали
Шайба
Заводской номер
Q40110
Количество на модель
12
№
14
Название детали
Шпилька
Заводской номер
Q1201045
Количество на модель
12
№
15
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Болт Mx | Q1841250TF2 | 6 | 6 | |||||
| 1 | Корпус маховика | D7200-1600401D | 1 | 1 | 1 | |||
| 2 | Hexagon flange bolt | Q1841450TF2 | 4 | 4 | 2 | |||
| 3 | Маховик и шестерня в сборе | D4G02-1005360 | 1 | 1 | 3 | |||
| 4 | Болт маховика | 6QA1-1005044A | 7 | 7 | 4 | |||
| 5 | Выравнивание подшипника | 6QA1-1005011 | 1 | 1 | 5 | |||
| 6 | радиальный шарикоподшипник | GB/T276-6205-2RS2 | 1 | 1 | 6 | |||
| 7 | Болт | Q1840612 | 1 | 1 | 7 | |||
| 8 | Крышка | 6QA1-1600021 | 1 | 1 | 8 | |||
| 9 | Цилиндрический палец х | YC24-B1224 | 1 | 1 | 9 | |||
| 9 | Плоский палец | 6105Q-1600011 | 1 | 1 | 9 | |||
| 10 | Сальник х | YC209-B100125PL | 1 | 1 | 10 | |||
| 10 | Сальник х | YC209-C100125PL | 1 | 1 | 10 | |||
| 10 | Сальник х | YC209-100125FL | 1 | 1 | 10 | |||
| 12 | Nut | Q340B10 | 12 | 12 | 12 | |||
| 13 | Пружинная шайба | Q40310 | 12 | 12 | 13 | |||
| 14 | Шайба | Q40110 | 12 | 12 | 14 | |||
| 15 | Шпилька | Q1201045 | 12 | 12 | 15 |
