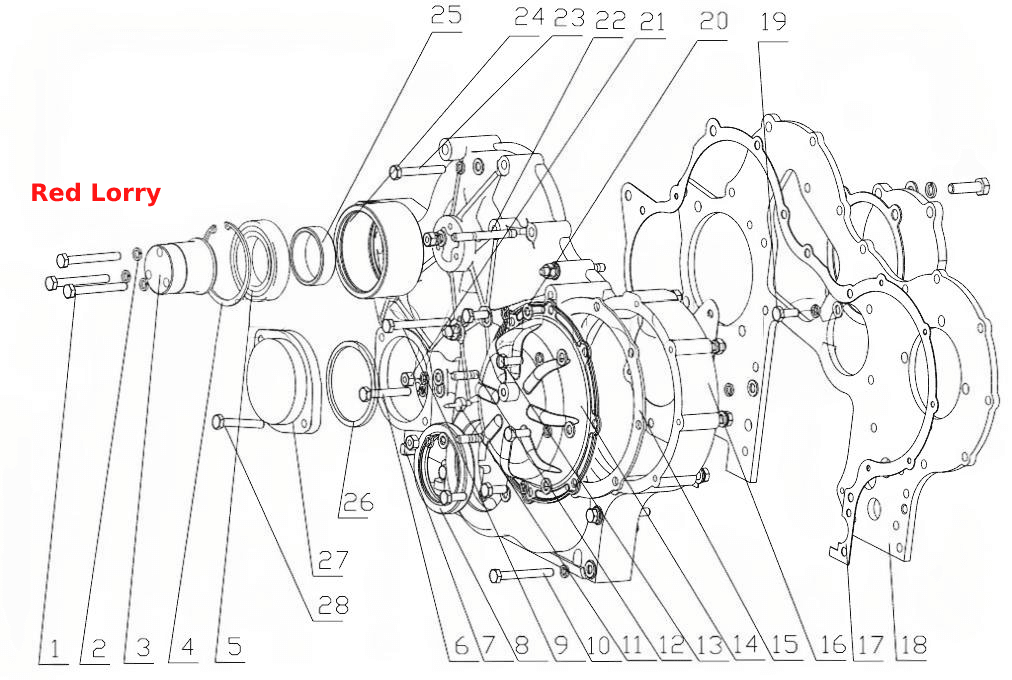

D30- / Детали корпуса редуктора
100%
Название детали
Болт M8x65
Заводской номер
Q150B0865TF2
Количество на модель
3
№
1
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
27
№
2
Название детали
Вал промежуточной шестерни мультипояса
Заводской номер
D30-1002213B
Количество на модель
1
№
3
Название детали
Стопорное кольцо
Заводской номер
Q43080
Количество на модель
1
№
4
Название детали
Венец радиального шарикового подшипника-
Заводской номер
GB/T276-6010-2RS
Количество на модель
2
№
5
Название детали
Болт с шестигранной головкой
Заводской номер
Q150B0850
Количество на модель
2
№
6
Название детали
Плоский палец
Заводской номер
6105Q-1600011
Количество на модель
1
№
7
Название детали
Сальник 65x90
Заводской номер
YC209-C065090FR
Количество на модель
1
№
8
Название детали
Hex bolt
Заводской номер
Q150B0870
Количество на модель
1
№
9
Название детали
Болт Mx
Заводской номер
Q150B0865
Количество на модель
2
№
10
Название детали
Датчик верхней мертвой точки
Заводской номер
D30-1002037
Количество на модель
1
№
11
Название детали
Болт M8x16
Заводской номер
Q1200816
Количество на модель
2
№
12
Название детали
болт
Заводской номер
Q150B0820
Количество на модель
5
№
13
Название детали
Крышка механизма ТНВД
Заводской номер
1D30-1002040
Количество на модель
1
№
14
Название детали
Прокладка крышки шестерни ТНВД
Заводской номер
D30-1002036
Количество на модель
1
№
15
Название детали
Крышка кожуха распределительной шестерни
Заводской номер
D30-1002031C
Количество на модель
1
№
16
Название детали
Прокладка крышки кожуха распределительной шестерни
Заводской номер
D30-1002034C
Количество на модель
1
№
17
Название детали
Колпак кожуха передач
Заводской номер
D30-1002033D
Количество на модель
1
№
18
Название детали
болт с головкой
Заводской номер
Q150B0822
Количество на модель
13
№
19
Название детали
Wаshеr
Заводской номер
Q40108
Количество на модель
24
№
20
Название детали
гайка
Заводской номер
Q340B08
Количество на модель
5
№
21
Название детали
Шпилька M8x65
Заводской номер
Q1200865
Количество на модель
3
№
22
Название детали
болт
Заводской номер
Q150B0855
Количество на модель
1
№
23
Название детали
Промежуточная шестерня мультипояса
Заводской номер
D30-1002211B
Количество на модель
1
№
24
Название детали
Втулка
Заводской номер
D30-1002212A
Количество на модель
1
№
25
Название детали
Уплотнительное кольцо
Заводской номер
YC208-B07500F
Количество на модель
1
№
26
Название детали
Пластина крышки насоса рулевого механизма
Заводской номер
D30-1002038
Количество на модель
1
№
27
Название детали
Болт
Заводской номер
Q150B1025
Количество на модель
2
№
28
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт M8x65 | Q150B0865TF2 | 3 | 3 | 1 | |||
| 2 | Пружинная шайба | Q40308 | 27 | 27 | 2 | |||
| 3 | Вал промежуточной шестерни мультипояса | D30-1002213B | 1 | 1 | 3 | |||
| 4 | Стопорное кольцо | Q43080 | 1 | 1 | 4 | |||
| 5 | Венец радиального шарикового подшипника- | GB/T276-6010-2RS | 2 | 2 | 5 | |||
| 6 | Болт с шестигранной головкой | Q150B0850 | 2 | 2 | 6 | |||
| 7 | Плоский палец | 6105Q-1600011 | 1 | 1 | 7 | |||
| 8 | Сальник 65x90 | YC209-C065090FR | 1 | 1 | 8 | |||
| 9 | Hex bolt | Q150B0870 | 1 | 1 | 9 | |||
| 10 | Болт Mx | Q150B0865 | 2 | 2 | 10 | |||
| 11 | Датчик верхней мертвой точки | D30-1002037 | 1 | 1 | 11 | |||
| 12 | Болт M8x16 | Q1200816 | 2 | 2 | 12 | |||
| 13 | болт | Q150B0820 | 5 | 5 | 13 | |||
| 14 | Крышка механизма ТНВД | 1D30-1002040 | 1 | 1 | 14 | |||
| 15 | Прокладка крышки шестерни ТНВД | D30-1002036 | 1 | 1 | 15 | |||
| 16 | Крышка кожуха распределительной шестерни | D30-1002031C | 1 | 1 | 16 | |||
| 17 | Прокладка крышки кожуха распределительной шестерни | D30-1002034C | 1 | 1 | 17 | |||
| 18 | Колпак кожуха передач | D30-1002033D | 1 | 1 | 18 | |||
| 19 | болт с головкой | Q150B0822 | 13 | 13 | 19 | |||
| 20 | Wаshеr | Q40108 | 24 | 24 | 20 | |||
| 21 | гайка | Q340B08 | 5 | 5 | 21 | |||
| 22 | Шпилька M8x65 | Q1200865 | 3 | 3 | 22 | |||
| 23 | болт | Q150B0855 | 1 | 1 | 23 | |||
| 24 | Промежуточная шестерня мультипояса | D30-1002211B | 1 | 1 | 24 | |||
| 25 | Втулка | D30-1002212A | 1 | 1 | 25 | |||
| 26 | Уплотнительное кольцо | YC208-B07500F | 1 | 1 | 26 | |||
| 27 | Пластина крышки насоса рулевого механизма | D30-1002038 | 1 | 1 | 27 | |||
| 28 | Болт | Q150B1025 | 2 | 2 | 28 |
