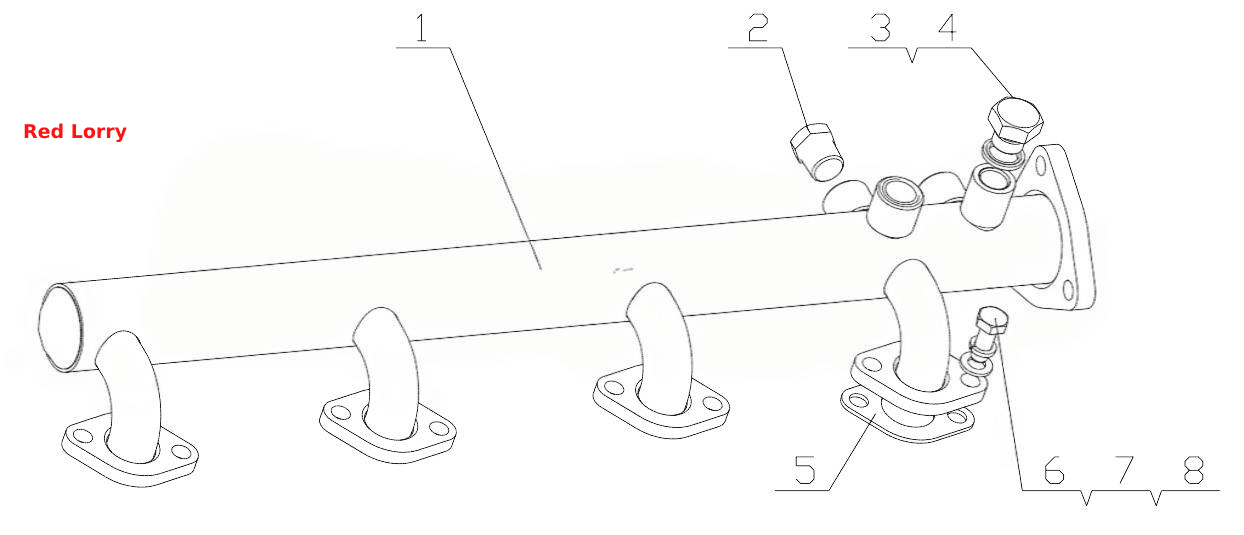

D0708- Водяные трубы и шланги в сборе радиатора
100%
Название детали
Компонент водовыпускной трубы
Заводской номер
D0708-1303040
Количество на модель
1
№
1
Название детали
Резьбовая пробка
Заводской номер
Q618B03
Количество на модель
1
№
2
Название детали
Пробка
Заводской номер
Q/YC198-14
Количество на модель
1
№
3
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-14
Количество на модель
1
№
4
Название детали
Прокладка водовыпускной ветки
Заводской номер
6105Q-1303015
Количество на модель
1
№
5
Название детали
болт
Заводской номер
Q150B0820
Количество на модель
8
№
6
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
8
№
7
Название детали
Шайба
Заводской номер
Q40008
Количество на модель
8
№
8
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Компонент водовыпускной трубы | D0708-1303040 | 1 | 1 | 1 | |||
| 2 | Резьбовая пробка | Q618B03 | 1 | 1 | 2 | |||
| 3 | Пробка | Q/YC198-14 | 1 | 1 | 3 | |||
| 4 | Комбинированная уплотнительная шайба | Q/YC149-14 | 1 | 1 | 4 | |||
| 5 | Прокладка водовыпускной ветки | 6105Q-1303015 | 1 | 1 | 5 | |||
| 6 | болт | Q150B0820 | 8 | 8 | 6 | |||
| 7 | Пружинная шайба | Q40308 | 8 | 8 | 7 | |||
| 8 | Шайба | Q40008 | 8 | 8 | 8 |
