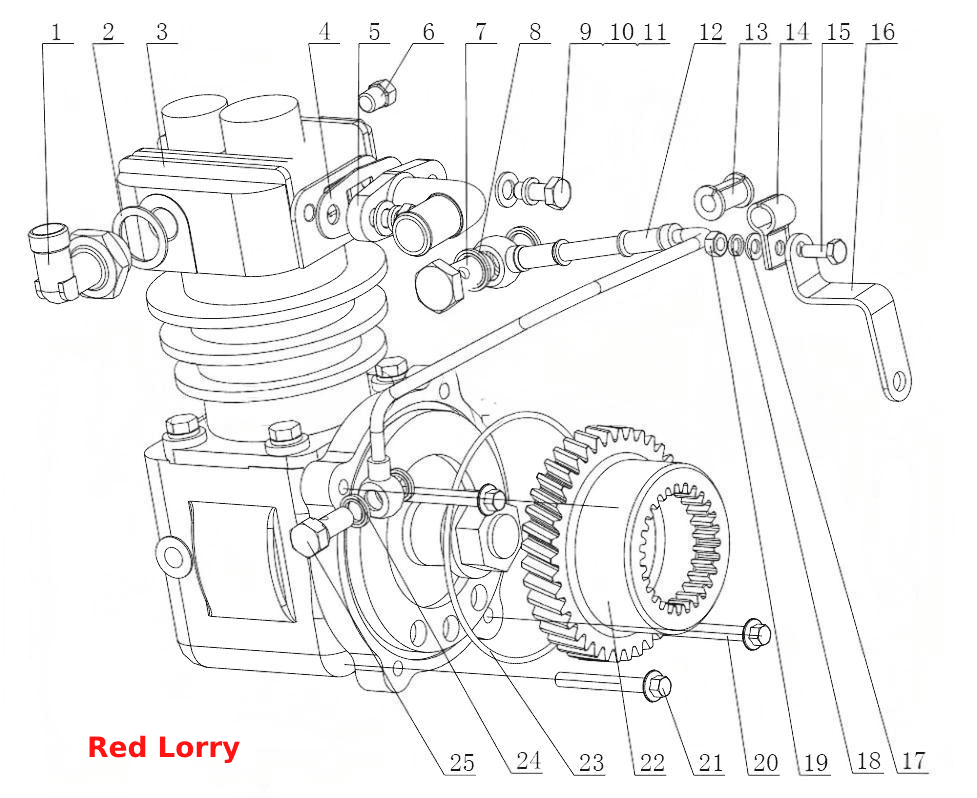

F50D1-3509000/03 Pneumatic Air Compressor Assembly
100%
Название детали
Сустав отверстия для выпуска воздуха в сборе
Заводской номер
E0208-3509070
Количество на модель
1
№
1
Название детали
Шайба
Заводской номер
Q/YC901-3C22
Количество на модель
1
№
2
Название детали
Воздушный компрессор
Заводской номер
F3100-3509100C
Количество на модель
1
№
3
Название детали
Уплотнительная прокладка
Заводской номер
F3100-3509014
Количество на модель
1
№
4
Название детали
Впускной воздушный соеденитель компрессора
Заводской номер
F3100-3509010
Количество на модель
1
№
5
Название детали
Пробка
Заводской номер
Q618B01
Количество на модель
1
№
6
Название детали
Болт с водяной канавкой
Заводской номер
6QA6-1307017
Количество на модель
1
№
7
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-14
Количество на модель
2
№
8
Название детали
Wаshеr
Заводской номер
Q40108
Количество на модель
2
№
9
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
2
№
10
Название детали
болт
Заводской номер
Q150B0820
Количество на модель
2
№
11
Название детали
Входная масляная трубка в сборе, воздушный компрессор
Заводской номер
F31FE-3509240
Количество на модель
1
№
12
Название детали
Резиновая втулка
Заводской номер
M3200-1104363
Количество на модель
1
№
13
Название детали
Зажим трубы
Заводской номер
B3221-1104122
Количество на модель
2
№
14
Название детали
Болт
Заводской номер
Q150B0616
Количество на модель
1
№
15
Название детали
Кронштеин зажима
Заводской номер
F31FE-3509601
Количество на модель
1
№
16
Название детали
Шайба 8х16х2-SТ-А3С
Заводской номер
Q40106
Количество на модель
1
№
17
Название детали
Шайба
Заводской номер
Q40306
Количество на модель
1
№
18
Название детали
гайка
Заводской номер
Q340B06
Количество на модель
1
№
19
Название детали
Болт M8x60
Заводской номер
Q1840860TF2
Количество на модель
2
№
20
Название детали
Болт M8x65
Заводской номер
Q1840865TF2
Количество на модель
1
№
21
Название детали
Шестерня воздушного компрессора
Заводской номер
F31D1-3509001
Количество на модель
1
№
22
Название детали
Кольцевая прокладка
Заводской номер
YC208-B10900F
Количество на модель
1
№
23
Название детали
Уплотнительная шайба d10
Заводской номер
Q/YC149-10
Количество на модель
2
№
24
Название детали
Болт подачи масла
Заводской номер
150-3509023
Количество на модель
1
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Сустав отверстия для выпуска воздуха в сборе | E0208-3509070 | 1 | 1 | 1 | |||
| 2 | Шайба | Q/YC901-3C22 | 1 | 1 | 2 | |||
| 3 | Воздушный компрессор | F3100-3509100C | 1 | 1 | 3 | |||
| 4 | Уплотнительная прокладка | F3100-3509014 | 1 | 1 | 4 | |||
| 5 | Впускной воздушный соеденитель компрессора | F3100-3509010 | 1 | 1 | 5 | |||
| 6 | Пробка | Q618B01 | 1 | 1 | 6 | |||
| 7 | Болт с водяной канавкой | 6QA6-1307017 | 1 | 1 | 7 | |||
| 8 | Комбинированная уплотнительная шайба | Q/YC149-14 | 2 | 2 | 8 | |||
| 9 | Wаshеr | Q40108 | 2 | 2 | 9 | |||
| 10 | Пружинная шайба | Q40308 | 2 | 2 | 10 | |||
| 11 | болт | Q150B0820 | 2 | 2 | 11 | |||
| 12 | Входная масляная трубка в сборе, воздушный компрессор | F31FE-3509240 | 1 | 1 | 12 | |||
| 13 | Резиновая втулка | M3200-1104363 | 1 | 1 | 13 | |||
| 14 | Зажим трубы | B3221-1104122 | 2 | 2 | 14 | |||
| 15 | Болт | Q150B0616 | 1 | 1 | 15 | |||
| 16 | Кронштеин зажима | F31FE-3509601 | 1 | 1 | 16 | |||
| 17 | Шайба 8х16х2-SТ-А3С | Q40106 | 1 | 1 | 17 | |||
| 18 | Шайба | Q40306 | 1 | 1 | 18 | |||
| 19 | гайка | Q340B06 | 1 | 1 | 19 | |||
| 20 | Болт M8x60 | Q1840860TF2 | 2 | 2 | 20 | |||
| 21 | Болт M8x65 | Q1840865TF2 | 1 | 1 | 21 | |||
| 22 | Шестерня воздушного компрессора | F31D1-3509001 | 1 | 1 | 22 | |||
| 23 | Кольцевая прокладка | YC208-B10900F | 1 | 1 | 23 | |||
| 24 | Уплотнительная шайба d10 | Q/YC149-10 | 2 | 2 | 24 | |||
| 25 | Болт подачи масла | 150-3509023 | 1 | 1 | 25 |
