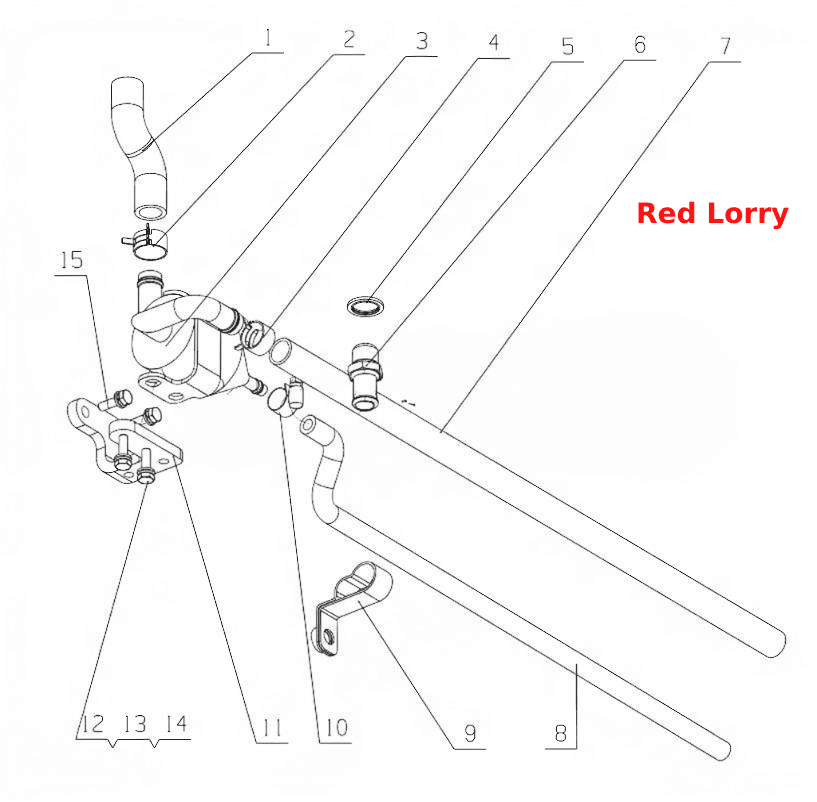

F50D1-1014000/05 Crankcase Ventilation Device Assembly
100%
Название детали
Шланг вентиляции
Заводской номер
F3100-1014003B
Количество на модель
1
№
1
Название детали
Хомут
Заводской номер
Q673B21
Количество на модель
2
№
2
Название детали
Центробежный газо- масляный разделитель
Заводской номер
F3100-1014100B
Количество на модель
1
№
3
Название детали
Хомут
Заводской номер
Q673B19
Количество на модель
1
№
4
Название детали
Кольцевой уплотнитель
Заводской номер
Q/YC149-18
Количество на модель
1
№
5
Название детали
Сустав снабжения воды теплым воздухом
Заводской номер
151-1306027
Количество на модель
1
№
6
Название детали
Труба
Заводской номер
F3000-1014045A
Количество на модель
1
№
7
Название детали
Шланг возврата мыльного масла
Заводской номер
F31D5-1014053
Количество на модель
1
№
8
Название детали
Зажим трубы
Заводской номер
F3400-1014005B
Количество на модель
1
№
9
Название детали
Хомут обруча
Заводской номер
Q67616
Количество на модель
2
№
10
Название детали
Передаточная пластина распределителя
Заводской номер
F3100-1104542
Количество на модель
1
№
11
Название детали
Болт
Заводской номер
Q150B0616
Количество на модель
2
№
12
Название детали
Шайба
Заводской номер
Q40306
Количество на модель
4
№
13
Название детали
Шайба 8х16х2-SТ-А3С
Заводской номер
Q40106
Количество на модель
4
№
14
Название детали
Hex.screw
Заводской номер
Q150B0620
Количество на модель
2
№
15
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шланг вентиляции | F3100-1014003B | 1 | 1 | 1 | |||
| 2 | Хомут | Q673B21 | 2 | 2 | 2 | |||
| 3 | Центробежный газо- масляный разделитель | F3100-1014100B | 1 | 1 | 3 | |||
| 4 | Хомут | Q673B19 | 1 | 1 | 4 | |||
| 5 | Кольцевой уплотнитель | Q/YC149-18 | 1 | 1 | 5 | |||
| 6 | Сустав снабжения воды теплым воздухом | 151-1306027 | 1 | 1 | 6 | |||
| 7 | Труба | F3000-1014045A | 1 | 1 | 7 | |||
| 8 | Шланг возврата мыльного масла | F31D5-1014053 | 1 | 1 | 8 | |||
| 9 | Зажим трубы | F3400-1014005B | 1 | 1 | 9 | |||
| 10 | Хомут обруча | Q67616 | 2 | 2 | 10 | |||
| 11 | Передаточная пластина распределителя | F3100-1104542 | 1 | 1 | 11 | |||
| 12 | Болт | Q150B0616 | 2 | 2 | 12 | |||
| 13 | Шайба | Q40306 | 4 | 4 | 13 | |||
| 14 | Шайба 8х16х2-SТ-А3С | Q40106 | 4 | 4 | 14 | |||
| 15 | Hex.screw | Q150B0620 | 2 | 2 | 15 |
